Der Begriff Fahnen-Dichtungsseil kann verwirrend sein, da zwei verschiedene Produkte ähnliche Hochtemperaturfasern enthalten können. Ein konventionelles Dichtungsseil wird in der Regel als runde, quadratische oder rechteckige Dichtungsschnur geliefert. Eine Fahnendichtung mit Seilkern nutzt ein Seil im Inneren eines genähten Wulst-und-Fahne-Profils.

Bei einer Fahnendichtungskonstruktion bildet das Seil den komprimierbaren inneren Kern. Das äußere Textilgewebe umwickelt diesen Kern, um den Dichtungswulst zu bilden, während eine verlängerte Gewebefahne einen dedizierten Befestigungsbereich bietet.

Diese Unterscheidung ist wichtig bei der Beschaffung von Ersatzdichtungen für Industrieofentüren, Ofenzugangsluken, Kessel, Brennöfen und thermische Verarbeitungsanlagen. Wenn Sie nur nach den Begriffen „Glasfaserseil“ oder „Dichtungsseil“ bestellen, erhalten Sie möglicherweise ein völlig anderes Profil als bei der Originaldichtung.

BSTFLEX fertigt maßgeschneiderte Fahnendichtungen und Fahnenprofile mit unterschiedlichen Textilüberzügen, Faserkernen und metallischen Kernkonstruktionen für OEM- und Ersatzteilanwendungen.

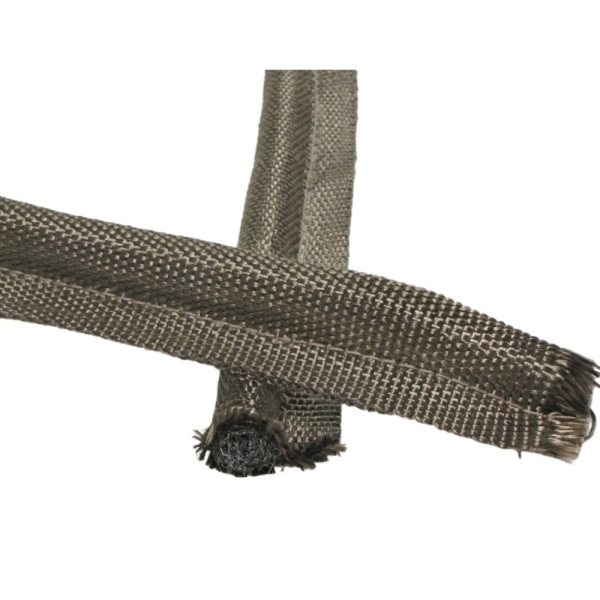

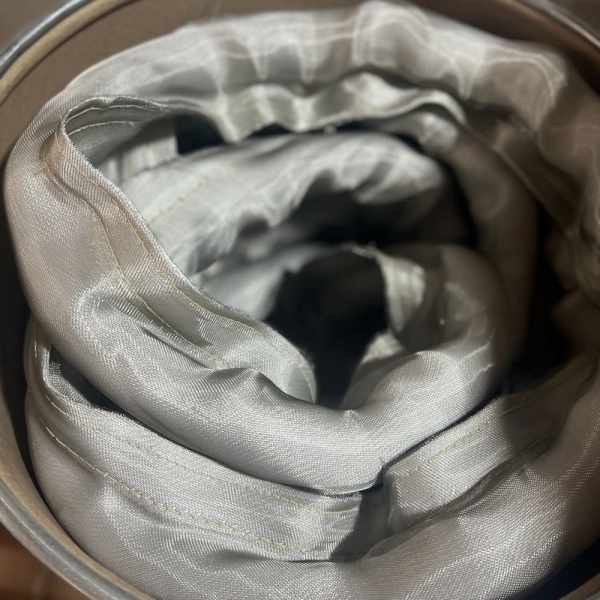

Was ist eine Fahnendichtung mit Seilkern?

Eine Fahnendichtung mit Seilkern enthält ein flexibles Textilseil im Wulstbereich der Dichtung.

Das Seil erfüllt eine andere Funktion als die äußere Hülle:

Das Seil selbst kann je nach Anwendung und Fertigungsspezifikation geflochten, gedreht, gestrickt oder aus einer anderen Faserstruktur hergestellt werden.

Aus diesem Grund ist „Seilseele“ präziser als nur „Faserseele“, wenn die innere Konstruktion tatsächlich als Seil gefertigt ist.

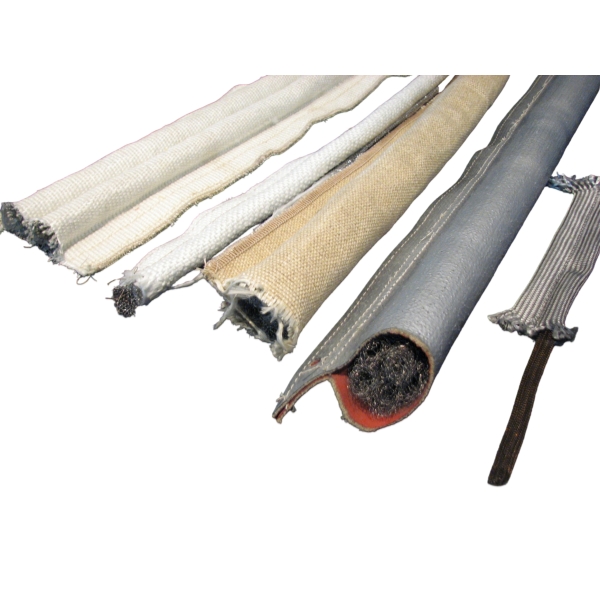

Fahnendichtung mit Seilseele vs. Standard-Dichtungsschnur

Eine Standard-Dichtungsschnur und eine Fahnendichtung mit Seilseele können ähnliche Fasern verwenden, ihre Geometrie und Installationsmethoden unterscheiden sich jedoch.

Wenn die Originalausrüstung einen flachen Gewebestreifen verwendet, der an einer abgerundeten Dichtungswulst angebracht ist, sollte sie normalerweise eher als Kaulquappendichtung (Tadpole Gasket) als als lose Dichtungsschnur spezifiziert werden.

Kaulquappendichtung mit Glasfaserschnur-Kern

Eine Kaulquappendichtung mit Glasfaserschnur-Kern verwendet eine Glasfaserschnur im Inneren der Dichtungswulst.

Diese Konstruktion bietet eine nichtmetallische Innenstruktur mit nützlicher Flexibilität und Kompressibilität. Das genaue Verhalten hängt vom Schnurdurchmesser, der Faserstruktur, der Dichte und der Art und Weise ab, wie die äußere Abdeckung um den Kern herum vernäht ist.

Ein Glasfaserschnur-Kern kann in Betracht gezogen werden, wenn die Dichtung Folgendes benötigt:

• Flexible Kompression
• Einen nichtmetallischen Innenkern
• Anpassungsfähigkeit an Türrahmen
• Kompatibilität mit gewebten Glasfaser- oder beschichteten Glasfaserabdeckungen
• Kundenspezifische Wulstabmessungen

BSTFLEX verwendet bereits einen Glasfaserschnur-Kern in der PTFE Coated Fiberglass Cover Fiberglass Core Tadpole Gasket . Bei dieser Konstruktion bildet das Seil den inneren Wulst, während das PTFE-beschichtete Glasfasermaterial die freiliegende Arbeitsfläche bildet.

Glasfaserschnur-Kern im Vergleich zu allgemeinem Glasfaser-Faserkern

Diese Begriffe sollten nicht automatisch als identisch betrachtet werden.

Ein Glasfaser-Faserkern beschreibt die Materialfamilie, teilt dem Käufer jedoch möglicherweise nicht mit, wie die Innenstruktur hergestellt wird. Ein Glasfaserschnur-Kern gibt speziell an, dass die Wulst eine seilförmige Konstruktion enthält.

Fragen Sie bei Austauscharbeiten:

• Ist der Kern tatsächlich eine geflochtene oder gedrehte Schnur?
• Wie groß ist der Schnurdurchmesser?
• Wie hoch ist die Kerndichte?
• Ist das Seil weich, von mittlerer Dichte oder dicht gepackt?
• Ist das Seil selbst rund oder hat es eine andere Form?

Diese Details können die Schließkraft und das Kompressionsverhalten beeinflussen, selbst wenn zwei fertige Wülste ähnliche Außenabmessungen aufweisen.

Kaulquappendichtung mit Kieselsäureschnur-Kern

Eine Kaulquappendichtung mit Kieselsäureschnur-Kern verwendet eine Schnur auf Kieselsäurebasis im Inneren des Wulstes.

Diese Art von Kern kann für Anwendungen in Betracht gezogen werden, die eine Faserstruktur für höhere Temperaturen als herkömmliche Glasfaser erfordern, vorausgesetzt, dass die komplette Dichtungsabdeckung, die Nähte und andere Komponenten ebenfalls für die Betriebsumgebung geeignet sind.

Kieselsäureschnur kann je nach den erforderlichen thermischen und mechanischen Bedingungen mit einer geeigneten Hochtemperatur-Abdeckung kombiniert werden.

Gehen Sie bei der Spezifikation dieser Art von Dichtung nicht davon aus, dass ein Kieselsäurekern die komplette Dichtung automatisch für die maximal angegebene Temperatur der rohen Kieselsäuefaser geeignet macht. Die Endbaugruppe muss als System bewertet werden.

Kaulquappendichtung mit Keramikschnur-Kern

Eine Kaulquappendichtung mit Keramikschnur-Kernverwendet eine Hochtemperatur-Keramikfaserschnur im Inneren des Kolbens.

Er kann für anspruchsvolle Ofen-, Brennofen- und Wärmebehandlungsanwendungen in Betracht gezogen werden, bei denen der Kern selbst auf einem Hochtemperatur-Fasermaterial basieren muss.

Wichtige Spezifikationsdetails umfassen:

• Keramische Faserart
• Seilkonstruktion
• Kernurchmesser
• Kerndichte
• Verstärkung, falls verwendet
• Mantelmaterial
• Nahtmaterial

Bezeichnen Sie nicht jeden Keramikfaserkern als Keramikseilkern, es sei denn, die interne Komponente ist tatsächlich in Seilform hergestellt.

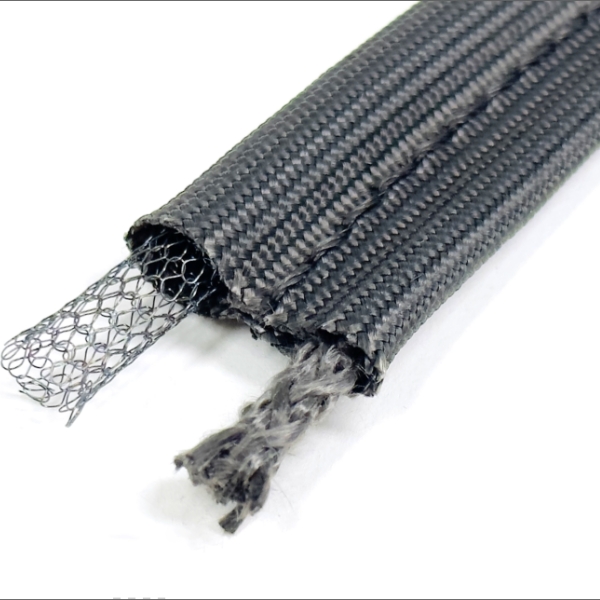

Seilkern vs. Edelstahldrahtgeflechtkern

Konstruktionen mit Seilkern und Metallgeflechtkern erfüllen unterschiedliche mechanische Anforderungen.

BSTFLEX fertigt auch Edelstahlkern-Quellbanddichtungen und Quellbanddichtungen mit Hohlkern aus Edelstahl für Anwendungen, bei denen ein metallischer Kern bevorzugt wird.

Wie die Seildichte die Dichtungsleistung verändert

Allein der Materialname bestimmt nicht, wie sich ein seilkerngestützter Wulst verhält.

Ein locker konstruiertes Seil kann sich anders verformen als ein dicht geflochtenes Seil desselben Nenndurchmessers. Die umgebende Textilabdeckung beeinflusst ebenfalls den fertigen Wulst, da sie die Ausdehnung begrenzt und das endgültige Profil steuert.

Für OEM-Anwendungen können wichtige Variablen sein:

• Seilkonstruktion
• Kerndichte
• Fasertyp
• Seildurchmesser
• Durchmesser des fertigen Wulstes
• Mantelspannung
• Stichposition
• Eingebaute Kompression

Wenn die Druckkraft kritisch ist, bewerten Sie die fertige Dichtung, anstatt sich nur auf die Spezifikation des inneren Seils zu verlassen.

So bestimmen Sie die Größe der Fahnen-Dichtschnur

Der Schnurdurchmesser entspricht nicht notwendigerweise dem finalen Außendurchmesser der Fahne.

Der Außenmantel, die Falten, Nähte und die Konstruktionsmethode tragen alle zu den finalen Dichtungsabmessungen bei.

Eine vollständige Größenspezifikation sollte daher Folgendes beinhalten:

Der Kerndurchmesser ist nicht derselbe wie der Wulstdurchmesser

Diese Unterscheidung ist besonders wichtig beim Ersetzen einer bestehenden Dichtung.

Beispielsweise kann eine Schnur in mehreren Lagenschichten aus Stoff sitzen, wodurch der fertige äußere Wulst größer als der nominale Schnurdurchmesser wird. Ein abgenutzter Wulst kann nach längerem Zusammendrücken auch kleiner erscheinen.

Wenn Sie eine Ersatz-RFQ vorbereiten, identifizieren Sie, ob sich die Abmessung bezieht auf:

• Innendurchmesser der Schnur
• Fertiger Wulstdurchmesser
• Installierte komprimierte Höhe
• Gesamtprofilbreite

Verwenden Sie diese Maße nicht austauschbar.

Ersetzen einer Quellkern-Kaulquappendichtung

Eine gebrauchte Dichtung sollte eher als Referenznachweis denn als perfekte Darstellung des ursprünglichen neuen Profils betrachtet werden.

Notieren Sie vor der Auswahl des Ersatzes Folgendes:

• Hüllmaterial
• Sichtbare Kernkonstruktion
• Wulsthöhe und -breite
• Schwanzbreite
• Gesamtprofilbreite
• Geschlossener Gerätespalt
• Befestigungsmethode
• Gesamter Dichtungsverlauf
• Betriebstemperatur

Wenn der alte Seilkern permanent komprimiert wurde, kann die Anpassung an seine aktuelle Größe zu einem zu kleinen Ersatz führen.

Identifizieren Sie das Seilmaterial nicht allein anhand des Aussehens

Ein weißer oder cremefarbener Textilkern kann aus Glasfaser, Kieselsäure, Keramikfaser oder einem anderen Material bestehen. Eine bloße Sichtprüfung reicht nicht aus, um die Faserzusammensetzung oder die Temperaturbeständigkeit zu bestätigen.

Verwenden Sie nach Möglichkeit die ursprüngliche technische Spezifikation. Wenn die ursprüngliche Konstruktion unbekannt ist, geben Sie die Anwendungsbedingungen an und kennzeichnen Sie das Material als unbekannt, anstatt eine angenommene Spezifikation zuzuweisen.

Anwendungen für Industrieofentüren

Kaulquappendichtungen mit Seilkern sind nützlich an Industrieofentüren, wo ein flexibler Wulst den Kontakt um den Umfang herum aufrechterhalten muss, während der Schwanz mechanisch gehalten wird.

Typische Überlegungen umfassen:

• Türschließkraft
• Spaltvariation
• Öffnungshäufigkeit
• Temperaturwechselbeanspruchung
• Eckgeometrie
• Design der Befestigungsleiste

Ein Glasfaserseilkern kann eine praktische Option sein, wenn die Temperatur und die mechanischen Bedingungen zu einer faserbasierten Konstruktion passen.

Ofen- und Brennofenanwendungen

Für Öfen und Brennöfen sollte die tatsächliche Temperatur am Dichtungsort ermittelt werden, bevor Glasfaser-, Kieselsäure- oder Keramikseile ausgewählt werden.

Ein höhertemperaturbeständiges Kernmaterial löst nicht automatisch Probleme, die verursacht werden durch:

• Direkte Flammeneinwirkung
• Heißgasaustritt
• Übermäßige Kompression
• Scharfe Haltekanten
• Türfehlausrichtung
• Mechanischer Abrieb

Hülle, Kern, Nähte und Befestigungssystem sollten gemeinsam überprüft werden.

Kessel- und Zugangstürabdichtung

Kesselzugangstüren und Inspektionspaneele können ebenfalls Wulst- und Schwanzdichtungen verwenden, wenn das Gerätedesign eine komprimierbare Umfangsdichtung mit einem mechanisch gehaltenen Schwanz erfordert.

Geben Sie für diese Anwendungen die Betriebstemperatur, die Druckbedingungen, die Türgeometrie und alle Dichtigkeitsanforderungen zusammen mit der RFQ an.

Eine Textil-Kaulquappendichtung sollte ohne entsprechende Systemvalidierung nicht automatisch als druckfest oder gasdicht bezeichnet werden.

Wann sollten Sie sich für einen Seilkern anstelle eines Hohlmetallkerns entscheiden?

Ein Seilkern kann bevorzugt werden, wenn das Design eine flexible, textile Innenstruktur ohne Metallgeflecht erfordert.

Ein Hohlmetallkern ist möglicherweise besser geeignet, wenn eine offene Metallstruktur in der Mitte und andere Rückstelleigenschaften erforderlich sind.

Die Entscheidung sollte auf den tatsächlichen Anforderungen an Kompression und Schließkraft basieren, anstatt anzunehmen, dass eine Konstruktion universell weicher oder besser ist.

Maßgeschneiderte Herstellung von Quaddeldichtungen mit Seilkern

Für Erstausrüster- und Ersatzteilprojekte kann BSTFLEX verschiedene Kombinationen bewerten aus:

• Mantelmaterial
• Seilkernmaterial
• Kerndurchmesser
• Wulstgröße
• Fahnenbreite
• Gesamtprofil
• Fertiglänge
• Montagekonfiguration

Die kundenspezifische Fertigung kann anhand einer Querschnittszeichnung, Maßangaben oder eines vorhandenen Musters beginnen.

Für umfassendere OEM-Entwicklungsoptionen besuchen Sie die BSTFLEX Custom Tadpole Gasket Manufacturer Seite.

Checkliste für die Angebotsanfrage von Quaddeldichtungen mit Seilkern

Häufig gestellte Fragen

Was ist eine Fahnendichtung mit Seilkern?

Der Begriff bezieht sich im Allgemeinen auf eine Fahnendichtung, die einen seilförmigen Kern in ihrer komprimierbaren Wulst verwendet. Die fertige Dichtung umfasst weiterhin eine Textilumhüllung und eine Befestigungsfahne, sodass sie sich von gewöhnlicher loser Dichtungsschnur unterscheidet.

Welche Seilmaterialien können in einer Fahnendichtung verwendet werden?

Je nach erforderlicher Konstruktion können Seilkerne Glasfaser, Silika- oder Keramikfaser enthalten. Das richtige Material hängt von der Betriebstemperatur, den Kompressionsanforderungen und der Gesamtauslegung der Dichtung ab.

Ist ein Glasfaser-Seilkern das Gleiche wie eine Glasfaser-Fahnendichtung?

Nicht notwendigerweise. Glasfaser kann sich auf die äußere Umhüllung, den inneren Kern oder beides beziehen. Die Anforderung sollte Umhüllung und Kern separat angeben.

Kann ein Seilkern durch Edelstahlgestrick ersetzt werden?

Ein Drahtgestrickkern kann bei einigen Ausführungen verwendet werden, sollte jedoch nicht automatisch als direkter Ersatz behandelt werden. Die beiden Konstruktionen können unterschiedliche Kompressions-, Rückstell- und mechanische Eigenschaften aufweisen.

Wie messe ich eine Fahnendichtung mit Seilkern?

Messen Sie die fertige Wulsthöhe und -breite, die Fahnenabmessungen, die Gesamtprofilbreite und den eingebauten Spalt. Wenn der Seildurchmesser bekannt ist, messen Sie ihn separat vom fertigen Wulstdurchmesser.

Kann BSTFLEX maßgeschneiderte Fahnendichtungen mit Seilkern herstellen?

Ja. Seilmaterial, Wulstabmessungen, Fahnenbreite, Umhüllungskonstruktion und Fertiglänge können anhand von Zeichnungen, Mustern und Anwendungsanforderungen bewertet werden.

Maßgeschneiderte Fahnendichtung mit Seilkern anfragen

BSTFLEX fertigt kundenspezifische Fahnendichtungen mit Seilkern, Fahnenprofildichtungen und Hochtemperatur-Dichtungsprofile für Industrieanlagen.

Senden Sie für eine bestehende Anwendung den Dichtungsquerschnitt, die Wulst- und Fahnenabmessungen, den geschlossenen Spalt, die Betriebstemperatur und verfügbare Musterinformationen.

Geben Sie bei neuen OEM-Geräten die Verbindungszeichnung, den erforderlichen Kompressionsraum, die bevorzugte Umhüllung, das Seilkernmaterial und die geplante Menge an.

Kontaktieren Sie BSTFLEX für ein Angebot für eine maßgeschneiderte Fahnendichtung mit Seilkern.
