Basalt-Isolierband für Industrieleitungen: Materialauswahl und Befestigung

Basaltisolierband ist ein schmales, gewebtes Textil aus Basaltfasergarn und wird zur lokalen Wärmedämmung, Rohrisolierung und Geräteisolierung verwendet. Bei industriellen Rohrleitungen sollte das Material anhand der tatsächlichen Temperatur am Klebeband, der erforderlichen Abdeckung, des mechanischen Kontakts und der Befestigungsmethode ausgewählt werden. Ein Basaltklebeband sollte nicht allein aufgrund der höheren Wärmeleitfähigkeit der Faser im Vergleich zu anderen Textilien gewählt werden.

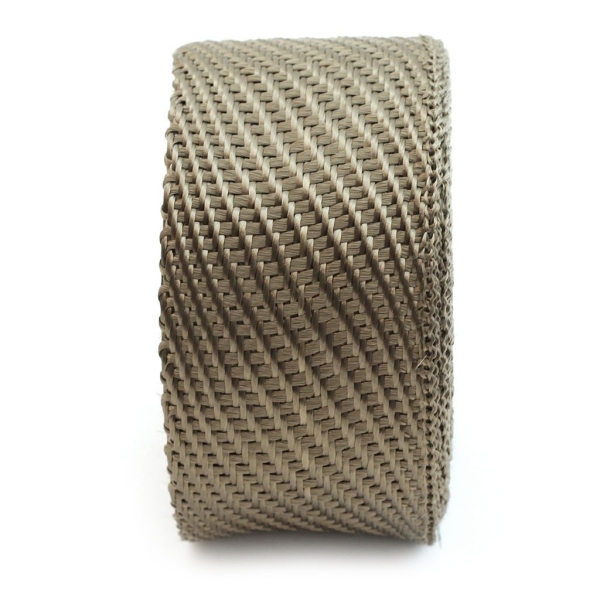

BSTFLEX Hochtemperatur-Basaltband Basaltband wird als gewebtes Industrieisolierband in verschiedenen Breiten geliefert. Dieser Leitfaden erläutert, was Erstausrüster, Wartungsunternehmen oder Einkäufer von Dämmstoffen vor der Verwendung von Basaltband an heißen Rohren und Anlagen festlegen sollten.

Beginnen wir mit dem Rohr und der Isolierungspflicht.

Zunächst muss definiert werden, welchen Zweck das Band erfüllen soll. Ein schmaler Gewebestreifen kann als lokale Isolierung, als äußere Umhüllungsschicht, als Haltegewebe in einer thermischen Konstruktion oder als Schutzschicht um ausgewählte heiße Bereiche eingesetzt werden. Dies sind unterschiedliche Aufgaben.

Wenn für das Projekt ein bestimmter Wärmeverlustgrenzwert oder eine maximale Außentemperatur vorgegeben ist, muss das gesamte Dämmsystem bewertet werden. Rohrdurchmesser, Prozesstemperatur, Dämmstärke, Luftzirkulation, Emissionsgrad, Außenverkleidung und Installationsqualität können das Ergebnis beeinflussen. Die Betriebstemperatur der Basaltfaser allein lässt keine Rückschlüsse auf die endgültige Oberflächentemperatur zu.

Bei Reparaturen oder Nachrüstungen muss ermittelt werden, was zuvor installiert war. Gehen Sie nicht davon aus, dass ein dunkles Gewebeband aus Basalt besteht. Prüfen Sie nach Möglichkeit das vorherige Material, die Breite, die Dicke und die Befestigungsart.

Wann sollte Basaltband in Betracht gezogen werden?

Basaltband eignet sich überall dort, wo ein gewebter Mineralfaserstreifen für industrielle Wärmeverpackungen benötigt wird und die gewählte Konstruktion den Anforderungen an Temperatur und Handhabung entspricht. Typische industrielle Anwendungen sind beispielsweise:

• Heißrohrisolierung;
• Dampf- und Prozesslinienverpackung;
• Kessel- und Ofenwartung;
• Details zur Isolierung von Industrieheizungen;
• Wartung von Turbinen und Kraftwerken;
• Hochtemperaturdichtungen oder Dichtungselemente, bei denen ein Gewebestreifen vorgeschrieben ist;
• vorgefertigte Dämmstoffbaugruppen und Dehnungsfugenbauteile, bei denen Basalt ein zugelassenes Material ist.

Diese Anwendungsbeispiele bedeuten nicht, dass eine einzige Dichtungsbandkonstruktion für jedes Rohr, jede Dichtung oder jede Dehnungsfuge geeignet ist. Geben Sie die tatsächliche Belastung, die mechanische Beanspruchung und die Abnahmekriterien an.

Basalt vs. Fiberglas: Vergleichen Sie nicht nur die maximale Temperatur.

Für industrielle Abnehmer ist ein Vergleich der exakten, fertigen Bandkonstruktionen sinnvoll. Basalt- und Glasfaserbänder können sich hinsichtlich Faserzusammensetzung, Garnstruktur, Abriebverhalten, Flexibilität, verfügbaren Größen und Einsatzgrenzen unterscheiden.

BSTFLEX liefert auch gewebtes Glasfaser-IsolierbandWenn beide Materialien technisch geeignet erscheinen, sollten sie anhand der Anforderungen der Installation verglichen werden, anstatt anzunehmen, dass das Material mit der höheren angegebenen Temperatur automatisch die bessere Wahl ist.

Wenn eine bestätigte Glasfaserkonstruktion die Betriebsbedingungen bereits erfüllt, kann der Wechsel zu Basalt zusätzliche Kosten verursachen, ohne ein tatsächliches Problem zu lösen. Erfüllt Glasfaser die erforderlichen thermischen oder mechanischen Anforderungen nicht, dokumentieren Sie diese Anforderungen und bewerten Sie Basalt anhand dieser Anforderungen.

Verwenden Sie die Betriebstemperatur des fertigen Bandes, nicht den Schmelzpunkt.

Die aktuellen Produktinformationen zu BSTFLEX p118 geben einen Wert für die Arbeitstemperatur des Basaltbandes an und führen separat einen höheren Schmelzpunkt auf. Diese Werte sind nicht austauschbar.

Der Schmelzpunkt beschreibt einen Materialübergang; er ist keine empfohlene Dauerbetriebstemperatur für ein Gewebe. Die zulässige Nutzungsdauer kann durch Faserfestigkeit, Garnkonstruktion, Oberflächenbehandlung, mechanische Belastung und die Installationsbedingungen beeinflusst werden.

Für den Kauf erfragen Sie bitte die Dauerbetriebstemperatur und die Grenzwerte für kurzzeitige Belastungen für die jeweilige Bandkonstruktion. Falls die Rohrleitung Anlauftemperaturspitzen oder Temperaturzyklen unterliegt, geben Sie bitte die Spitzentemperatur, deren Dauer und Häufigkeit separat an.

Geben Sie keine höhere Dauertemperatur an, nur weil ein anderes Basaltprodukt, Gewebe oder ein Mitbewerber eine höhere Zahl verwendet.

Wählen Sie die Bandbreite um die Rohrgeometrie herum.

Breiteres Dichtungsband deckt zwar pro Umdrehung eine größere Fläche ab, ist aber nicht unbedingt einfacher zu montieren. Bei geraden, gut zugänglichen Rohren kann ein breiterer Streifen die Anzahl der Umdrehungen reduzieren. Bei kleinen Durchmessern, Rohrbögen, Abzweigverbindungen und Halterungen passt sich ein schmaleres Band möglicherweise besser an.

Messen Sie den Außendurchmesser an der tatsächlichen Wickelfläche. Wenn das Basaltband über einer anderen Isolierschicht angebracht wird, verwenden Sie den Außendurchmesser dieser Schicht anstelle des Nennrohrdurchmessers.

Hindernisse vor der Bestellung notieren:

• Rohrhalterungen und -füße;
• Ventile und Flansche;
• Instrumentenanschlüsse;
• Schweißnähte, die einen Inspektionszugang erfordern;
• Nebenstrecken;
• Namensschilder oder Kennzeichnungen, die sichtbar bleiben müssen.

Wo häufige Wartungsarbeiten zu erwarten sind, sollten Start- und Endpunkte definiert werden, damit das Klebeband entfernt werden kann, ohne ein größeres Isoliersystem zu beeinträchtigen.

Überlappung als Installationsvoraussetzung definieren

Überlappungen beeinflussen die Deckung, die Materialmenge und die lokale Dicke. Überlassen Sie die Entscheidung nicht den einzelnen Installateuren, es sei denn, die Projektvorgaben lassen diese Abweichung zu.

Geben Sie die Überlappung als Prozentsatz der Bandbreite oder als Maßeinheit pro Umdrehung an. Verwenden Sie dieselbe Methode in der Zeichnung, der Arbeitsanweisung und der Materialkalkulation.

An Krümmungen und Übergängen kann die visuelle Überlappung vom Nennwert eines geraden Rohrs abweichen. Testen Sie die schwierigste Geometrie, bevor Sie eine größere Produktionsmenge planen. Falten und große lokale Überlappungen können zu ungleichmäßigem Materialaufbau führen und benachbarte Teile beeinträchtigen.

Durch das Hinzufügen weiterer Schichten erhöht sich zwar die Materialdicke, die zulässige Betriebstemperaturgrenze der Basaltfaserkonstruktion wird dadurch jedoch nicht angehoben.

Die mechanische Befestigung sollte der Rohrleitungsumgebung entsprechen.

Ein einfaches Basaltgewebeband besitzt keine inhärente Klebefunktion, sofern keine spezielle Trägerkonstruktion bestellt wird. Die Langzeithaftung hängt daher von der zugelassenen Wickel- und Befestigungsmethode ab.

Je nach Gerätekonstruktion können zur Befestigung geeignete Drähte, Bänder, Kabelbinder oder andere für die Betriebstemperatur und die Umgebungsbedingungen zugelassene mechanische Vorrichtungen verwendet werden. Die Befestigung muss die Ummantelung halten, ohne das Textilgewebe zu beschädigen oder die Rohrbeschichtung, das Kabel, den Schlauch oder die darunterliegende Isolierung zu beeinträchtigen.

Berücksichtigen Sie die Wärmeausdehnung und Vibrationen. Eine Befestigung, die an einem kalten, unbeweglichen Rohr fest sitzt, kann sich nach wiederholtem Erhitzen und Abkühlen oder bei Vibrationen angeschlossener Geräte anders verhalten.

Das Klebeband und seine Befestigungsvorrichtung dürfen nicht als strukturelle Stütze für Rohrleitungen verwendet werden. Isolierungsbefestigung und Rohrstützung sind unterschiedliche Funktionen.

Achten Sie auf Stützen, Winkel und Endpunkte.

Das Isolieren gerader Rohre ist in der Regel der einfachste Teil einer Isolierarbeit. Stützen, Bögen und Anschlussstellen führen eher zu ungleichmäßiger Isolierung oder lokalem Verschleiß.

Rohrhalterungen

Prüfen Sie, ob das Klebeband mit einem Schuh, einer Klemme oder einer Stützkante in Berührung kommt. Wiederholte Bewegungen können jedes gewebte Textil beschädigen. Lässt sich Reibung nicht vermeiden, ist möglicherweise ein separater Verschleißschutz erforderlich.

Ellbogen

Wählen Sie eine Breite und einen Wickelwinkel, die es dem Material ermöglichen, dem Radius ohne starke Falten zu folgen. Eine Probeinstallation ist zuverlässiger, als anzunehmen, dass die gleiche Überlappung, die bei einem geraden Abschnitt verwendet wird, automatisch auch bei einer engen Kurve funktioniert.

Enden und Übergänge

Geben Sie genau an, wie die letzte Wicklung fixiert wird. Vermeiden Sie lose Kanten in der Nähe von beweglichen Maschinen oder Inspektionspunkten. Falls die Basaltfolie auf ein anderes Isoliersystem trifft, definieren Sie den Übergang klar und vermeiden Sie eine improvisierte Überlappung.

Überprüfen Sie die Chemikalienexposition mit der tatsächlichen Prozessflüssigkeit.

Basalt wird häufig als chemikalienbeständig beschrieben, doch eine allgemeine Aussage reicht für eine industrielle Spezifikation nicht aus. Die Kompatibilität hängt von der jeweiligen Chemikalie, ihrer Konzentration, der Temperatur und der Einwirkungsdauer ab.

Falls das Klebeband mit Prozesschemikalien, Ölen, Reinigungsflüssigkeiten oder Kondensat in Kontakt kommen kann, geben Sie bitte deren Namen und Betriebsbedingungen an. Fordern Sie Informationen zur Kompatibilität mit der genauen Basaltkonstruktion an. Wandeln Sie eine allgemeine Materialangabe nicht in eine universelle Säure-, Laugen- oder Lösungsmittelbeständigkeit um.

Berücksichtigen Sie auch die Folgen einer Kontamination. Ein Textil kann intakt bleiben, während es eine Prozessflüssigkeit aufnimmt oder speichert. Wartungs-, Reinigungs- und Austauschmaßnahmen sollten den tatsächlichen Anlagenbedingungen entsprechen.

Basaltband darf nicht zur Reparatur von druckfesten Rohren verwendet werden.

Ein Wärmedämmband ist kein druckhaltendes Reparaturprodukt. Es sollte nicht verwendet werden, um ein undichtes Rohr, eine gerissene Schweißnaht oder eine beschädigte Druckbegrenzung zu verdecken.

Bei mechanischen Defekten an einer Leitung ist das vom Werk genehmigte Inspektions- und Reparaturverfahren zu befolgen. Basaltband darf nur dann für seine spezifizierte Isolier- oder Schutzfunktion in Betracht gezogen werden, wenn das druckführende System als sicher abgenommen wurde.

Genehmigen Sie das Klebeband an einem repräsentativen Rohrabschnitt.

Vor einer erneuten Anschaffung sollte das vorgeschlagene Basaltband an einer repräsentativen Stelle unter Verwendung der vorgesehenen Breite, Überlappung, Anzahl der Verlegevorgänge und Befestigungsmethode installiert werden.

Aufzeichnen:

• Teilenummer und Konstruktion des Klebebands;
• Breite und Nenndicke;
• Rohr- oder isolierter Außendurchmesser;
• überlappen;
• Anzahl der Wickelvorgänge;
• Befestigungsmaterial und Abstand;
• Betriebs- und Spitzentemperatur;
• jegliche Einwirkung von Chemikalien oder Feuchtigkeit;
• Inspektionsergebnis nach dem vereinbarten Betriebszyklus.

Prüfen Sie die Ummantelung auf Verschiebungen, freiliegende Rohre, beschädigte Kanten, lose Befestigungen und Verschleiß an den Kontaktstellen. Ist die Wärmeleistung ein Abnahmekriterium, messen Sie die erforderliche Temperatur oder den Wärmeverlust, anstatt das System allein aufgrund seines Aussehens zu genehmigen.

Was sollte ein industrieller Einkäufer in die Angebotsanfrage aufnehmen?

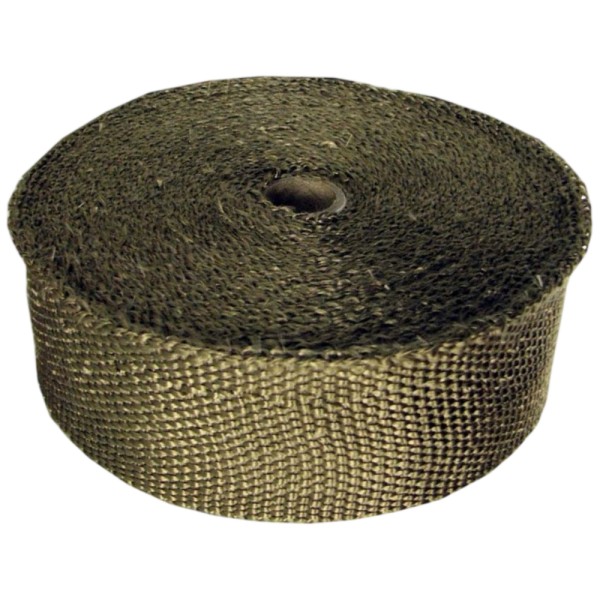

Basalt-Isolierband für industrielle Rohrleitungen

Die aktuelle Produktseite BSTFLEX p118 listet gewebtes Basaltband in Breiten von 25 mm bis 200 mm, einer Standarddicke von 1,5 mm und 30-m-Rollen auf. Sonderbreiten, -dicken, -längen und -verpackungen können auf Anfrage besprochen werden. Bitte bestätigen Sie die aktuelle Produktionsspezifikation und die relevanten technischen Daten vor der endgültigen Freigabe.

BSTFLEX-Lieferungen Hochtemperatur-Basaltband Für industrielle Wärmedämm- und Umhüllungsanwendungen. Bitte senden Sie uns die Rohrabmessungen, die Betriebstemperatur, die benötigte Bandgröße, die Befestigungsmethode und die Menge zur Produktauswahl und Angebotserstellung.

Vergleichen Sie für andere industrielle Werkstoffe und Konstruktionen die BSTFLEX Industrie-Hochtemperaturklebebänder-SortimentDie

Fordern Sie ein Angebot für Basalt-Isolierband für Ihr industrielles Rohrleitungs- oder Anlagenprojekt an.
