Edelstahl-Flanschschutz: Dimensionierung, Seitenwände und Installationsabstand

Oct 16,2026

Ein Flanschschutz kann zwar um eine Verbindung passen, aber dennoch schwierig zu montieren oder zu demontieren sein. Das Gehäuse mag zwar den Flansch freigeben, aber eine Seitenwand kann einen hervorstehenden Ständer berühren, ein Verschluss kann auf eine Rohrhalterung zeigen oder der Klappteil kann an einer Wand anstoßen, bevor er sich weit genug öffnen lässt.

Zur Dimensionierung von Edelstahl-Flanschschutzvorrichtungen notieren Sie die Abmessungen des montierten Flansches, das Profil, das durch jede Seitenwandöffnung verläuft, und den Platzbedarf zum Positionieren, Schließen, Öffnen und Abnehmen der Abdeckung.Die Nennweite des Rohres ist ein Ausgangspunkt, keine vollständige Spezifikation für die Schutzvorrichtung.

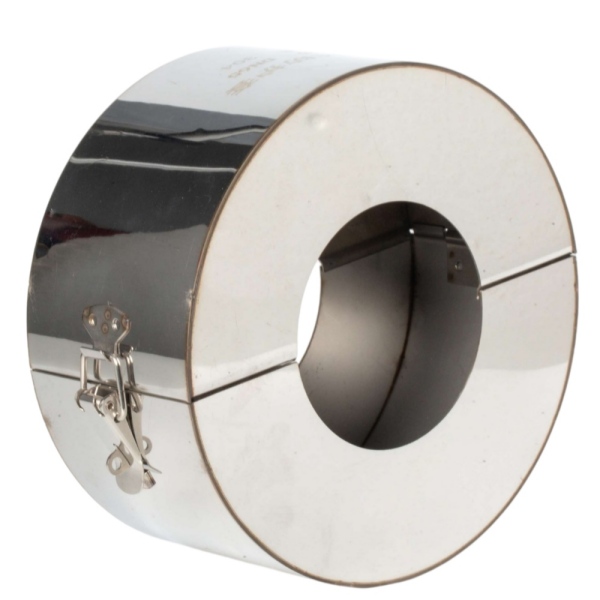

BSTFLEXFlanschschutz aus EdelstahlVerwenden Sie ein Metallgehäuse mit ringförmigen Seitenwänden, einer Klappöffnung und einem Schnappverschluss. Die folgende Messcheckliste dient der Angebots- und Zeichnungsprüfung; die endgültigen Fertigungsmaße und Toleranzen müssen für die gewählte Baugruppe bestätigt werden.

stainless steel flange guards

Beginnen Sie mit der kompletten Flanschverbindung.

Ermitteln Sie vor der Bemaßung die Flanschnorm, die Nennweite, die Druckbezeichnung und den Anschlusstyp. Geben Sie die genaue Normbezeichnung an und beschreiben Sie den Anschluss nicht nur als amerikanischen, europäischen oder japanischen Flansch.

BSTFLEX verwendet die Flanschabmessungen nach HG/T 20592 als Referenz für die Dimensionierung. Andere Flanschnormen können anhand der entsprechenden Zeichnungen und der Einbaumaße überprüft werden. Die Flanschdruckbezeichnung kennzeichnet den Rohrleitungsanschluss; sie legt keine Druckfestigkeit für die äußere Schutzvorrichtung fest.

Messen Sie die Verbindung im montierten Zustand, inklusive der tatsächlich montierten Muttern, Unterlegscheiben und Bolzen. Notieren Sie alle Distanzstücke, Adapter oder Instrumentenanschlüsse zwischen den Flanschen. Markieren Sie alle Abweichungen von der Referenzzeichnung, anstatt anzunehmen, dass die Standardflanschabmessungen die gesamte Installation beschreiben.


Maße, die in einer Anfrage zu Flanschschutzvorrichtungen enthalten sein sollten

Verwenden Sie durchgehend Millimeter oder Zoll und markieren Sie die Messpunkte in einer Skizze. Unterscheiden Sie insbesondere die Breite des Flanschpaares von der Gesamtfläche, die von den Befestigungselementen eingenommen wird.

Messung Was aufgezeichnet werden sollte Wozu es hilft zu überprüfen
Flansch-Außendurchmesser Den Außendurchmesser jedes Flansches. Bei Abweichungen beide Werte notieren. Der im Inneren des zylindrischen Schutzgehäuses benötigte Platz.
Breite des montierten Flansches Der axiale Abstand zwischen den äußeren Rückseiten der beiden Flansche, ohne Berücksichtigung hervorstehender Befestigungselemente. Markieren Sie diese Bezugsflächen in der Skizze. Die Grundbreite der Verbindung vor der Überprüfung von Muttern, Bolzen und anderen Vorsprüngen.
Befestigungselemente Wie weit ragen Muttern, Unterlegscheiben und Bolzenenden über die Flanschhinterkante hinaus? Berücksichtigen Sie alles, was über den Flanschumfang hinausragt. Mögliche Beeinträchtigung der Seitenwände oder der Außenhülle.
Profil an jeder Seitenwandposition Der Außendurchmesser des Rohres sowie alle Naben, Hülsen, Beschichtungen oder sonstige Merkmale an der vorgesehenen Öffnung auf jeder Seite. Die erforderliche Öffnungsform und der Freiraum an beiden Enden der Schutzvorrichtung.
Hindernisse in der Nähe Abstände zu Stützen, Wänden, angrenzenden Rohren, Ventilkörpern, Aktuatoren und Isolierungen, die an Ort und Stelle bleiben. Ob die geschlossene Abdeckung und ihre Beschläge in den verfügbaren Platz passen.
Öffnungs- und Entnahmeraum Die verfügbaren Zugangsrichtungen und Einschränkungen im Bereich von Scharnier und Riegel. Fügen Sie ein Foto der Installation mit größerem Gesamteindruck bei. Ob die Schutzvorrichtung montiert und demontiert werden kann und nicht nur um das Gelenk herum geschlossen wird.

Dies sind Anschlussmaße, nicht die fertigen Abmessungen der Schutzvorrichtung. Der Flanschaußendurchmesser entspricht nicht dem Außendurchmesser der Schutzvorrichtung, und die gemessene Montagebreite sollte nicht automatisch dem fertigen Abstand zwischen den Seitenwänden entsprechen.

stainless steel flange guards

Seitenwände benötigen eine eigene Maßprüfung.

Die ringförmigen Seitenwände umschließen die Rohröffnungen. Sie ragen vom Außengehäuse nach innen, daher muss ihre Position auf Merkmale überprüft werden, die von einem offenen Band nicht abgedeckt würden.

Prüfen Sie jedes Ende separat. Ein gerades Rohr auf der einen Seite und ein Ventilkörper oder eine Flanschnabe auf der anderen Seite können unterschiedliche Profile aufweisen. Notieren Sie den Durchmesser an der vorgesehenen Position der Seitenwand, nicht einfach am nächstgelegenen geeigneten Abschnitt des freiliegenden Rohrs.

Geben Sie außerdem an, wo die Dämmung oder Verkleidung endet. Legen Sie fest, ob sie außerhalb der Schutzvorrichtung verbleibt, durch eine Öffnung geführt wird oder gemäß dem vereinbarten Installationsplan entfernt wird. Überlassen Sie diese Entscheidung nicht dem Installateur, nachdem die Abdeckung bereits gefertigt wurde.

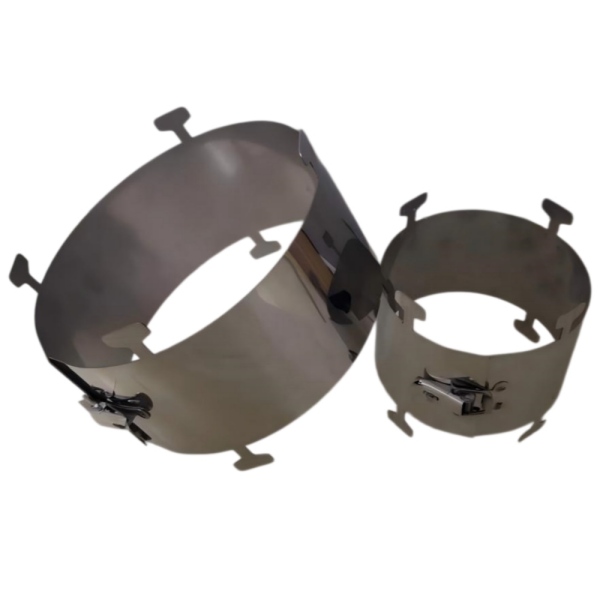

Als Alternative mit offener Seite kann man die Konstruktion vonEdelstahl-BandflanschschutzSeitliche Paneele verändern die Geometrie der Abdeckung und die Anforderungen an die Passform; allein ihre Anwesenheit beweist weder einen höheren Spritzschutz noch eine druckdichte Abdichtung.


Prüfen Sie drei verschiedene Arten von Installationsabständen

Raum um die geschlossene Wache

Prüfen Sie die maximalen Außenabmessungen der geplanten Baugruppe, einschließlich Scharnier und Verschluss. Selbst ein Gehäusedurchmesser, der zwischen zwei Rohre passt, kann unter Umständen nicht genügend Platz für die Verschlussmechanik bieten. Stellen Sie die geplante Ausrichtung relativ zu benachbarten Anlagenteilen dar.

Platz zum Betätigen des Riegels und zum Öffnen des Gehäuses

Prüfen Sie die Zugänglichkeit für die Hand des Bedieners und die Bewegung des Riegels sowie den vom Scharnierabschnitt überstrichenen Weg. Ein Spalt neben einer geschlossenen Abdeckung bietet nicht unbedingt ausreichend Platz zum Öffnen. Markieren Sie bei eingeschränkter Ausrichtung die vorgesehene Scharnier- und Riegelseite in der Zeichnung.

Platz zum Anbringen und Entfernen des Schutzes

Berücksichtigen Sie den Weg, auf dem das offene Gehäuse die Verbindung erreicht und wieder angehoben wird. Beziehen Sie feste Halterungen, angrenzende Ventile und alle Geräte mit ein, die während der routinemäßigen Wartung nicht bewegt werden können. Prüfen Sie bei einer Ventilverbindung die Bewegung des Griffs oder Stellantriebs getrennt von der Öffnungsbewegung der Schutzvorrichtung.

Beispielsweise können zwei ansonsten identische Flanschbaugruppen unterschiedliche Ausrichtungen der Schutzvorrichtungen erfordern, wenn eine davon an einer Wand angebracht ist. Die Anschlussmaße können identisch sein, der tatsächliche Öffnungsraum jedoch nicht. Daher sollte ein Detailfoto des Flansches durch eine Gesamtansicht ergänzt werden.


Gemessene Maße getrennt von Konstruktionszugaben aufbewahren.

Bitte übermitteln Sie die gemessenen Maße, ohne zu jedem Wert einen unbestimmten Zuschlag hinzuzufügen. Der Lieferant muss wissen, welche Angaben den Anschluss und welche die gewünschte fertige Abdeckung beschreiben.

Bei Installationen mit Heißwasserbetrieb ist zu dokumentieren, ob die Messungen im kalten Zustand durchgeführt wurden und welche Betriebsbedingungen galten. Alle zu erwartenden Bewegungen, die die Schutzvorrichtung laut Projektplanung berücksichtigen muss, sind zu erfassen. Materialauswahl, Passgenauigkeit, Fertigungstoleranzen und Montagezugänglichkeit sollten gemeinsam geprüft werden.

Eine größere Rohröffnung oder ein größeres Gehäuse sind nicht automatisch eine bessere Lösung. Dadurch verändern sich Abdeckung und Positionierung der Schutzvorrichtung. Ermitteln Sie die erforderlichen Abstände anhand der Zeichnung, anstatt Öffnungen zu vergrößern oder den Verschluss während der Montage mit Gewalt zu verriegeln.


Senden Sie Fotos, die die Installation erklären.

Die Vorderansicht sollte den Flanschumfang und die Rohrposition zeigen. Die Seitenansicht sollte die Gesamtbreite, die hervorstehenden Bolzen und die vorgesehenen Positionen der Seitenwände zeigen. Die Gesamtansicht sollte die Halterungen, angrenzende Anlagenteile und den Zugang zum Öffnen und Entfernen des Gehäuses zeigen.

Beschriften Sie die Fotos mit der Verbindungsnummer aus dem Maßblatt. Fügen Sie bei eingeschränktem Zugang Maßangaben hinzu; Fotos ohne Maße gelten nicht als maßstabsgetreue Zeichnungen.

Bei Projekten mit mehreren Flanschgrößen verwenden Sie für jede einzelne Verbindung und Montageart eine separate Zeile in der Einbautabelle. Dokumentieren Sie neben den Maßen auch die benötigte Menge, den Materialbedarf und die Zeichnungsrevision. Gleichbleibende Rohrgrößen allein reichen nicht aus, um alle Schutzvorrichtungen unter einer Größe zusammenzufassen.


Passform und Schutzfunktion separat prüfen

Ein korrekt dimensioniertes Gehäuse muss weiterhin der vorgesehenen Schutzfunktion entsprechen. Geben Sie das Prozessmedium, die normalen und maximalen Betriebsbedingungen, die erforderliche Abdeckung sowie alle projektspezifischen Leistungs- oder Dokumentationsanforderungen an.

Wenn ein internes Netz erforderlich ist, geben Sie diese Konstruktion explizit an.mehrlagiger Edelstahlgewebe-FlanschschutzDie Konfiguration umfasst ein internes Netzelement, das zusammen mit dem umgebenden Band und dem Verschluss berücksichtigt werden muss. Es sollte nicht davon ausgegangen werden, dass es in jeder Edelstahlabdeckung vorhanden ist.

Eine äußere Schutzvorrichtung behebt weder eine undichte Dichtung noch ersetzt sie die Dichtheit der Schraubverbindung. Alle im genehmigten Entwurf vorgeschriebenen Inspektions-, Entwässerungs- oder Belüftungseinrichtungen müssen weiterhin wie spezifiziert bleiben.


Zugang bestätigen, bevor der Wachmann akzeptiert wird

Prüfen Sie bei der Zeichnungsprüfung die Passgenauigkeit im Innenbereich, die Öffnungen in den Seitenwänden, die Außenmaße sowie die vorgesehene Ausrichtung von Scharnieren und Verschlüssen. Berücksichtigen Sie dabei nicht nur die Ansicht des geschlossenen Produkts, sondern auch die Zugänglichkeit für Montage und Demontage.

Physikalische Messungen, Montage und Demontage dürfen nur von autorisiertem Personal gemäß den Sicherheitsvorschriften des Standorts durchgeführt werden. Druck, Temperatur und andere gefährliche Energien sind dabei nach Bedarf zu kontrollieren. Nähern Sie sich keiner aktiven Leckage, um eine Verbindung zu messen oder eine Schutzvorrichtung einzustellen.

Bei der freigegebenen Montage ist zu prüfen, ob sich das Gehäuse ohne Kraftaufwand schließen lässt und ob die Seitenwände weder die Befestigungselemente noch umliegende Geräte behindern. Passabweichungen sind zur Überprüfung zurückzusenden und dürfen nicht durch Verbiegen des Gehäuses oder Ausschneiden der Öffnungen vor Ort behoben werden.


Häufig gestellte Fragen zur Dimensionierung von Flanschschutzvorrichtungen

Kann ein Schutzgitter allein anhand der Nennrohrgröße bestellt werden?

Nicht für eine vollständige Dimensionierungsprüfung. Geben Sie Flanschnorm, Druckbezeichnung, Abmessungen im zusammengebauten Zustand, Befestigungsüberstände und Installationsbeschränkungen an. Diese Angaben identifizieren sowohl die Verbindung als auch den verfügbaren Platz drumherum.

Welcher Freiraum sollte um die Rohröffnungen herum gelassen werden?

Diese Richtlinie legt keine universellen Lichtraumabstände fest. Geben Sie das tatsächliche Profil jeder Öffnung, die Betriebsbedingungen und etwaige Bewegungsanforderungen an. Die fertigen Öffnungen und ihre Toleranzen sind in der genehmigten Schutzplanzeichnung zu bestätigen.

Was passiert, wenn die Karosserie passt, die Seitenwände aber die Bolzen berühren?

Überprüfen Sie die axiale Breite und die in der Zeichnung angegebenen Vorsprünge. Eine alleinige Vergrößerung des Gehäusedurchmessers behebt keine axialen Überschneidungen. Reichen Sie die gemessene Behinderung zur Überprüfung ein, bevor Sie die Abdeckung montieren oder modifizieren.


Fordern Sie ein Angebot für Flanschschutzvorrichtungen auf Basis einer Zeichnung an

Senden Sie BSTFLEX bitte Ihre Flanschnorm, Nennweite, Druckbezeichnung, gemessene Anschlussabmessungen und Installationsfotos. Geben Sie außerdem das Prozessmedium, die Temperatur, den Druck (mit Einheiten), die benötigte Edelstahlsorte und die Menge an.

Überprüfen Sie dieProduktdetails zu Flanschschutzvorrichtungen aus Edelstahloder vergleichen Sie andere Konfigurationen in unseremFlansch- und VentilschutzabdeckungenReichweite.

Senden Sie uns Ihre Flanschzeichnung und die Anforderungen an die Abstände für ein Angebot.Bei Nachbestellungen geben Sie bitte die zuvor genehmigte Zeichnungsnummer an und kennzeichnen Sie alle Änderungen an der Verbindung oder der umgebenden Ausrüstung.
