Ofenglas-Dichtungsband für die OEM-Montage: Breite, Dicke und Klebfunktion

Ein Ofenhersteller verwendet möglicherweise dasselbe Sichtfenster in verschiedenen Türdesigns, benötigt jedoch für jedes eine andere Dichtungsdetail. Die Rahmenvertiefung, die Halteklammern und der Bandverlauf bestimmen die Passform. Die Bestellung eines schwarzen Streifens allein nach Breite lässt diese Montageanforderungen ungelöst.

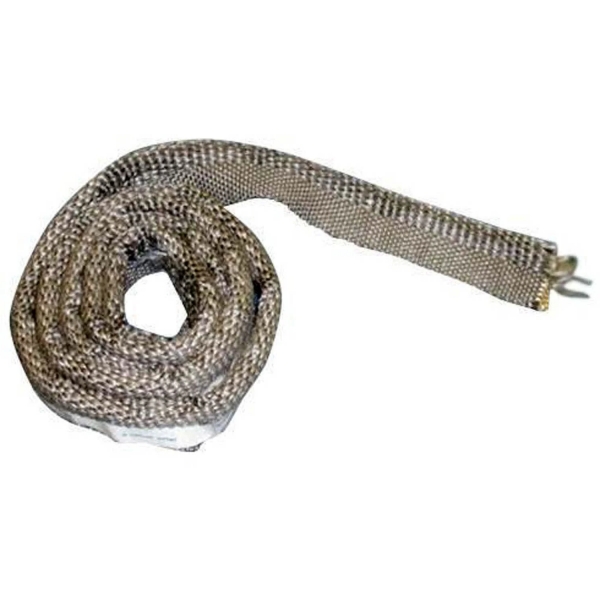

Ofenglas-Dichtungsband ist ein flacher Textilstreifen, der an der Schnittstelle zwischen einer Sichtscheibe und ihrer Befestigungseinheit verwendet wird. Eine selbstklebende Rückseite hilft bei der Positionierung des Streifens während der Montage; es sollte jedoch nicht davon ausgegangen werden, dass sie die dauerhafte strukturelle Befestigung der Scheibe übernimmt.Für den OEM-Einkauf spezifizieren Sie das Band als Teil des Glasbefestigungsdetails und nicht als universellen Ersatz für jede Dichtung am Gerät.

BSTFLEX flaches, selbstklebendes Ofenglasbandbietet einen Ausgangspunkt für diese Art von Anfrage. Die Abmessungen, die Anforderungen an die Rückseite und die Freigabeprüfungen sollten sich nach der Gerätezeichnung richten.

Platzieren Sie die Dichtung in der Glasbaugruppe

Markieren Sie genau, wo das Band sitzt: an einer Seite der Scheibe, um eine Kante herum oder zwischen einem Halteteil und der Scheibe. Diese Positionen erfordern nicht dieselbe abgewickelte Breite oder Schnittlänge. Zeigen Sie die Klebeseite auf der Schnittzeichnung, damit der Monteur weiß, welche Oberfläche die Rückseite erhält.

Halten Sie diese Komponente getrennt von der Dichtung zwischen der kompletten Tür und dem Ofenkorpus. Eine runde Türschnur, ein Leitungsband und eine flache Ofenfensterdichtung können unterschiedliche Aufgaben haben, selbst wenn alle drei im selben Ersatzteilkatalog auftauchen. Kombinieren Sie deren Spezifikationen nicht unter einer einzigen generischen Dichtungsteilenummer.

Verwenden Sie das für das Gerät angegebene Scheibenmaterial. In einer Glaskeramik-Sichtbaugruppe können Rahmen und Scheibe unterschiedlich auf Hitze reagieren. Das Montagedesign muss diese Bewegung und Fertigungstoleranzen berücksichtigen und gleichzeitig den direkten Kontakt zwischen Scheibe und Metallteilen vermeiden.

Wählen Sie die Breite anhand des Querschnitts, nicht des Fensterumfangs

Der Fensterumfang hilft bei der Bestimmung der Verlegungslänge. Er bestimmt nicht die Bandbreite. Beginnen Sie damit, die Oberflächen zu markieren, die das Textil abdecken muss, und die Bereiche, die frei bleiben müssen.

Überprüfen Sie bei einem auf einer Seite aufliegenden Streifen das verfügbare Kontaktband und dessen Position relativ zum Halter. Bei einer zugelassenen Kantenumwicklungsanordnung muss das Band der Kante folgen und die erforderliche Abdeckung auf den angrenzenden Seiten bieten. Bestätigen Sie diese abgewickelte Breite an einem Muster, anstatt sie nur nach der Scheibendicke auszuwählen.

Ein breiterer Streifen ist nicht automatisch sicherer. Er kann über den vorgesehenen Sitz hinausstehen, ein Haltedetail stören oder in den Sichtbereich ragen. Ebenso kann ein zu schmaler Streifen einen Teil des angegebenen Kontaktbandes verfehlen. Dokumentieren Sie sowohl die Bandbreite als auch deren Position auf der Scheibe.

Behandeln Sie die Dicke als Teil der Montagetoleranz

Beziehen Sie die Scheibendicke, die Rahmenvertiefung, die Halterposition und die installierte Banddicke in die Dimensionsprüfung ein. Überprüfen Sie die zulässigen Kombinationen an beiden Enden des Toleranzbereichs, nicht nur bei einer nominalen Montage, die zufällig gut passt.

Ein weiches Textil erfordert eine vereinbarte Dickenmessbedingung. Fragen Sie, ob der angegebene Wert nur das Textil oder das fertige klebende Band beschreibt, und schließen Sie das abziehbare Trägermaterial vom installierten Aufbau aus. Protokollieren Sie die Messmethode, wenn die Dicke ein Abnahmemerkmal ist.

Eine dickere Dichtung ist kein Ersatz für die Korrektur des Rahmens oder Halters. Übermäßiges oder ungleichmäßiges Einspannen kann eine Sichtscheibe lokal belasten. Befolgen Sie die Montageanforderungen der Scheiben- und Gerätehersteller, einschließlich deren Grenzen für Kontaktdruck und Befestigung. Es gibt kein universelles Schraubenmoment, das durch die Worte „Ofenglasband“ festgelegt ist.

Geben Sie dem Haftklebstoff eine definierte Aufgabe am Fließband

Haftklebstoff (PSA) kann einen Streifen ausgerichtet halten, während die Scheibe positioniert und ihre Halteteile montiert werden. Definieren Sie, wie lange diese Positionierungsfunktion im tatsächlichen Produktionsablauf benötigt wird. Ein Muster, das auf einer horizontalen Werkbank an Ort und Stelle bleibt, beantwortet möglicherweise nicht die Handhabungsfrage für einen zwischen Arbeitsstationen bewegten Rahmen.

Testen Sie die anfängliche Anfangshaftung auf der angegebenen Kontaktoberfläche einschließlich jeder zugelassenen Beschichtung oder Veredelung. Bestätigen Sie die Oberflächenvorbereitung und die Anwendungsbedingungen mit dem Klebstoff- und dem Panellieferanten. Überprüfen Sie während eines Linienversuchs das Abziehen des Liners, die Positionierungsgenauigkeit und ob das Abziehen des Liners das Textil verzieht.

Die Temperaturbeständigkeit des Glasfasertextils und das Einsatzlimit des haftkensitiven Klebstoffs (PSA) sind separate Spezifikationen.Eine Materialbeschreibung für hohe Temperaturen begründet keine dauerhafte Klebeverbindung bei dieser Temperatur. Wenn der Träger nur eine Montagehilfe ist, muss die zugelassene Montageanordnung die Dichtung und das Panel während des Betriebs festhalten.

Reagieren Sie auf eine schwache Positionierungshaftung nicht, indem Sie eine nicht geprüfte Raupe aus Zement oder Silikon um das Panel herum auftragen. Eine starre oder übermäßig einschränkende Verbindung kann das beabsichtigte Montagemerkmal beeinträchtigen. Jedes zusätzliche Klebesystem bedarf einer Genehmigung für das Panel- und Gerätedesign.

Ecken, Stöße und Freiflächen auf der Zeichnung angeben

Zeigen Sie den Startpunkt, den Endpunkt und die Behandlung jeder Ecke. Wo separate Längen aufeinander treffen, definieren Sie den Stoß, anstatt es dem Monteur zu überlassen, zwischen einem Stumpfstoß und einer Überlappung zu wählen. Eine zusätzliche Schicht verändert den lokalen Aufbau und muss bei der Montage berücksichtigt werden.

Wo die genehmigte Gerätezeichnung eine beabsichtigte Öffnung oder einen Luftdurchlass enthält, behalten Sie dieses Merkmal bei. Führen Sie das Klebeband nicht in einen festgelegten Freiraum hinein, nur um die Dichtung kontinuierlich erscheinen zu lassen. Die Zeichnung sollte eine erforderliche Unterbrechung von einer unbeabsichtigten Lücke unterscheiden.

Erstellen Sie eine Erstmuster-Montageanweisung unter Verwendung von Fotos des genehmigten Details. Zeigen Sie die Klebstoffseite, den Bandverlauf, die Stöße und die Halterungsanordnung. Fügen Sie eine Methode zum Handhaben des Panels bei, ohne dessen Kanten zu beschädigen; versteckte Kantenschäden werden nicht dadurch behoben, dass sie mit Textil abgedeckt werden.

Das genehmigte Muster in eine wiederholbare Beschaffungsspezifikation umwandeln

Das Folgende ist ein vorgeschlagener Kontrollplan für eine OEM-Anfrage. Wählen Sie die für das Gerät relevanten Prüfungen aus und stimmen Sie deren Methoden ab, bevor Sie eine wiederholte Lieferung genehmigen.

Bewahren Sie die akzeptierte Konstruktion zusammen mit den Kaufunterlagen auf. Die erneute Genehmigung einer geänderten Garnstruktur, eines Finishs oder eines Klebstoffs ist zuverlässiger als anzunehmen, dass ein anderer schwarzer Streifen mit denselben Nennabmessungen äquivalent ist. Verknüpfen Sie bei verpackten Ersatzteilen das Material mit der entsprechenden Baugruppenrevision, anstatt es als universell kompatibel zu beschreiben.

Ofenglas-Dichtungsband für die OEM-Produktion anfordern

Die aktuelle BSTFLEX-Produktseite führt Breiten von 12 mm und 20 mm mit einer Nenndicke von 1 mm sowie Anfragen für Sonderbreiten und -längen auf. Hierbei handelt es sich um veröffentlichte Lieferreferenzen, nicht um eine Empfehlung für jede Ofenscheibe. Bestätigen Sie die erforderlichen Abmessungen und die verfügbare Konstruktion mit dem Angebot.

Senden Sie die Schnittzeichnung von Sichtscheibe und Halterung, den Bandverlauf, die erforderlichen Abmessungen, die normalen und maximalen Beanspruchungsbedingungen, den Jahresbedarf und die Bestellmenge. Geben Sie an, ob der PSA nur für die Montagepositionierung erforderlich ist oder eine separat definierte Klebeaufgabe erfüllen muss.
