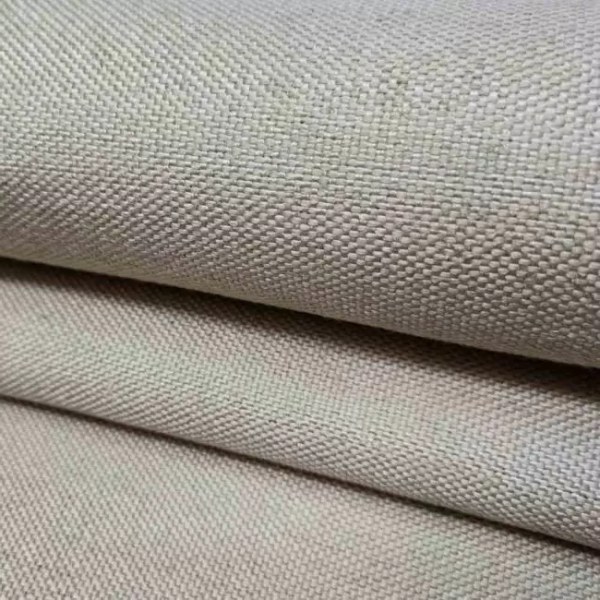

Vermiculite-beschichtetes Glasgewebe wird in Gewebekompensatoren verwendet, wo eine flexible Textilschicht hohe Temperaturen, Oberflächenabrieb und wiederholte Bewegungen aushalten muss. In einem mehrschichtigen Kompensator kann es dazu beitragen, temperaturempfindliche Schichten zu schützen, den flexiblen Gurt zu verstärken und eine zusätzliche thermische Barriere zu bieten.
Es sollte jedoch nicht so spezifiziert werden, als ob eine Geweberolle jede Funktion des Kompensators erfüllt. Gasabdichtung, Chemikalienbeständigkeit, Isolierung, mechanische Verstärkung, Witterungsschutz und Bewegungsaufnahme erfordern möglicherweise unterschiedliche Materialien und separate Schichten.
BSTFLEX liefert Vermiculite-beschichtetes Glasgewebe in verschiedenen Gewichten und Stärken für die industrielle Fertigung. BSTFLEX stellt auch komplette weichstoffelastische Gewebekompensatoren gemäß Kanalabmessungen, Temperatur, Druck, Bewegung und Prozessbedingungen her.
Das Material wird normalerweise eher wegen des Wärmeschutzes, der Verstärkung und der Haltbarkeit ausgewählt als als universelle Gas- oder Chemikalienbarriere.
Das Glasgewebe-Basismaterial bietet eine flexible textile Struktur. Die Mineralbehandlung mit Vermiculite hilft, die Glasgewebeoberfläche vor starker Hitze, Flammenkontakt und Abrieb zu schützen.
Je nach Konstruktion des Kompensators kann Vermiculite-beschichtetes Glasgewebe verwendet werden, um:
Die genaue Funktion muss im Kompensator-Querschnitt identifiziert werden. Es einfach als „Kompensatorgewebe“ zu bezeichnen, erklärt nicht, ob es sich um die heißsseitige Schicht, das Isolationsrückhaltegewebe, die Verstärkungseinlage oder einen anderen Teil der Baugruppe handelt.
Industrielle Gewebekompensatoren werden üblicherweise aus mehreren Schichten aufgebaut, da kein einzelnes Textil normalerweise gleichzeitig optimale Temperaturbeständigkeit, Chemikalienbeständigkeit, Gasabdichtung, Flexibilität und Witterungsbeständigkeit im Außenbereich bietet.
| Mögliche Schicht | Primäre Funktion | Typisches Auswahlkriterium |
|---|---|---|
| Heißsseitiges Gewebe oder Innenrohr | Ist der Prozessseite zugewandt und schützt innere Komponenten | Gastemperatur, Abrieb, Staub und Strömungsbedingungen |
| Thermische Gewebeschicht | Bietet Hitzebeständigkeit und stützt das Isolationssystem | Temperatur am Gewebe, Flexibilität und Restfestigkeit |
| Isolierschicht | Reduziert die Wärmeübertragung auf die äußeren Gurtmaterialien | Dicke, Dichte, Kompression und maximale Einsatztemperatur |
| Gas- oder Dampfsperre | Begrenzt das Eindringen von Prozessgas oder Feuchtigkeit | Chemische Zusammensetzung, Kondensation und Leckageanforderung |
| Verstärkungsschicht | Erhöht die Formstabilität und mechanische Festigkeit | Bewegungszyklen, Zugbelastung, Druck und Vibration |
| Außenabdeckung | Schützt die Baugruppe vor Witterungseinflüssen und äußerer Beschädigung | UV, Wasser, Öl, Abrieb und Umgebungsbelastung |
Vermiculite-beschichtetes Glasgewebe kann mehr als eine unterstützende Funktion erfüllen, sollte jedoch nicht automatisch als gasdichte, chemikalienbeständige oder wetterfeste Schicht bezeichnet werden.
Ein Glasfasergewebe ist nicht automatisch gasdicht. Das Gewebe, die Beschichtung, Nähte, Verbindungen, Bolzenlöcher und geklemmte Kanten können allesamt Leckagepfade bilden.
Wenn der Kompensator die Prozessgasleckage begrenzen muss, geben Sie Folgendes an:
Die Gas- oder Dampfsperre erfordert möglicherweise ein anderes Material, das für die tatsächliche Prozesschemie ausgewählt wurde. Vermiculite-beschichtetes Glasgewebe kann dann als thermische und verstärkende Schicht dienen, die hilft, diese Sperre vor übermäßiger Temperatur zu schützen.
Eine Aussage wie „Vermiculite-Glasgewebe ist hitzebeständig“ bestätigt keine Gasundurchlässigkeit oder chemische Verträglichkeit.
Eine der wichtigsten Fragen bei der Beschaffung ist, wo die Temperatur gemessen wird.
Ein Kanal kann Gas mit 700°C führen, während die äußere Kompensatorabdeckung bei einer deutlich niedrigeren Temperatur arbeitet, da Isolierung und innere Schichten die Wärmeübertragung reduzieren. Umgekehrt kann ein Gewebe nahe am Gasstrom eine Temperatur erreichen, die der Prozesstemperatur nahekommt.
Die Ausschreibung sollte daher unterscheiden:
BSTFLEX vermiculitbeschichtetes Glasfasergewebe ist für Hochtemperaturanwendungen bis ca. 815 °C / 1500 °F ausgewiesen, abhängig von Einwirkzeit und Betriebsbedingungen. Dieser Wert sollte für die ausgewählte Gewebeschicht angesetzt werden und nicht automatisch für den gesamten Kompensator.
Eine Dauerbetriebstemperatur beschreibt den längeren Betrieb unter den Bedingungen, die der ausgewählten Gewebequalität zugeordnet sind. Eine Spitzen- oder Intervalltemperatur beschreibt eine höhere vorübergehende Belastung.
Wenn im Kanal Temperaturspitzen auftreten, geben Sie Folgendes an:
Ein Gewebe, das nach einer kurzen Hitzeeinwirkung physikalisch erhalten bleibt, kann dennoch Flexibilität, die Integrität der Beschichtung oder die verbleibende Festigkeit verlieren. „Kein sichtbares Loch“ ist kein vollständiges Abnahmekriterium für eine sich ständig bewegende Dehnungsfuge.
Hochtemperatureignung begründet keine Beständigkeit gegen jedes Prozessgas.
Geben Sie die Gaszusammensetzung, den Feuchtigkeitsgehalt, die Staubbelastung und eventuell zu erwartende Kondensation an. Berücksichtigen Sie dabei gegebenenfalls Schwefelverbindungen, Säuren, Basen, Lösungsmittel, Ölnebel oder andere Prozessverunreinigungen.
Kondensation kann besonders wichtig sein, da ein Gas, das bei Betriebstemperatur unbedenklich erscheint, beim Abkühlen des Systems während des Stillstands eine aggressivere Flüssigkeit bilden kann.
Wo Chemikalienbeständigkeit oder Dampfzurückhaltung erforderlich ist, kann eine weitere Sperrschicht erforderlich sein. Vermiculit-beschichtetes Glasfasergewebe kann die Baugruppe schützen und verstärken, sollte jedoch ohne geeigneten Nachweis nicht als Chemikaliensperre eingestuft werden.

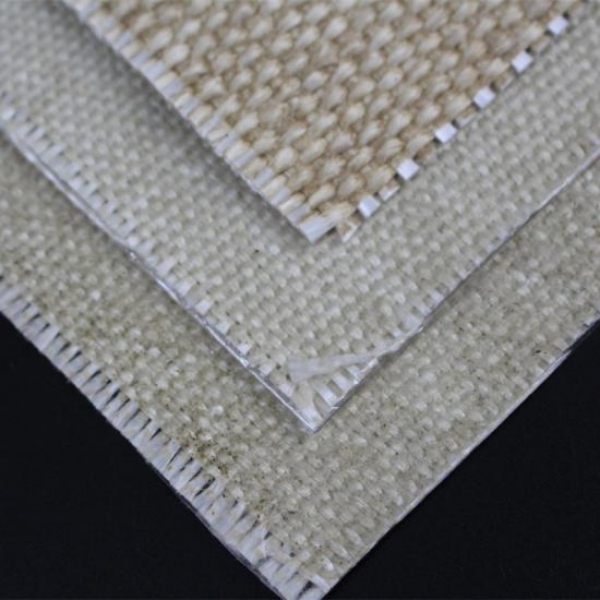

BSTFLEX liefert Standardausführungen aus Vermiculit-beschichtetem Glasfasergewebe von ca. 0,8 mm bis 3,0 mm mit aktuellen Standardgewichten von ca. 615 g/m² bis 1900 g/m².
Schwereres Gewebe kann für eine größere Dicke, thermische Masse und mechanische Haltbarkeit sorgen, bietet jedoch nicht automatisch:
Eine größere Dicke kann sich auch auf das Biegeverhalten und das Nahtvolumen auswirken. Ein sehr schweres Gewebe kann für eine Wärmedämmschicht geeignet sein, ist jedoch weniger geeignet, wenn sich das Band wiederholt über einen kleinen Bewegungsradius falten muss.
Die gewählte Spezifikation sollte Wärmeschutz, Flexibilität, mechanische Festigkeit und Fertigungsanforderungen gegeneinander abwägen.
| Referenz | Nenngewicht | Nenndicke | Standardbreite |
|---|---|---|---|
| FGF-VC-0.8 | 615 g/m² | 0,8 mm | 100 cm |
| FGF-VC-1 | 816 g/m² | 1,0 mm | 100 cm |
| FGF-VC-1.5 | 1020 g/m² | 1,5 mm | 100 cm |
| FGF-VC-2 | 1380 g/m² | 2,0 mm | 100 cm |
| FGF-VC-2.5 | 1680 g/m² | 2,5 mm | 100 cm |
| FGF-VC-3 | 1900 g/m² | 3,0 mm | 100 cm |

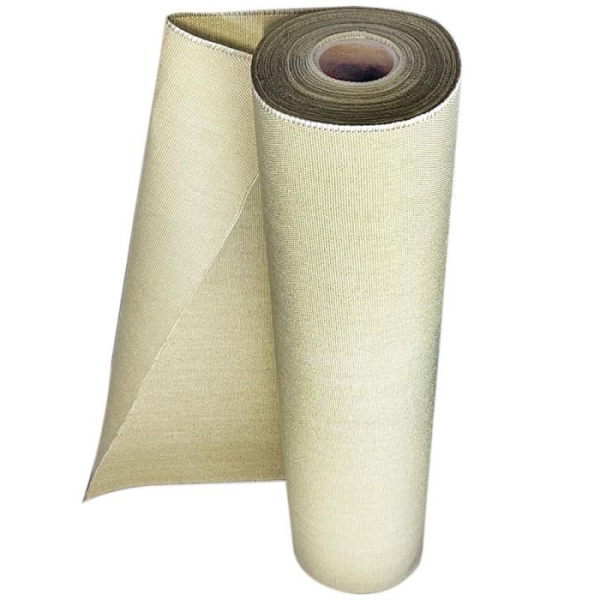

Dies sind Standardoptionen für Rollenmaterial. Die geeignete Konstruktion der Dehnungsfuge muss dennoch anhand der Anwendung ermittelt werden. Sonderbreiten, Rollenlängen, zugeschnittene Platten und vorgefertigte Bauteile können gemäß den Projektanforderungen geprüft werden.
Eine Dehnungsfuge muss definierte Bewegungen zwischen verbundenen Kanalabschnitten oder Anlagen ausgleichen. Das Tuch ist nur eine Komponente des flexiblen Elements.
Bewegungsanforderungen separat angeben:
Gehen Sie nicht davon aus, dass die separat aufgeführten maximalen axialen und maximalen lateralen Bewegungen gleichzeitig auftreten können. Kombinierte Bewegungen können den Riemen unterschiedlich belasten.
Die Bewegungsfähigkeit hängt zudem ab von:
Ein schwereres Vermiculit-Gewebe kann den Wärmeschutz verbessern, aber auch das Biege- und Faltverhalten des fertigen Riemens verändern.
Die Gewebedicke allein bestimmt nicht die Druckstufe einer Dehnungsfuge.
Die Angebotsanfrage sollte folgendes enthalten:
Verwenden Sie klare Druckeinheiten und geben Sie an, ob es sich bei den Werten um Überdruck oder absolut Werte handelt.
Unterdruck kann das flexible Band nach innen in Richtung eines Strömungsleitblechs oder einer Kantenverkleidung ziehen. Überdruck kann den Riemen, die Nähte und die Klemmen belasten. Diese Bedingungen erfordern eine Überprüfung der gesamten Dehnungsfugenkonstruktion und nicht nur der Festigkeit der Vermiculit-Glasfaserschicht.
Hohe Gasgeschwindigkeiten, abrasiver Staub und Turbulenzen können flexible Textilschichten beschädigen, selbst wenn deren Temperaturbeständigkeit ausreicht.
Ein Strömungsleitblech aus Metall kann verwendet werden, um das flexible Element vor direktem Strom und Partikelabrieb zu schützen. Die Geometrie des Leitblechs muss die angegebene Fugenbewegung ermöglichen, ohne das Stoffband zu berühren oder einzuschneiden.
Ein Isolierkissen kann verwendet werden, um die Temperatur, die die äußeren Schichten erreicht, zu reduzieren. Die Kissenkonstruktion kann Hochtemperatur-Textilabdeckungen, Isolationsmedien und Stützgewebe umfassen.
Wenn mit Vermiculit beschichtetes Glasfaser um ein Isolierkissen herum verwendet wird, geben Sie an, ob es als folgendes dient:
Die Geweberolle sollte auf der Zeichnung deutlich dargestellt sein.
Das flache Gewebe erfüllt möglicherweise seine Materialanforderungen, während die konfektionierte Verbindung an einer Naht, einem Spleiß oder einer geklammerten Kante versagt.
Spezifizieren Sie:
Der Faden muss für die Temperatur und die mechanische Belastung an der Naht ausgewählt werden. Ein Hochtemperatur-Gewebe schützt nicht automatisch einen Nähfaden mit geringerer Hitzebeständigkeit.
Nähte sollten zudem, wo praktisch möglich, fern von starker Faltenbildung oder Bereichen mit hoher mechanischer Beanspruchung positioniert werden.
Rechteckige Kompensatoren konzentrieren die Belastung um die Ecken herum. Eckgeometrie, Nahtposition und Gurtentwicklung erfordern eine sorgfältige Prüfung.
Ein flacher Gewebestreifen sollte nicht allein anhand von Kanalbreite und -höhe bestellt werden. Der Lieferant benötigt außerdem den Einbauspalt, die Flanschanordnung, die Eckkonstruktion und die erforderliche Bewegung.
Runde Kompensatoren können als geschlossene Bänder oder als offene Bänder zum Verbinden vor Ort geliefert werden. Die Angebotsanfrage sollte den Durchmesser, das Einbaumaß, die Befestigungsmethode und die Frage definieren, ob eine Verbindung vor Ort erforderlich ist.
Bei beiden Formen sind die Kanalabmessungen von den entwickelten Gewebeabmessungen zu unterscheiden. Sie sind nicht zwingend identisch.
Ermitteln Sie vor dem Vergleichen von Angeboten, was der Lieferant bereitstellen soll.
Der Käufer erhält vermiculitbeschichtetes Glasfasergewebe zum eigenen Schneiden und Konfektionieren. Die Bestellung sollte Güte, Gewicht, Dicke, Breite, Rollenlänge und Prüfanforderungen angeben.
Der Lieferant liefert Paneele, Isolierkissenabdeckungen oder eine andere konfektionierte Textilkomponente gemäß einer Zeichnung. Naht-, Faden- und Maßanforderungen müssen enthalten sein.
Der Lieferant stellt den Mehrschichtgurt oder das flexible Element bereit, jedoch nicht unbedingt die Metallrahmen, die Auskleidung oder die Beschläge.
Das Angebot kann den flexiblen Gurt, Rahmen, Klemmleisten, die Auskleidung, Isolierkomponenten und Befestigungsmaterial umfassen.
Ein Preis für Rollenmaterial sollte nicht direkt mit einem Angebot für einen komplett konstruierten Kompensator verglichen werden.
Erfassen Sie vor dem Austausch eines Kompensatorbandes das Schadensbild und die Betriebshistorie.
Überprüfen auf:
Ein Riss neben einer Metallkante kann auf Kontakt oder unzureichenden Abstand hinweisen. Eine Beschädigung in der Nähe der Klemme kann auf ein Befestigungsproblem hinweisen. Allgemeiner Hitzeschaden kann auf unzureichende Isolierung oder eine höher als erwartete Lagentemperatur hinweisen.
Der Wechsel zu einem dickeren Gewebe ohne Ermittlung der Ausfallursache verzögert dasselbe Problem möglicherweise nur.
| RFQ-Position | Erforderliche Informationen |
|---|---|
| Lieferumfang | Rollenware, zugeschnittenes Paneel, genähte Komponente, Ersatzband oder komplette Verbindung |
| Kanalgeometrie | Runde oder rechteckige Abmessungen, Flanschanord-nung und eingebauter Spalt |
| Temperatur | Normale Gastemperatur, Auslegungstemperatur, Abweichungen und erwartete Gewebelagentemperatur |
| Prozessmedium | Gaszusammensetzung, Feuchtigkeit, Staub, Chemikalien und mögliche Kondensation |
| Druck | Normal-, Auslegungs-, Vakuum- und schwankende Druckbedingungen |
| Bewegung | Axiale, laterale, winklige und kombinierte Bewegung mit Zyklushäufigkeit |
| Gewebeanforderung | Basiskonstruktion, Dicke, Gewicht, Breite und anwendbare Toleranzen |
| Schichtfunktion | Heißseitiges Tuch, Isolierabdeckung, Verstärkungsschicht oder eine andere angegebene Position |
| Herstellung | Faden, Nähte, Spleiße, Manschetten, Löcher und Kantenverstärkung |
| Dokumentation | Erforderliche technische Daten, Prüfberichte und Kundenspezifikationen |
| Menge | Prototyp, Wartungsersatz oder Produktionsbedarf |
Es kann Teil eines Kompensatorbandes sein, aber die Gesamtkonstruktion hängt von Temperatur, Druck, Gaszusammensetzung, Bewegung und Dichtheitsanforderungen ab. Alleiniges Hochtemperaturtuch bietet möglicherweise nicht die erforderliche Gassperre, Witterungsabdeckung oder vollständige strukturelle Leistung.
Es sollte nicht automatisch als gasdicht spezifiziert werden. Gewebe, Nähte, Schnittkanten und Befestigungslöcher können Leckagen zulassen. Wenn eine Gaseinschließung erforderlich ist, spezifizieren Sie die Sperrschicht und die Leckageprüfung für die fertiggestellte Verbindung.
Die aktuelle BSTFLEX-Qualität ist für Hochtemperaturanwendungen bis ca. 815 °C / 1500 °F freigegeben, abhängig von der Einwirkdauer und den Betriebsbedingungen. Der maßgebliche Wert ist die Temperatur an der Gewebeschicht, nicht nur die Prozessgastemperatur.
Es gibt keine Universaldicke. Die richtige Konstruktion hängt von der Schichtfunktion, Temperatur, Bewegung, mechanischen Belastung und Fertigungsgeometrie ab. Die Standardoptionen von BSTFLEX reichen von ca. 0,8 mm bis 3,0 mm.
Nicht automatisch. Die Drucktragfähigkeit hängt von der gesamten Verbindung ab, einschließlich aller Schichten, Nähte, Klemmen, der Geometrie und den Stützkomponenten. Die Gewebedicke allein kann die Druckfestigkeit der Baugruppe nicht bestimmen.
Nicht als direkter Ersatz ohne vorherige Prüfung. Vermiculitgewebe wird normalerweise für den Wärmeschutz bei höheren Temperaturen gewählt, während silikonbeschichtetes Glasfasergewebe wegen seiner Flexibilität, Feuchtigkeitsbeständigkeit und seines äußeren Oberflächenschutzes gewählt werden kann. Sie können in derselben Baugruppe unterschiedliche Funktionen erfüllen.
Ja. BSTFLEX kann Standardrollen, zugeschnittene Bahnen und gefertigte Textilkomponenten nach Zeichnungen, Abmessungen und Betriebsanforderungen liefern.
Senden Sie BSTFLEX für Rollenware die erforderliche Dicke, das Gewicht, die Breite, die Rollenlänge, die Menge und die vorgesehene Schichtposition. Überprüfen Sie die verfügbaren Vermiculitbeschichtetes Glasfasergewebe-Spezifikationen als Ausgangspunkt.
Geben Sie für ein flexibles Ersatzband oder eine komplette Baugruppe Kanalabmessungen, Befestigungsdetails, Temperatur, Druck, Gaszusammensetzung, Bewegung und Fotos der bestehenden Installation an. BSTFLEX kann die Anforderungen über sein Angebot an Weichstoff-Gewebekompensatoren bewerten.
Weitere Glasfaser-, Silikat-, Keramik- und beschichtete Textiloptionen sind in der Kategorie Hochtemperaturgewebe verfügbar.
Kontaktieren Sie BSTFLEX für Materialauswahl, Muster und ein Projektangebot. Geben Sie deutlich an, ob sich die Anfrage auf Rollengewebe, eine gefertigte Textilkomponente, ein Ersatzband oder einen kompletten Kompensator bezieht.
