Abnehmbare Flanschisoliermanschette

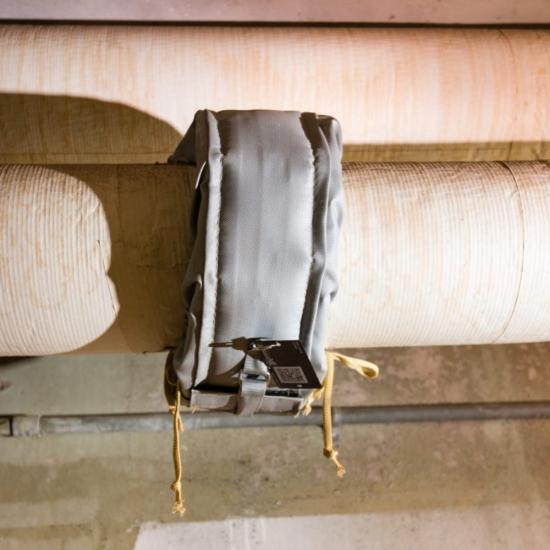

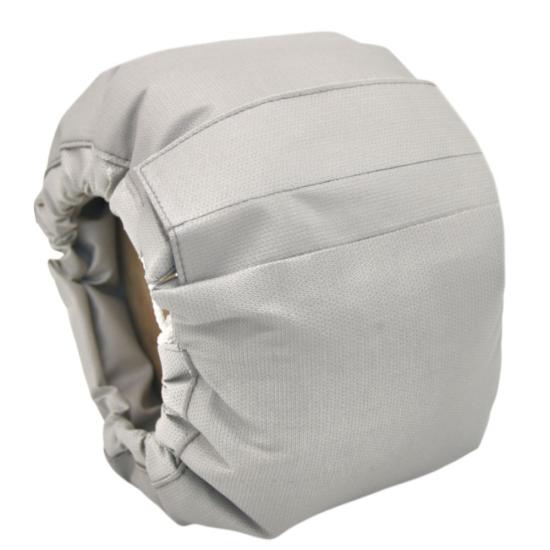

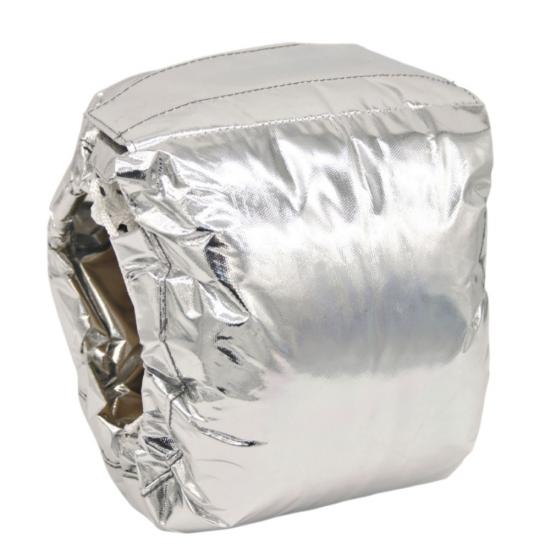

Eine abnehmbare Flanschisolierung ist eine maßgefertigte Thermohülle, die für Flanschverbindungen in industriellen Rohrleitungssystemen entwickelt wurde. Sie schließt die Isolationslücke um den Flanschkörper, die Schrauben und die angrenzende Rohrisolierung, während der Zugang zur Verbindung für Inspektionen, Nachziehen, Wartung oder Austausch erhalten bleibt.

BSTFLEX fertigt jede Flanschabdeckung nach den tatsächlichen Abmessungen der Ausrüstung und nicht nach einer Standardform. Kunden können eine Zeichnung, ein Aufmaßblatt, Fotos oder ein physisches Muster einsenden. Die Geometrie der Abdeckung, die Isolationsdicke, das Gewebesystem und die Befestigungsart werden dann entsprechend der Betriebstemperatur, der Betriebsumgebung und den Wartungsanforderungen ausgewählt.

Warum Flansche eine abnehmbare Isolierung benötigen

Flanschverbindungen bleiben häufig ungeschützt, da starre Isolierungen um Schrauben und unregelmäßige Profile herum nur schwer zu entfernen und wieder anzubringen sind. Ein ungeschützter heißer Flansch kann zu einer konzentrierten Wärmeverlustquelle werden und eine heiße Oberfläche in der Nähe von Bedienern, Kabeln oder angrenzenden Geräten erzeugen.

Eine passgenaue, abnehmbare Isolierhülle bietet thermischen Schutz, ohne die Verbindung dauerhaft zu versiegeln. Wenn Wartungsarbeiten erforderlich sind, können die Befestigungen gelöst und die gesamte Abdeckung entfernt werden. Nach Abschluss der Arbeiten kann dieselbe Abdeckung normalerweise wieder installiert werden, wodurch ein wiederholtes Schneiden und Ersetzen herkömmlicher Isolierungen vermieden wird.

• Hilft, den Wärmeverlust bei freiliegenden Flanschbaugruppen zu reduzieren
• Hilft, die Temperatur zugänglicher Oberflächen zu senken
• Ermöglicht schnellen Zugriff auf Flanschschrauben und Dichtungsbereiche
• Unterstützt wiederholtes Abnehmen und Wiederanbringen
• Passt für unregelmäßige Formen, beengte Platzverhältnisse und nahegelegene Komponenten
• Kann für heiße Innen-, Außen- oder Prozessumgebungen hergestellt werden

Maßanfertigung für jede Flanschbaugruppe

Der Außendurchmesser allein reicht nicht aus, um eine zuverlässige Flanschabdeckung herzustellen. Schraubenlänge, Rohrisolationsdicke, Flanschbreite, angrenzende Armaturen und Installationsabstände können das fertige Muster beeinflussen. BSTFLEX überprüft die komplette Baugruppe, bevor die Konstruktion bestätigt wird.

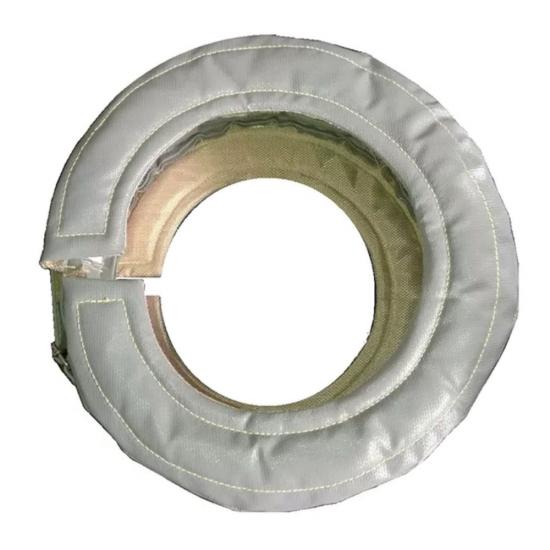

Die Abdeckung kann als einteilige Wickelhülle oder bei begrenztem Zugang als geteilte Konstruktion gefertigt werden. Öffnungen, Überlappungen, verstärkte Kanten und lokale Ausschnitte können für Stützen, Abläufe, Instrumente oder nahegelegene Rohrleitungen eingearbeitet werden. Identifikationsetiketten können ebenfalls hinzugefügt werden, wenn eine Anlage viele ähnliche Abdeckungen verwendet.

Typische Materialoptionen

Die Temperaturbeständigkeit der Materialien kann nicht auf die fertige Abdeckung angewendet werden, ohne die komplette Baugruppe zu überprüfen. Das Außengewebe, der Isolationskern, die Auskleidung, das Garn, die Befestigungselemente und die Installationsmethode müssen unter den tatsächlichen Betriebsbedingungen zusammenwirken.

Flanschtypen und Anwendungen

BSTFLEX kann Isolierhüllen für Flansche mit Dichtleiste, Flansche mit glatter Dichtfläche, Rohrverschraubungen und andere Flanschverbindungen herstellen. Die Konstruktionen können an horizontale Rohrleitungen, vertikale Rohrleitungen, eng gekoppelte Ventilbaugruppen und Flansche in der Nähe von Wänden, Stützen oder anderen Geräten angepasst werden.

• Dampfverteilungs- und Kondensatsysteme
• Warmwasser- und Wärmeträgerölleitungen
• Öl- und Prozessleitungen
• Stromerzeugungsanlagen
• Chemische und petrochemische Verarbeitung
• Raffinerien und Industrieanlagen
• Prozessanlagen für Lebensmittel und Getränke
• Schiffsmaschinenräume und Abgassysteme
• Kessel, Wärmetauscher und Versorgungssysteme
• OEM-Maschinen und auf Rahmen montierte Anlagen

Für ein Angebot erforderliche Informationen

Genaue Projektinformationen helfen, Störungen mit Schrauben, Stützen und Anlagen in der Nähe zu vermeiden. Geben Sie für eine neue Flanschisolierabdeckung so viele der folgenden Details wie möglich an:

1. Flansch-Außendurchmesser
2. Rohr-Außendurchmesser
3. Gesamte axiale Breite über Flansch und Bolzenüberstände
4. Durchmesser und Dicke der vorhandenen Rohrisolierung
5. Betriebstemperatur und maximale kurzzeitige Belastung
6. Innen- oder Außeninstallation
7. Vorhandensein von Öl, Wasser, Chemikalien, Vibrationen oder Abrieb
8. Abstand zu Wänden, Stützen, Ventilen und angrenzenden Anlagen
9. Erforderliche Isolierdicke oder Ziel-Oberflächentemperatur
10. Menge, Fotos, Zeichnungen oder ein physisches Muster

Bei komplexen Baugruppen ist ein Foto mit markierten Abmessungen oder eine einfache Maßzeichnung meist nützlicher als nur die Flanschgröße. BSTFLEX kann auch nach einem freigegebenen Muster arbeiten, wenn bei Nachbestellungen eine gleichbleibende Passform erforderlich ist.

Verschluss- und Installationsoptionen

Die Befestigungsmethode sollte sowohl auf die Arbeitstemperatur als auch auf die Handhabung der Abdeckung durch das Wartungspersonal abgestimmt sein. D-Ringe mit Riemen bieten eine einstellbare Spannung und eignen sich für viele allgemeine industrielle Anwendungen. Edelstahlhaken, Bindedraht und Federn sind erhältlich, wenn höhere Temperaturen, Vibrationen oder häufiger Zugang einen Ganzmetallverschluss erfordern.

Das Muster kann Überlappungslaschen um die Rohröffnungen enthalten, um freiliegende Lücken zu reduzieren. Verstärkte Zuglaschen und klar positionierte Verschlüsse können das Entfernen mit Arbeitshandschuhen vereinfachen. Wo die Ausrichtung wichtig ist, können dauerhafte Etiketten die Anlagennummer, die Durchflussrichtung oder die Installationsposition kennzeichnen.

Flanschisolierabdeckung oder Flanschschutz?

Eine Flanschisolierabdeckung und ein Flanschschutz dienen unterschiedlichen Zwecken. Die Isolierabdeckung ist ein mehrschichtiges Thermoprodukt, das den Wärmetransfer reduzieren und einen abnehmbaren Zugang ermöglichen soll. Ein Flanschschutz oder Spritzschutz dient in erster Linie dazu, Leckagen aus einer unter Druck stehenden Flanschverbindung einzudämmen oder anzuzeigen.

Ein Produkt sollte nicht automatisch als Ersatz für das andere behandelt werden. Wenn ein Projekt sowohl eine Wärmeisolierung als auch einen Leckageschutz erfordert, muss das Design in Bezug auf Prozessmedien, Druck, Entwässerung, Inspektionsanforderungen und Sicherheitsverfahren überprüft werden.

Herstellung von OEM- und Ersatzabdeckungen

BSTFLEX unterstützt Einzelprototypen, Ersatzabdeckungen und wiederkehrende OEM-Produktionen. Abdeckungen können nach Kundenzeichnungen, Vor-Ort-Messungen, Fotos, Schablonen oder freigegebenen Mustern gefertigt werden. Für wiederkehrende Programme können Teilenummern, Kennzeichnungsetiketten und Verpackungsanforderungen in die Produktionsspezifikation aufgenommen werden.

Ersatzprojekte sollten Informationen über die Konstruktion der vorherigen Abdeckung und den Grund für den Austausch enthalten. Hitzeschäden, chemische Einwirkung, gerissene Befestigungen, schlechte Passform oder eingeschränkter Wartungszugang erfordern möglicherweise ein anderes Material oder Muster anstelle einer direkten Kopie.

Zugehörige abnehmbare Isolierprodukte

• Abnehmbare Isolierdecken und -jacken
• Abnehmbare Ventilisolierjacken
• Silikonbeschichtetes Glasfasergewebe für Isolierabdeckungen
• Herstellung kundenspezifischer abnehmbarer Isolierdecken

Häufig gestellte Fragen

Werden die Flanschisolierabdeckungen in Standardgrößen hergestellt?

Sie werden normalerweise auf Bestellung gefertigt, da Flanschdurchmesser, Bolzenüberstand, Rohrisolierung und Installationsabstand zwischen den Systemen variieren. Standard-Flanschdaten können als Ausgangspunkt verwendet werden, aber die installierte Baugruppe sollte vor der Produktion überprüft werden.

Kann die Abdeckung entfernt und wiederverwendet werden?

Ja. Das Produkt ist so konzipiert, dass es bei Inspektionen oder Wartungsarbeiten geöffnet und wieder installiert werden kann. Die tatsächliche Lebensdauer hängt von Temperatur, Handhabung, Verschmutzung, mechanischer Beschädigung und davon ab, ob die ausgewählten Materialien zur Betriebsumgebung passen.

Kann eine Abdeckung sowohl ein Ventil als auch dessen angrenzende Flansche isolieren?

Ja, aber eine kombinierte Ventil- und Flanschummantelung ist nicht immer die beste Lösung. Separate Abdeckungen können einen schnelleren Zugang zu einer Komponente ermöglichen, während eine kombinierte Abdeckung Nähte und offene Spalten reduzieren kann. BSTFLEX kann beide Optionen anhand der Gerätezeichnung prüfen.

Können Flanschabdeckungen für den Außenbereich hergestellt werden?

Ja. Außendesigns können wetterfeste Außenstoffe, geschützte Nähte, Entwässerungsdetails und geeignete Verschlüsse verwenden. Die fertige Abdeckung sollte dennoch so installiert werden, dass sich kein Wasser im Isoliersystem ansammeln kann.

Was ist der Unterschied zwischen einer Isolierabdeckung, einer Ummantelung und einer Isolierdecke?

Im industriellen Einkauf werden diese Begriffe oft für die gleiche allgemeine Art von flexibler, abnehmbarer Isolierung verwendet. Flanschisolierabdeckung ist die klarste Produktbezeichnung, da sie sowohl die isolierte Komponente als auch die Funktion des Produkts identifiziert.

Kann BSTFLEX anhand eines Musters fertigen?

Ja. Ein brauchbares Muster kann helfen, Form, Verschlüsse und Installationsreihenfolge zu bestätigen. Bekannte Passformprobleme oder beschädigte Bereiche sollten identifiziert werden, damit sie bei der neuen Abdeckung nicht wiederholt werden.

Fordern Sie eine maßgeschneiderte Flanschisolierabdeckung an

Senden Sie die Flanschabmessungen, Betriebstemperatur, Menge, Fotos und verfügbare Zeichnungen an BSTFLEX. Wir prüfen den Schichtaufbau, die Befestigungsmethode, den Installationsabstand und den Fertigungsansatz für Ihre Anwendung.
