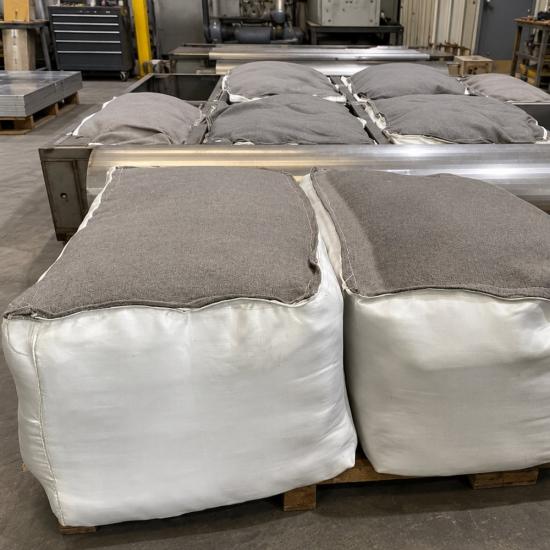

Hochtemperatur-Schalldämpfungs-Kissen für Schalldämpfer

Hochtemperatur-Akustikkissen sind vorgefertigte akustische Füllkomponenten, die in industriellen Abgasschalldämpfern und akustischen Kulissen installiert werden. Ihre Hauptfunktion besteht darin, Schallenergie zu absorbieren und gleichzeitig die faserige Isolierung unter Hochtemperatur- und Hochgeschwindigkeits-Abgasbedingungen sicher eingeschlossen zu halten.

Im Vergleich zu loser Schüttung oder einzeln installierten Isolierschichten bietet ein genähtes Akustikkissen eine kontrollierte Form, gleichmäßige Dichte und eine einfachere Installation. Es trägt zudem dazu bei, Isolationsverschiebungen, Fasermigration und lokalen Materialverlust durch Abgasbewegung und Vibrationen zu reduzieren.

Das Produkt eignet sich sowohl für die Herstellung neuer Schalldämpfer als auch für den Austausch beschädigter oder degradierter akustischer Füllungen in bestehenden Anlagen.

Typische Anwendungen

Hochtemperatur-Akustikkissen können verwendet werden in:

• Gasturbinen-Abgasschalldämpfern

• Industrie-Abgasschalldämpfern

• Abgaskamin-Schalldämpfern

• Kulissenschalldämpfern

• Akustischen Kulissen

• Abgassystemen für die Energieerzeugung

• Industrie-Kanalschalldämpfern

• Hochtemperatur-Lüftungssystemen

• Turbinen-Abgassystemen

• Schallschutzkapselungen und Akustikpaneelen

Kundenspezifische Konstruktion

Das Akustikkissen kann entsprechend der Betriebsumgebung und dem Schalldämpferdesign konstruiert werden.

Mögliche Anpassungen können umfassen:

• Kundenspezifische Länge und Breite

• Kundenspezifische Kissenstärke

• Verschiedene Dichten des akustischen Kerns

• Hitzebeständige faserige Kernmaterialien

• Außenhüllen aus Glasfasergewebe

• Außenhüllen aus Silikagewebe

• Verstärkung durch Edelstahldrahtgeflecht

• Hochtemperatur-Nähgarn

• Mehrere Schutzschichten

• Spezielle Formen für vorhandene Schalldämpferhohlräume

Die endgültige Konstruktion sollte entsprechend der Temperatur, Gasgeschwindigkeit, Vibration, akustischen Anforderungen und mechanischen Belastung ausgewählt werden.

Akustische Kernmaterialien

Je nach erforderlichem Temperaturbereich und akustischer Leistung können unterschiedliche faserige Isolationsmaterialien verwendet werden.

Mögliche Kernmaterialien umfassen:

• Glasfaserisolierung

• Hochtemperatur-Glasfaser

• Silikafasermaterialien

• Keramikfasermaterialien

• Andere hitzebeständige akustische Isolierfasern

Kerndichte und -stärke können entsprechend dem verfügbaren Kulissenraum und der erforderlichen Schallabsorptionsleistung angepasst werden.

Schützende Außenschichten

Die Außenhülle schützt den akustischen Kern und trägt dazu bei, die Form des Kissens während der Installation und im Betrieb beizubehalten.

Je nach Anwendung kann die Konstruktion Folgendes umfassen:

• Glasfasergewebe

• Kieselsäuregewebe

• Hochtemperatur-Textilschichten

• Edelstahldrahtgewebe

• Zusätzliche erosionsbeständige Verstärkung

Bei Anwendungen mit hoher Abgasgeschwindigkeit können Edelstahlgewebe oder zusätzliche Schutzschichten eingearbeitet werden, um die mechanische Stabilität und den Faserhalt zu verbessern.

Kundenspezifische Größe und Form

Jeder Abgasschalldämpfer kann ein anderes Leitblechdesign verwenden, daher werden Akustikkissen normalerweise gemäß Zeichnungen, Abmessungen oder vorhandenen Mustern gefertigt.

Wichtige Abmessungen sind:

• Kissenlänge

• Kissenbreite

• Kissendicke

• Abmessungen des Leitblech-Hohlraums

• Erforderliche Kompression

• Kanten- und Eckgeometrie

Rechteckige, schmale Streifen und andere kundenspezifische Formen können entsprechend der Schalldämpferstruktur hergestellt werden.

Temperaturüberlegungen

Die zulässige Betriebstemperatur hängt vom gewählten Kernmaterial, dem Außengewebe, der Verstärkungsschicht und dem Nähsystem ab.

Anstatt eine einzige Temperaturbewertung für jede Konstruktion zu verwenden, sollte das Akustikkissen entsprechend der tatsächlichen Abgastemperatur und den Betriebsbedingungen ausgelegt werden.

Für Hochtemperaturanwendungen geben Sie bitte Folgendes an:

• Normale Betriebstemperatur

• Maximale Expositionstemperatur

• Abgasgeschwindigkeit

• Kontinuierlicher oder intermittierender Betrieb

• Erforderliche Lebensdauer

Diese Informationen helfen bei der Bestimmung der geeigneten Materialkombination.

Vorteile

Hochtemperatur-Akustikkissen bieten mehrere praktische Vorteile für industrielle Abgasschalldämpferanwendungen:

• Kontrollierte Schalldämmungsdichte

• Kundenspezifische Abmessungen für Schalldämpfer-Hohlräume

• Einfachere Installation und Austausch

• Reduzierte Migration loser Fasern

• Verbesserter Isolationshalt

• Geeignet für Hochtemperaturumgebungen

• Mehrere Verstärkungsoptionen

• OEM- und Ersatzteilproduktion

• Kundenspezifische Materialkombinationen

• Geeignet für kleine und große Produktionsmengen

Ersatz-Akustikkissen

Bestehende Gasturbinen- oder Industrieabgasschalldämpfer erfordern nach längerem Betrieb möglicherweise einen Austausch der akustischen Füllung aufgrund von Fasererosion, Kontamination, Vibration, thermischer Wechselbeanspruchung oder mechanischer Beschädigung.

Ersatzkissen können hergestellt werden aus:

• Vorhandenen Zeichnungen

• Kundenmaßen

• Fotos

• Originalmustern

• Messungen des Kulissenhohlraums

Für Austauschprojekte sollten nach Möglichkeit die vorhandene Kissenlänge, -breite, -dicke, Kerndichte und Außenkonstruktion identifiziert werden.

OEM-Fertigung

Wir fertigen kundenspezifische akustische Isolierkissen für Hersteller von Industrieabgasschalldämpfern, Lieferanten von Stromerzeugungsanlagen, Ingenieurbüros und Wartungsunternehmen.

Die Produktion kann auf Basis von Kundenzeichnungen oder Projektspezifikationen erfolgen.

Verfügbare OEM-Dienstleistungen umfassen:

• Kundenspezifische Maße

• Kundenspezifische Materialien

• Verschiedene Isolierdichten

• Verstärkte Konstruktionen

• Prototypenentwicklung

• Kleinserienfertigung

• Serienfertigung

• Herstellung von Ersatzteilen

Für die Angebotsanfrage erforderliche Informationen

Um ein genaues Angebot zu erstellen, geben Sie bitte so viele der folgenden Informationen wie möglich an:

• Kissenlänge

• Kissenbreite

• Kissendicke

• Erforderliche Menge

• Betriebstemperatur

• Maximale Temperatur

• Anforderung an den akustischen Kern

• Erforderliche Isolierdichte

• Anforderung an das Außengewebe

• Anforderung an das Edelstahlgewebe

• Abgasgeschwindigkeit, falls verfügbar

• Zeichnung des Schalldämpfers oder der Kulisse

• Fotos der vorhandenen Komponente

• Originalmuster, falls verfügbar

Wenn die genaue Konstruktion nicht bekannt ist, können Abmessungen, Betriebsbedingungen und Anwendungsinformationen als Ausgangspunkt für die Materialauswahl und Produktentwicklung verwendet werden.

Hersteller von kundenspezifischen Hochtemperatur-Akustikkissen

Hochtemperatur-Akustikkissen können passend für verschiedene Gasturbinen-Abgasschalldämpfer, Industrieschalldämpferkulissen und akustische Hochtemperatursysteme hergestellt werden.

Senden Sie uns Ihre Zeichnung, Abmessungen, Betriebstemperatur, Menge oder ein vorhandenes Muster zur Bewertung. Wir können das Akustikkissen gemäß Ihren Projektanforderungen fertigen und geeignete Material- und Konstruktionsoptionen für OEM- oder Ersatzanwendungen anbieten.
