Tadpole-Dichtung für Industrieofentüren: Auswahl, Austausch und OEM-Leitfaden

Industrieofentüren erfordern mehr als einen einfachen hitzebeständigen Streifen. Die Dichtung muss den Kontakt um die gesamte Öffnung aufrechterhalten und gleichzeitig wiederholte Schließzyklen, Wärmeausdehnung, Temperaturänderungen und mögliche Abweichungen im Türrahmen bewältigen.

Eine Tadpole-Dichtung für Industrieofentürenverwendet ein Wulst-und-Fahnen-Profil, um die Dichtungsfunktion von der Befestigungsfunktion zu trennen. Der komprimierbare Wulst berührt den Türrahmen, während die Fahne einen stabilen Bereich zur Befestigung bietet.

BSTFLEX fertigt kundenspezifische industrielle Tadpole-Dichtungen und Ofentürdichtungen unter Verwendung von Glasfaser, Silika, Keramik, beschichteten Geweben und verstärkten Kernkonstruktionen für OEM- und Austauschanwendungen.

Warum Industrieofentüren das richtige Dichtungsdesign benötigen

Industrieöfen funktionieren anders als gewöhnliche Haushaltsgeräte. Ihre Türen können sich während der Produktion hunderte oder tausende Male öffnen, und die Dichtung muss auch nach wiederholter Kompression einen zuverlässigen Kontakt gewährleisten.

Eine geeignete Ofentürdichtung muss Folgendes berücksichtigen:

• Betriebstemperatur
• Türschließkraft
• Kompressionsabstand
• Türausrichtung
• Wärmeausdehnung
• Öffnungshäufigkeit
• Reinigungsbedingungen
• Strahlungswärmebelastung
• Erforderliche Lebensdauer

Die Auswahl allein nach Temperaturbereich kann zu einem ungeeigneten Ersatz führen. Die gesamte Konstruktion, einschließlich Abdeckung, Kern und Profilgeometrie, bestimmt, wie die Dichtung funktioniert.

Was ist eine Tadpole-Dichtung für Ofentüren?

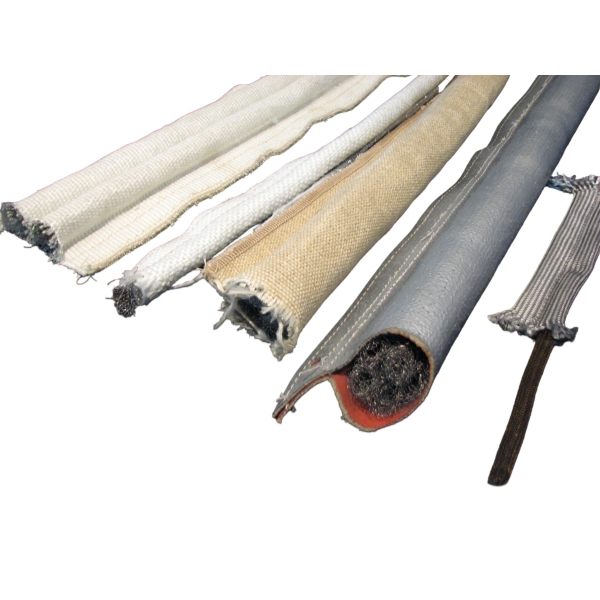

Eine Tadpole-Dichtung ist ein flexibles Dichtungsprofil, das aus einem abgerundeten Wulst und einer flachen Befestigungsfahne besteht.

Dieses Design unterscheidet sich von einem flachen Dichtungsband, da der Wulst eine dedizierte Kompressionszone schafft, während die Fahne die Dichtung in Position hält.

So wählen Sie eine Industrieofentürdichtung aus

1. Messen Sie den Spalt bei geschlossener Tür

Das wichtigste Maß ist nicht der Durchmesser der alten Dichtung. Es ist der tatsächliche Raum, der bei geschlossener Ofentür zur Verfügung steht.

Messen Sie:

• Minimaler Dichtungsspalt
• Maximaler Dichtungsspalt
• Ebenheit des Türrahmens
• Eckbedingungen
• Montageraum für die Dichtungsfahne

Eine zu große Dichtung erfordert möglicherweise eine übermäßige Schließkraft. Eine zu kleine Dichtung stellt möglicherweise keinen kontinuierlichen Kontakt sicher.

2. Bestimmen Sie die erforderliche Kompression

Der Wulst muss ausreichend komprimiert werden, um Kontakt herzustellen, aber dennoch seine Rückstellfähigkeit beibehalten.

Die erforderliche Kompression hängt ab von:

• Wulstgröße
• Kernkonstruktion
• Türdruck
• Rahmengeometrie
• Öffnungshäufigkeit

Ein Glasfaserkern, Edelstahlkern und Hohlmetallkern können selbst bei ähnlichen Außenmaßen ein unterschiedliches Kompressionsverhalten aufweisen.

3. Wählen Sie das Abdeckungsmaterial

Die Betriebsumgebung des Ofens bestimmt das geeignete Abdeckungsmaterial.

Glasfaser-Ofentür-Tadpole-Dichtung

Glasfaser wird häufig für Industrieöfen gewählt, da sie eine flexible, gewebte Abdeckung mit guter thermischer Stabilität bietet.

BSTFLEX bietet verschiedene Glasfaserkonstruktionen an:

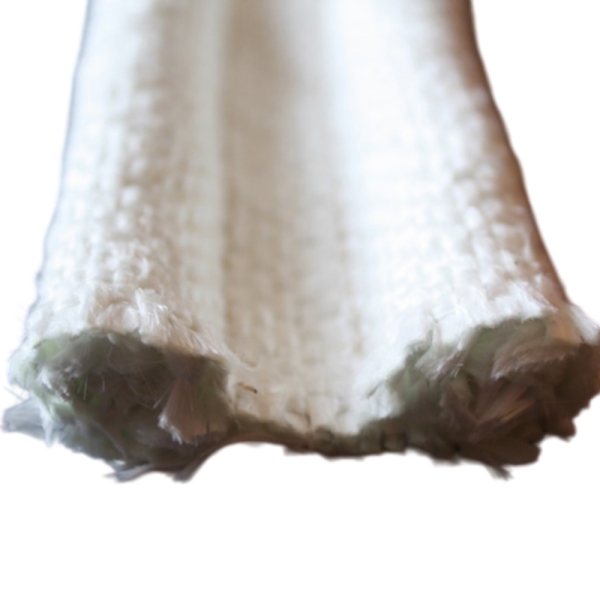

• Tadpole-Dichtung mit Glasfaserabdeckung und Glasfaserkern

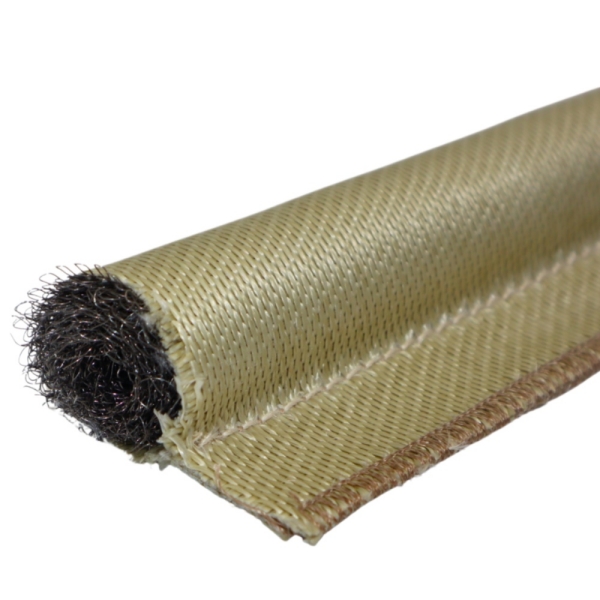

• Tadpole-Dichtung mit Glasfaserabdeckung und Edelstahlkern

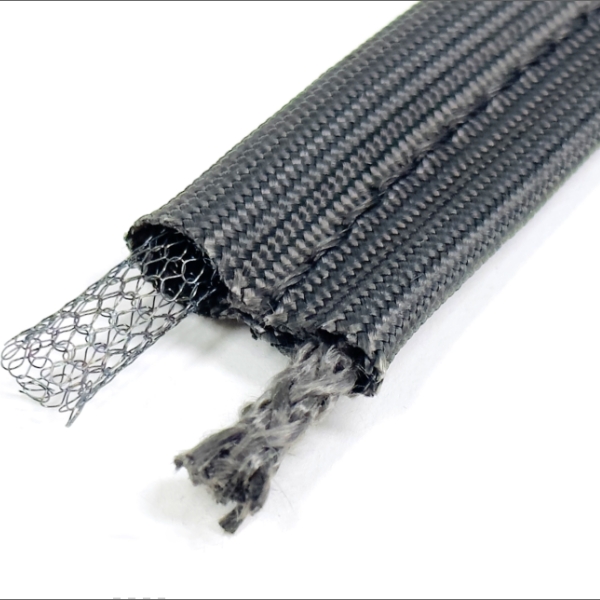

• Tadpole-Dichtung mit Glasfaserabdeckung und hohlem Edelstahlkern

Silica-Ofentürdichtung

Silica-Gewebe wird verwendet, wenn eine höhere Temperaturbeständigkeit des Textils erforderlich ist als bei Standard-Glasfaserkonstruktionen.

Silica-Optionen umfassen:

• Tadpole-Dichtung mit Silica-Gewebeabdeckung und Inconel-Kern
• Tadpole-Dichtung mit Silica-Gewebeabdeckung und Keramikkern

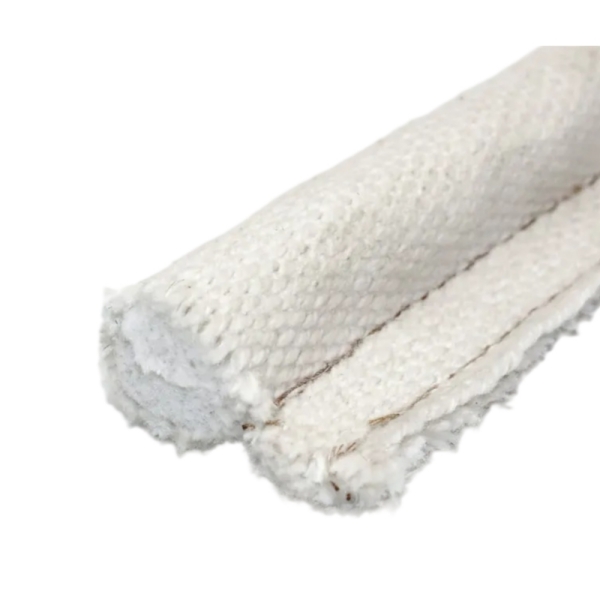

Keramik-Ofentür-Tadpole-Dichtung

Keramikgewebekonstruktionen eignen sich für anspruchsvolle thermische Verarbeitungsanlagen, bei denen die Dichtung erhöhten Temperaturen ausgesetzt ist.

• Tadpole-Dichtung mit Keramikgewebeabdeckung und Keramikkern
• Tadpole-Dichtung mit Keramikgewebeabdeckung und Inconel-Kern

Kernoptionen für Ofentürdichtungen

Der Kern bestimmt, wie der Wulst bei Kompression reagiert.

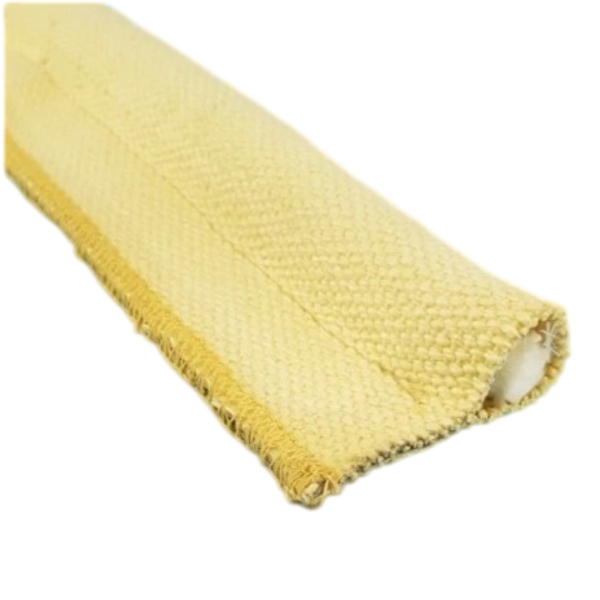

Austauschprozess für Industrieofendichtungen

Schritt 1: Vorhandene Dichtung entfernen und prüfen

Aufzeichnen:

• Ursprüngliches Dichtungsprofil
• Abdeckmaterial
• Kernaufbau
• Befestigungsmethode
• Ort der Beschädigung

Schritt 2: Ursprüngliches Profil messen

Messen:

• Wulstdurchmesser
• Wulsthöhe
• Fahnenbreite
• Gesamtprofilbreite
• Fertige Länge

Schritt 3: Betriebsbedingungen des Ofens bestätigen

Bereitstellen:

• Dauertemperatur
• Maximale Temperatur
• Häufigkeit der Heizzyklen
• Atmosphäre im Ofen
• Reinigungschemikalien

Schritt 4: Ersatzkonstruktion auswählen

Der Ersatz sollte der Anwendung entsprechen, nicht nur dem alten Aussehen.

Anwendungen für Tadpole-Dichtungen in Industrieöfen

• Industrielle Chargenöfen
• Pulverbeschichtungsöfen
• Durchlauföfen
• Wärmebehandlungsöfen
• Trockenöfen
• Härteöfen
• Begehbare Öfen
• Industrieheizkammern
• Thermische Verarbeitungsanlagen
• Kundenspezifische OEM-Öfen

Türdichtung für Pulverbeschichtungsofen

Pulverbeschichtungsöfen benötigen Dichtungen, die erhöhten Temperaturen und wiederholten Produktionszyklen standhalten.

Die richtige Dichtung hängt von der Ofentemperatur, dem Türdesign, den Kontaminationsbedingungen und dem erforderlichen Wartungsintervall ab.

Auswahl der Dichtung für Durchlauföfen

Durchlauföfen sind oft im Dauerbetrieb und häufigen thermischen Zyklen ausgesetzt.

Das Dichtungsdesign sollte Folgendes berücksichtigen:

• Türfrequenz
• Wärmebelastung
• Mechanische Bewegung
• Wartungsplan

Türdichtung für begehbare Öfen

Große begehbare Öfen erfordern typischerweise eine flexible Umfangsdichtung um große Türen herum.

Hohlkern- und verstärkte Kernkonstruktionen können je nach Schließkraft und Spaltvariation in Betracht gezogen werden.

Herstellung von OEM-Industrieofendichtungen

BSTFLEX unterstützt OEM-Kunden, die eine wiederholbare Produktion von Ofentürdichtungen benötigen.

Der OEM-Service umfasst:

• Entwicklung kundenspezifischer Profile
• Materialauswahl
• Prototypenfertigung
• Musterfreigabe
• Massenfertigung
• Wiederholungsbestellungen

So fordern Sie ein Angebot für eine Tadpole-Dichtung für Ofentüren an

Häufig gestellte Fragen

Was ist die beste Dichtung für eine Industrieofentür?

Die beste Dichtung hängt von der Ofentemperatur, dem Türdesign, dem Kompressionsbedarf und der Betriebsumgebung ab. Glasfaser-, Silika-, Keramik- und verstärkte Kernkonstruktionen werden entsprechend den tatsächlichen Bedingungen ausgewählt.

Wie oft sollte eine Industrieofendichtung ausgetauscht werden?

Die Austauschhäufigkeit hängt von der Temperaturbelastung, den Öffnungszyklen, der Kompression, der Verschmutzung und der Installationsqualität ab. Eine regelmäßige Inspektion wird empfohlen.

Kann BSTFLEX Ersatz-Ofentürdichtungen herstellen?

Ja. Ersatzdichtungen können anhand von Zeichnungen, Mustern, Abmessungen oder Geräteinformationen angefertigt werden.

Können Sie maßgefertigte Ofentürdichtungen herstellen?

Ja. Wulstdurchmesser, Fahnenbreite, Länge, Abdeckmaterial und Kernaufbau können individuell angepasst werden.

Hersteller von maßgefertigten Tadpole-Dichtungen für Industrieofentüren

BSTFLEX stellt maßgefertigte Tadpole-Dichtungen für Industrieofentüren für OEM-Gerätehersteller, Wartungsunternehmen und industrielle Anwender her.

Für eine maßgeschneiderte Lösung geben Sie bitte Folgendes an:

• Vorhandenes Dichtungsmuster
• Zeichnung
• Ofenmodell
• Temperaturanforderungen
• Abmessungen
• Menge

Kontaktieren Sie BSTFLEX für die Herstellung von maßgefertigten Ofentürdichtungen.
