Gewebekompensatoren für Stahlwerke und Ofenabgaskanäle

Ein Gewebekompensator für ein Stahlwerk muss für seine exakte Position im Abgassystem spezifiziert werden. Ein Anschluss in der Nähe eines Ofens, ein gekühlter Absaugkanal und ein Ventilatoreinlass können zur selben Prozesslinie gehören, aber sie sind nicht notwendigerweise denselben Temperaturen, Drücken, Staubbelastungen oder Bewegungen ausgesetzt.

Gewebekompensatoren bieten flexible Verbindungen in geeigneten Niederdruck-Gasleitungen. Sie gleichen spezifizierte thermische Ausdehnungen und Geräteverschiebungen aus, während sie die erforderliche Gasdichtheit aufrechterhalten. Im Ofenabgasbetrieb müssen das flexible Band, die Isolierung, die Befestigungen und der interne Schutz als eine Baugruppe zusammenwirken.

BSTFLEX fertigt kundenspezifische nichtmetallische Gewebekompensatoren für industrielle Rohrleitungen, Heißluft-, Abgas- und Rauchgasanwendungen. Runde, rechteckige und projektspezifische Konfigurationen können anhand von Kundenzeichnungen und Betriebsdaten bewertet werden.

Wo Gewebekompensatoren in der Rohrleitung von Stahlwerken eingesetzt werden

Der Name der Anlage ist der Ausgangspunkt, nicht die vollständige Spezifikation. Identifizieren Sie den Anschluss auf der Anlagenzeichnung und erklären Sie, was ihn während des Normalbetriebs, des Anfahrens, des Herunterfahrens und bei glaubhaften Störfällen erreicht.

Abgas von Elektrolichtbogenöfen erfordert eine standortspezifische Überprüfung

Ein Entstaubungssystem für Elektrolichtbogenöfen kann wassergekühlte Primärkanäle, zusätzliche Gaskühlung, sekundäre Rauchgasabsaugung, Filtration und Saugzugventilatoren umfassen. Diese Abschnitte erfüllen unterschiedliche Funktionen und sollten nicht eine allgemeine Kompensatorspezifikation erhalten.

Ein Gewebeverbinder ist kein automatischer Ersatz für einen wassergekühlten Kanal, eine Gleitverbindung oder eine andere Komponente, die für direktes Ofenabgas ausgelegt ist. Der Anlagendesigner muss den vorgeschlagenen Installationspunkt und die Betriebsgrenzen genehmigen. Die Ofenprozesstemperatur ist kein Ersatz für die gemessene oder berechnete Gastemperatur an diesem Anschluss.

Ebenso sollte nicht davon ausgegangen werden, dass ein stationärer Kanalkompensator das Kippen des Ofens, das Anheben des Daches oder andere große Gerätebewegungen ausgleicht, es sei denn, diese Bewegung wurde explizit in sein Design einbezogen.

Thermische Zyklen sind genauso wichtig wie die Spitzentemperatur

Für einen Ofenkanalkompensator, zeichnen Sie auf, wie sich die Temperatur ändert, anstatt nur ihren höchsten Wert anzugeben. Ein stetiger Abgasbetrieb und ein Anschluss, der wiederholten Temperaturschwankungen ausgesetzt ist, können unterschiedliche Bewertungen erfordern, selbst wenn ihre maximalen Temperaturen ähnlich sind.

Nützliche Informationen umfassen die normale Betriebstemperatur, die maximale Exkursionstemperatur, die Dauer der Exkursion, die Heiz- und Kühlfrequenz sowie die entsprechende Kanalbewegung. Gehen Sie nicht davon aus, dass jeder Ofenabgaskanal nach jedem Produktionszyklus auf Umgebungstemperatur zurückkehrt.

Ein Gewebe-Kompensator für hohe Temperaturen kann Isolierung und einen Hitzeschutz verwenden, um seine Dichtungsmaterialien innerhalb ihres vorgesehenen Betriebsbereichs zu halten. Die Temperaturbeständigkeit bezieht sich auf die gesamte Konstruktion, nicht nur auf das Gewebe mit der höchsten veröffentlichten Einstufung.

Externe Strahlungswärme ist ein separater Auslegungsparameter

Das Gas im Kanal ist nicht die einzige mögliche Wärmequelle. Eine nahegelegene Ofenöffnung, eine heiße Geräteoberfläche oder ein erhitztes Produkt können die Außenseite des flexiblen Elements Strahlungswärme aussetzen.

Geben Sie die Position, den Abstand und die Ausrichtung des Kompensators im Verhältnis zu nahegelegenen Wärmequellen an. Fotos der umliegenden Ausrüstung können helfen, eine Belastung zu identifizieren, die in einer Kanaltemperaturspezifikation fehlt.

Jedes vorgeschlagene externe Schutzschild oder jede Abdeckung sollte hinsichtlich Wärmeableitung, Bewegungsspielraum und Wartungszugang überprüft werden. Gehen Sie nicht davon aus, dass das Umwickeln des gesamten Kompensators mit zusätzlicher Isolierung dessen Leistung verbessert.

Für die Beziehung zwischen Prozesstemperatur, Isolierung und Dichtungsschichttemperatur lesen Sie Gewebe-Kompensatoren für hohe Temperaturen für Abgaskanäle.

Staubschutz beginnt beim Strömungsweg

Wo Abgase abrasive Feststoffe mitführen, kann ein Leitblech das flexible Band vor direktem Strömungsaufprall schützen. Eine Ablagerungsbarriere adressiert ein anderes Problem: Partikelansammlungen im Kompensatorhohlraum. Keine der Komponenten sollte als Ersatz für die gasdichte Membran betrachtet werden.

Geben Sie die Partikelbedingungen, die Strömungsrichtung und verfügbare Geschwindigkeitsdaten an. Fügen Sie nahegelegene Krümmer, Drosselklappen oder Querschnittsänderungen in die Zeichnung ein. Überprüfen Sie die Überlappung und den Freiraum des Leitblechs über die gesamte erforderliche Bewegung hinweg, nicht nur in der Stillstandsposition.

Ein dickeres Band beseitigt weder den Kontakt zwischen Metall und Gewebe, noch stellt es den durch Ablagerungen belegten Bewegungsraum wieder her.

Unterdruck und Ventilatorpulsationen erfordern besondere Aufmerksamkeit

Unterdruck kann das Band nach innen ziehen; Druckschwankungen in der Nähe von Ventilatoren oder Drosselklappen können wiederholtes Flattern verursachen. Beide Bedingungen müssen zusammen mit der Kompensatorgeometrie und dem internen Freiraum bewertet werden.

Geben Sie den Betriebs- und Auslegungsdruck mit Vorzeichen und Einheiten an. Melden Sie bekannte Transienten, Schwingungsamplituden und Frequenzen, sofern verfügbar. Interpretieren Sie sichtbare Flexibilität nicht als Beweis dafür, dass das Band innerhalb seiner Auslegungsgrenzen arbeitet.

Eine geringe Federkraft des Gewebes bedeutet auch keine Nullbelastung für die umgebende Struktur. Druckbedingte Lasten und Stützanforderungen bleiben Teil der Auslegung des Kanalsystems.

Materialien nach ihrer Funktion im Kompensator auswählen

Das flexible Element benötigt möglicherweise Verstärkung, Gasabdichtung, thermischen Schutz und Beständigkeit gegen Umwelteinflüsse. Diese Funktionen müssen nicht vom selben Material erfüllt werden.

Unser Leitfaden zu Materialien für Gewebe-Kompensatoren erklärt die verschiedenen Rollen von PTFE, Silikon, Glasfaser und Silica. Die folgende Tabelle wendet diese Unterscheidung auf Ofenabgasprojekte an.

Dies sind mögliche Komponentenfunktionen, keine standardmäßige Schichtenfolge oder eine Erklärung, dass jedes aufgeführte Gewebe für jede Anwendung in Stahlwerken geeignet ist. Unbeschichtetes Gewebe sollte nicht als vollständige Gasabdichtung betrachtet werden. Ein universell einsetzbares beschichtetes Gewebe erfordert ebenfalls eine Bestätigung seiner Eignung für die beabsichtigte Kompensatorkonstruktion.

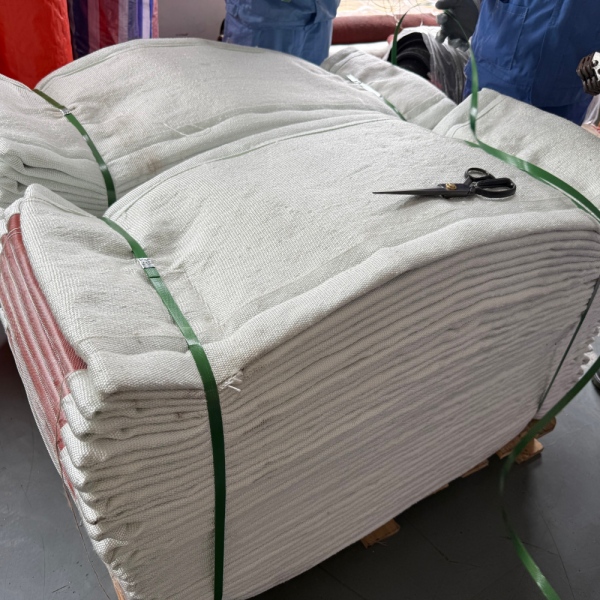

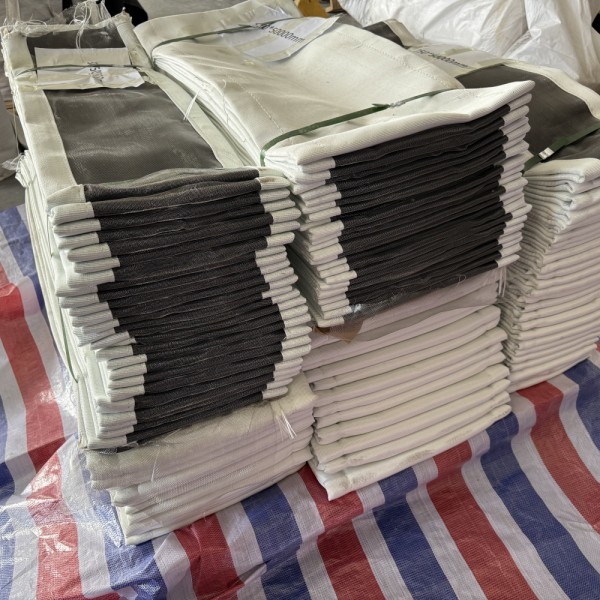

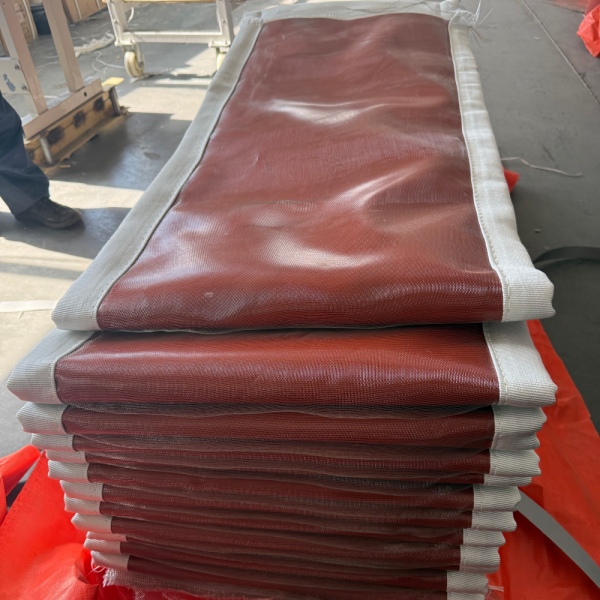

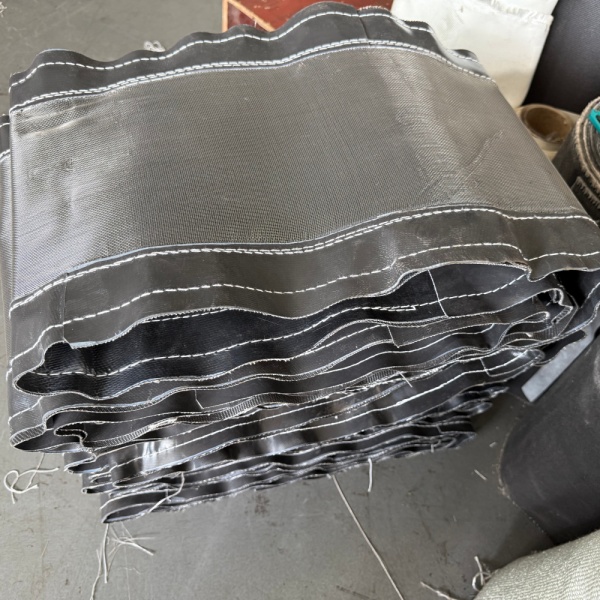

BSTFLEX liefert eine Reihe von Hochtemperaturgeweben. Geben Sie bei gefertigten Verbindungen die erforderliche Leistung des montierten Bandes und seiner Nähte an, anstatt sich allein auf Gewebegewicht, Dicke oder Beschichtungsnamen zu verlassen.

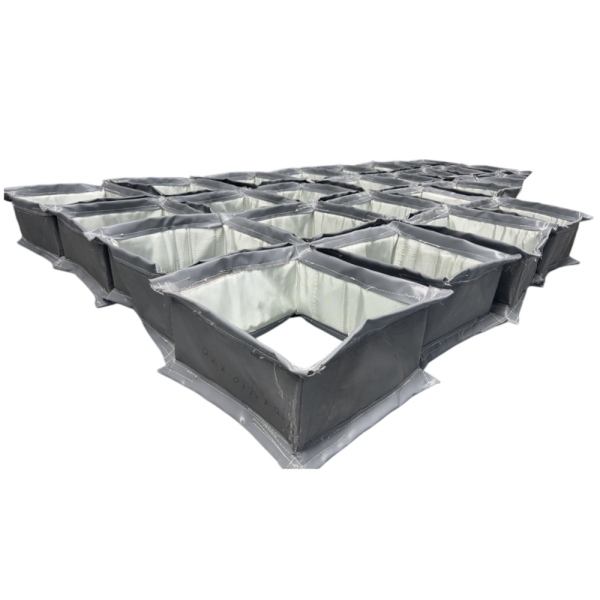

Runde und rechteckige Kanäle erfordern unterschiedliche Maßangaben

Abgassysteme in Stahlwerken verwenden unterschiedliche Kanalgeometrien. Gehen Sie nicht davon aus, dass die Öffnung rechteckig ist, nur weil die Installation groß ist.

Identifizieren Sie bei runden Anschlüssen den Öffnungsdurchmesser, den Befestigungsdurchmesser, Flanschdetails und die Ausrichtung des Lochbildes. Erfassen Sie bei rechteckigen Anschlüssen Breite, Höhe, Eckgeometrie und die relevanten Abmessungen an beiden Enden.

Halten Sie den installierten Verbindungsabstand getrennt von der entwickelten Breite des Gewebebandes. Klemmbereiche und der freie flexible Teil müssen im genehmigten Design berücksichtigt werden.

Für große rechteckige Anschlüsse finden Sie in unserem Artikel über rechteckige Gewebekompensatoren für industrielle Kanalsysteme detailliertere Informationen zu Ecken, Befestigungsgeometrie und Auskleidungsfreiraum.

Bewegung von einer vereinbarten Installationsposition aus angeben

Die Bewegungsanforderung sollte axiale Kompression und Ausdehnung separat, seitliche Verschiebung in beide Querrichtungen sowie Winkelbewegungen um definierte Achsen identifizieren. Geben Sie an, welche Bewegungen gleichzeitig auftreten.

Eine beabsichtigte Kaltvorspannung unterscheidet sich von unerwarteter Installationsfehlausrichtung. Beides muss aufgezeichnet werden, damit der Hersteller die Ausgangsposition und die während des Betriebs erforderliche Bewegung versteht.

Bitten Sie den Ingenieur des Kanalsystems, die Betriebsverschiebung festzulegen. Schätzen Sie die Bewegungsfähigkeit eines Gelenks nicht anhand der Lockerheit eines vorhandenen Bandes. Bestätigen Sie, dass Auskleidungen, Isolationskomponenten und umgebende Strukturen während des gesamten genehmigten Bewegungsbereichs frei bleiben.

Der Austausch sollte das Versagen beheben, nicht nur die Abmessungen

Eine Nachbestellung ist nur dann unkompliziert, wenn die vorherige Spezifikation weiterhin angemessen ist. Sammeln Sie vor dem Austausch eines Stahlwerkskompensators dessen Servicehistorie, Fotos, Maßprotokolle und alle Prozessänderungen seit der Installation.

Zeichnen Sie Beobachtungen auf, anstatt eine Ursache anzunehmen. Verschleiß neben einer Auskleidung, Risse an einer Klemme, Ablagerungen im Hohlraum und lokale Verfärbungen erfordern unterschiedliche Untersuchungen. Ein Gewebe für höhere Temperaturen löst nicht unbedingt Schäden, die durch Kontakt, Fehlausrichtung oder eingeschränkte Bewegung verursacht wurden.

Informationen zum Vermessungs- und Bestellverfahren finden Sie unter Ersatz-Gewebekompensatoren: wie man ein bestehendes Gelenk misst und spezifiziert.

Praktische Inspektion und Demontage müssen von autorisiertem Personal unter Einhaltung der Isolations-, Zugangssicherungs- und Genehmigungsverfahren des Standorts durchgeführt werden. Bestätigen Sie sichere Temperatur- und Druckbedingungen, eine ausreichende Kanalunterstützung und mögliche Kontaminationsgefahren, bevor Sie das Gelenk stören. Lösen Sie keinen in Betrieb befindlichen Abgasanschluss.

Technische Informationen für ein Angebot für einen Stahlwerkskompensator

Erstellen Sie eine Spezifikation für jedes Ausrüstungsschild. Markieren Sie fehlende Informationen als unbekannt, anstatt anzunehmen, dass alle Gelenke an derselben Abgasleitung identische Anforderungen haben.

Kundenspezifische Fertigung und Stillstandsplanung

BSTFLEX unterstützt die zeichnungsbasierte Fertigung von flexiblen Bändern und kundenspezifischen Baugruppen für industrielle Kanalanwendungen. Als Hersteller von Gewebekompensatoren, bewerten wir die angeforderte Geometrie, Materialkonstruktion und den Lieferumfang anhand der für das Projekt bereitgestellten Informationen.

Unterscheiden Sie bei Stillstandsaustauschen das flexible Element von Rahmen, Auskleidungen, Isolierungen und Klemmkomponenten. Vereinbaren Sie, ob das Band offen oder geschlossen geliefert wird, wie ein eventueller Verschluss vor Ort durchgeführt wird und welche Teile im Angebot enthalten sind.

Klären Sie Maßunterschiede und fehlende Betriebsdaten vor der Freigabe der Fertigung. Die endgültige Zeichnung sollte die Installationsreferenz, Bewegungsanforderungen, Materialkonstruktion und Anschlüsse an beibehaltene Ausrüstung identifizieren.

Anfrage für einen Gewebekompensator für Ofenabgaskanäle

Für eine neue Abgasleitung in einem Stahlwerk oder eine Austauschverbindung senden Sie BSTFLEX den Standort der Ausrüstung, die Zeichnung und die Betriebsbedingungen. Produktkonfigurationen und Anpassungsoptionen finden Sie auf unserer kundenspezifischen Gewebekompensator Seite.

Eine nützliche Anfrage enthält die Kanalabmessungen, Normal- und Maximaltemperatur, Druck, Gas- und Staubbedingungen, Bewegung, externe Wärmeeinwirkung und den erforderlichen Lieferumfang. Austausch-Anfragen sollten auch Fotos, Servicehistorie und das geplante Stillstandsfenster enthalten.
