So messen Sie eine Tadpole-Dichtung für den Austausch

Um eine Kaulquappendichtung für den Austausch zu vermessen, notieren Sie die Wulsthöhe und -breite, die Abmessungen der Befestigungsfahne, die gesamte Profilbreite, den Kernaufbau und die erforderliche Länge. Messen Sie dann den geschlossenen Spalt des Geräts an der Wulstkontaktposition.Ein abgenutztes Muster hilft dabei, die alte Konstruktion zu identifizieren, aber seine komprimierten Abmessungen sollten nicht automatisch zur Spezifikation für die neue Dichtung werden.

Für eine Industrietür, eine Wartungsklappe eines Ofens oder ein beheiztes Gehäuse muss der Ersatz zur Befestigung passen und den erforderlichen Kontakt bieten, wenn das Gerät schließt. Das passende Gewebe zu finden oder den nächstgelegenen Wulstdurchmesser zu bestellen, ist nur ein Teil dieser Arbeit.

Der folgende Mess-Workflow führt das Muster, die Gerätegeometrie und die Betriebsanforderungen in einer Austauschspezifikation zusammen.

Beginnen Sie mit der installierten Dichtung

Bevor Sie etwas entfernen, lassen Sie autorisiertes Wartungspersonal das Gerät gemäß den OEM-Anweisungen und Standortverfahren in einen sicheren Zustand versetzen. Kontrollieren Sie gefährliche Energien, lassen Sie heiße Komponenten abkühlen, gehen Sie mit eingeschlossenem Druck um und sichern Sie bewegliche Türen oder Abdeckungen. Greifen Sie nicht in einen unter Spannung stehenden oder nicht abgestützten Schließmechanismus, um eine Messung vorzunehmen.

Fotografieren Sie die Dichtung in ihrer Position. Zeigen Sie, in welche Richtung der Wulst weist, wo die Fahne befestigt ist und wie die Dichtung um Ecken verläuft. Markieren Sie einen Referenzpunkt, wie z. B. die obere Ecke auf der Scharnierseite, damit Messungen und Muster auf denselben Punkt zurückgeführt werden können.

Notieren Sie außerdem das Gerätemodell, die Dichtungsteilnummer und die Zeichnungsrevision, falls verfügbar. Notieren Sie, wo die vorhandene Dichtung abgeflacht, ausgefranst, verschoben ist oder am Metall reibt. Halten Sie diese Beobachtungen getrennt von den beabsichtigten Abmessungen: Ein beschädigter Abschnitt dokumentiert einen Fehlerzustand, nicht unbedingt das ursprüngliche Design.

Tragen Sie die kritischen Abmessungen in einen Querschnitt ein

Eine Querschnittsskizze ist nützlicher als ein unbeschrifteter Eintrag wie „1-Zoll-Kaulquappendichtung“. Markieren Sie die Schließrichtung und die tatsächlichen Messendpunkte. Verwenden Sie ein primäres Einheitensystem und geben Sie alle vereinbarten Maßtoleranzen an.

Verwenden Sie einen Wulstdurchmesser nur dort, wo ein runder Querschnitt festgelegt ist. Ein abgeflachter, gebrauchter Wulst sollte anhand seiner beobachteten Höhe und Breite aufgezeichnet werden, nicht umgerechnet in einen angenommenen ursprünglichen Durchmesser.

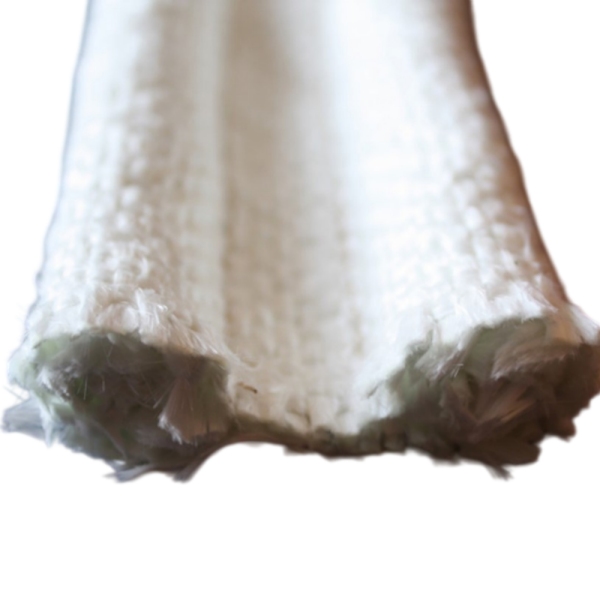

Messen Sie den Wulst, ohne ihn zusammenzudrücken

Platzieren Sie ein autorisiertes Muster in seinem entspannten Zustand, ohne es zu dehnen oder in eine runde Form zu rollen. Bringen Sie für eine erste Feldmessung die Messschieberflächen in leichten Kontakt mit der Außenhülle, anstatt zu drücken, bis sich der Wulst verformt. Wo die Einkaufsspezifikation einen kontrollierten Messdruck erfordert, befolgen Sie stattdessen diese Methode.

Nehmen Sie Messungen an mehreren identifizierten Stellen mit derselben Methode vor. Schließen Sie einen vergleichsweise unbeschädigten Abschnitt ein, falls einer verfügbar ist. Notieren Sie den Bereich, anstatt einen ungewöhnlich hohen oder niedrigen Messwert als Nennmaß anzugeben.

Die entspannte Höhe einer gebrauchten Dichtung ist nicht unbedingt ihre ursprüngliche freie Höhe.Kennzeichnen Sie Probenmaße als „gebrauchter Zustand“. Ein unbenutztes Ersatzteil oder eine genehmigte Originalzeichnung ist eine bessere Referenz für die ursprünglichen Abmessungen; falls beides nicht vorliegt, lassen Sie die Nennmaße unbestätigt, bis die Verbindung und der vorgeschlagene Ersatz überprüft wurden.

Halten Sie die Fahnenbreite getrennt von der Gesamtbreite

Die Befestigungsfahne kann unter einer Halteleiste verlaufen, um eine Kante gebogen sein oder einen gefalteten Abschnitt enthalten. Zeichnen Sie diese Details auf, bevor Sie den sichtbaren Streifen als vollständige Fahne betrachten.

Zeigen Sie auf der Zeichnung die Wulstbegrenzung, die Nahtlinie, die Haltekante und die freie Fahnenkante. Dies beseitigt Unklarheiten, wenn verschiedene Kataloge unterschiedliche Maßbuchstaben oder Referenzpunkte verwenden. Messen Sie bei einem Profil mit zwei Fahnen die beiden Verlängerungen unabhängig voneinander, anstatt anzunehmen, dass sie gleich sind.

Überprüfen Sie, ob die Ersatzfahne befestigt werden kann, ohne die Wulst von ihrer vorgesehenen Kontaktlinie wegzubewegen. Die Übereinstimmung der Gesamtbreite garantiert nicht, dass die Wulst in der richtigen Position sitzt.

Messen Sie den geschlossenen Spalt dort, wo die Wulst tatsächlich abdichtet

Der nutzbare Spalt befindet sich an der Kontaktstelle der Wulst, nicht unbedingt an der sichtbaren Außenkante der Tür. Bitten Sie qualifiziertes Wartungspersonal, dieses Maß mit einer geeigneten zugänglichen Lehre, einer zugelassenen Messmethode oder einer verifizierten Gerätezeichnung zu ermitteln.

Erfassen Sie den Spalt entlang des gesamten Umfangs, einschließlich der Scharnierseite, der Verschlussseite, oben, unten und an den Ecken. Notieren Sie die Mindest- und Höchstwerte mit ihren Positionen. Ein Durchschnittswert kann einen engen Bereich, in dem die Dichtung übermäßig komprimiert wird, und einen weiten Bereich, in dem der Kontakt unzureichend ist, verdecken.

Bewahren Sie die beabsichtigte geschlossene Position. Das Entfernen einer alten Dichtung kann dazu führen, dass sich manche Türen oder Verschlüsse weiter bewegen, als dies im Betrieb der Fall ist. Ein nach dieser zusätzlichen Bewegung gemessener Spalt entspricht möglicherweise nicht der erforderlichen Einbauhöhe.

Markieren Sie, ob jede Messung im kalten Zustand oder anhand einer genehmigten Bewertung der Betriebsbedingungen durchgeführt wurde. Kalte Abmessungen allein beschreiben nicht alle Auswirkungen thermischer Bewegungen. Wenn der geschlossene Spalt nicht sicher oder zuverlässig gemessen werden kann, notieren Sie ihn als unbekannt und legen Sie die Verbindungszeichnung vor, anstatt ihn nach Augenmaß zu schätzen.

Verwenden Sie Kompressionsberechnungen als Überprüfung

Wenn die vorgeschlagene freie Wulsthöhe und die Einbauhöhe in derselben Belastungsrichtung bekannt sind, kann die nominelle Kompression wie folgt berechnet werden:

Nominelle Kompression (%) = (freie Wulsthöhe - eingebaute Wulsthöhe) / freie Wulsthöhe x 100

Betrachten Sie als dimensionales Beispiel eine vorgeschlagene freie Wulsthöhe von 20 mm und Einbauhöhen zwischen 14 mm und 17 mm. Die berechnete Kompression reicht von 30 % an der engsten Stelle bis 15 % an der breitesten Stelle.

Diese Werte veranschaulichen die Spaltvariation; sie sind kein empfohlener Betriebsbereich. Die zulässige Kompression und Schließkraft müssen für die gewählte Abdeckung, den Kern und die Verbindung festgelegt werden. Berechnen Sie das ursprüngliche Kompressionsverhältnis nicht aus der dauerhaft abgeflachten Höhe einer alten Probe.

Identifizieren Sie den Kern, bevor Sie einen Ersatz auswählen

Die Übereinstimmung der Außenmaße stellt kein gleichwertiges Kompressionsverhalten sicher. Zeichnen Sie Abdeckung und Kern separat auf, wobei Sie nach Möglichkeit die Originalspezifikation oder verifizierte Materialinformationen verwenden. Ein Foto kann auf die Konstruktion hindeuten, aber es kann keine Legierungsklasse, Faserzusammensetzung oder Temperaturbeständigkeit festlegen.

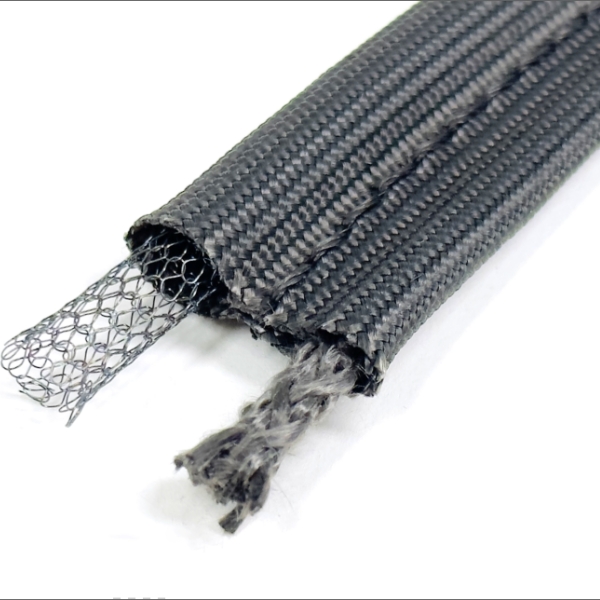

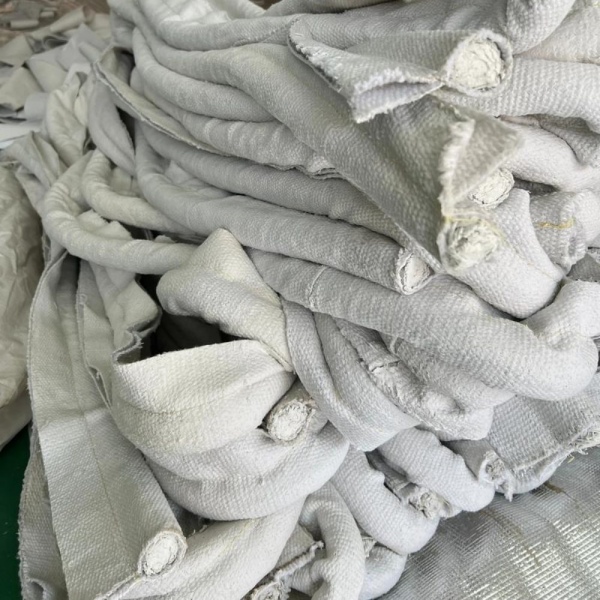

Für glasfaserummantelte Ersatzteile bieten diese BSTFLEX-Konstruktionen deutliche Ausgangspunkte:

Glasfaserabdeckung Glasfaserkern Tadpole-Dichtungverwendet eine faserbasierte Innenwulst. Bestätigen Sie die Kernkonstruktion und die erforderliche Kompressionsreaktion, anstatt nur nach Durchmesser zu bestellen.

Glasfaserabdeckung Edelstahlkern Tadpole-Dichtungbietet interne metallische Unterstützung. Geben Sie die tatsächliche Kerngeometrie und Legierung an, sofern bekannt; „Edelstahl“ allein ist keine vollständige Kernspezifikation.

Glasfaserabdeckung Edelstahl-Hohlkern Tadpole-Dichtungenthält eine metallische Struktur mit offenem Zentrum. Bei dieser Konstruktion bedeutet „hohl“ nicht, dass die Gewebewulst keine interne Unterstützung hat.

Für einen umfassenderen Vergleich lesen Sie Kernarten von Glasfaser-Tadpole-Dichtungen und industrielle Anwendungen. Wenn das alte Material oder die Kontamination unbekannt ist, lassen Sie entsprechend geschultes Personal eine sichere Probenahme und Handhabung bestimmen, bevor Sie die Dichtung schneiden oder stören.

Messen Sie den Einbauweg, nicht nur die Türöffnung

Legen Sie bei einem Ersatzteil mit Schnittlänge den Pfad fest, dem die Dichtung im Gerät folgt. Markieren Sie, ob sich die Maße auf die Wulstmittellinie, die Innenkante, die Außenkante oder eine andere vereinbarte Referenz beziehen. Der Umfang der lichten Öffnung kann vom Dichtungsweg abweichen.

Messen Sie gerade Abschnitte und Eckgeometrien, ohne das alte Material straff zu ziehen. Zeigen Sie Biegeradien, Verbindungspositionen und alle separaten Teile auf einer Umfangszeichnung. Geben Sie bei einem gefertigten Rahmen die Rahmenabmessungen und die Profilausrichtung an, anstatt nur eine Gesamtlänge.

Halten Sie die Fertiglänge getrennt von der Bestellzugabe. Geben Sie an, ob der Bedarf ein fertiger Rahmen, genehmigte Schnittlängen oder Endlosmaterial zum Zuschneiden ist. Vereinbaren Sie zusätzliches Material mit dem Lieferanten; fügen Sie einer fertigen Dichtung nicht automatisch Länge hinzu und überlappen Sie die Enden nicht, wenn das Design eine andere Verbindung erfordert.

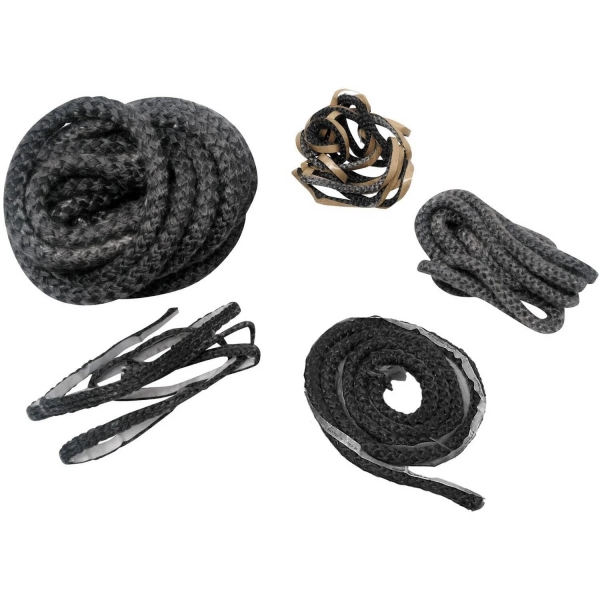

Doppelwulst- und Doppelfahnen-Ersatzteile benötigen mehr Details

Zeichnen Sie bei zwei Wulsten die Höhe und Breite jeder Wulst, ihren Abstand von Mitte zu Mitte und den verbindenden Steg auf. Legen Sie den Einbauspalt an jeder Dichtungsbahn fest. Zeichnen Sie bei zwei Fahnen beide Befestigungsverlängerungen und deren Halterung auf.

Der Leitfaden für das Design von Doppelwulst-Tadpole-Dichtungenerklärt die Profilunterschiede. Identifizieren Sie den tatsächlichen Querschnitt, anstatt anzunehmen, dass jedes Produkt, das als „Doppeldichtung“ beschrieben wird, die gleiche Form hat.

Senden Sie Fotos, die spezifische Fragen beantworten

Ein nützliches Referenzset zeigt den vollständigen eingebauten Umfang, einen Querschnitt von der Seite, eine bemaßte Ansicht mit dem Maßstab in derselben Ebene, die Befestigungsteile, eine Ecke oder Verbindung sowie jedes originale Identifikationsetikett. Markieren Sie die heiße Seite und die Schließrichtung, wo sie nicht offensichtlich sind.

Halten Sie die Kamera rechtwinklig zu dem zu messenden Merkmal. Schräge Fotos helfen bei der Erklärung der Baugruppe, sind aber eine schlechte Grundlage für exakte Maße. Fügen Sie den Bildern schriftliche Messungen bei und unterscheiden Sie eine abgenutzte Probe von einem unbenutzten Ersatzteil.

Erstellen Sie eine Ersatzteil-Anfrage (RFQ) basierend auf dem Messprotokoll

Senden Sie die bemaßte Querschnitts- und Umfangszeichnung zusammen mit den folgenden Serviceinformationen. Kennzeichnen Sie unbestätigte Angaben als unbekannt, anstatt sie mit angenommenen Werten zu füllen.

Die Temperaturbeständigkeit der neuen Dichtung muss als komplette Baugruppe überprüft werden, einschließlich Abdeckung, Kern, Nähten sowie jeglicher Beschichtung oder Hilfsmaterialien. Eine rein maßliche Übereinstimmung begründet noch keine Eignung für die Betriebsumgebung.

Genehmigen Sie den Austausch, bevor Sie die Ausrüstung wieder in Betrieb nehmen

Lassen Sie das zuständige Personal das Muster anhand der vereinbarten Zeichnung und der tatsächlichen Montageanordnung überprüfen. Bestätigen Sie den Halt der Fahne, die Position des Wulstes, die Eckpassung und das normale Schließen der Tür. Ein größerer Wulst sollte nicht verwendet werden, um einen falsch ausgerichteten Rahmen oder einen abgenutzten Riegel zu verdecken.

Wenn sich das Material oder der Kern geändert hat, bewerten Sie die erforderliche Kompression, Rückstellung und repräsentative thermische Belastung, bevor Sie die Produktion genehmigen. Führen Sie die ausrüstungsspezifischen Dichtheitsprüfungen durch: Sichtbarer Kontakt ist kein Beweis für eine spezifizierte Leckageleistung, und bei einer textilen Tadpole-Dichtung sollte nicht davon ausgegangen werden, dass sie gasdicht oder druckfest ist.

Bewahren Sie die genehmigte Zeichnung, die Materialspezifikation und die Musterreferenz für Nachbestellungen auf. Dies bietet einen kontrollierten Austauschdatensatz, anstatt das nächste Wartungsteam eine weitere abgenutzte Dichtung messen zu lassen.

Fragen zur Austauschmessung

Was beschreibt eine 1-Zoll-Tadpole-Dichtungsgröße?

Die Zahl ist ohne ihre Katalog- oder Zeichnungsreferenz unvollständig. Bestätigen Sie, ob sie den Wulstdurchmesser, die Gesamtbreite oder ein anderes Maß identifiziert. Liefern Sie einen beschrifteten Querschnitt, anstatt nur nach der Nenngröße zu bestellen.

Kann ich anhand der flachgedrückten Höhe der alten Dichtung bestellen?

Erfassen Sie dies als Messwert im gebrauchten Zustand, aber gehen Sie nicht davon aus, dass es sich um die ursprüngliche freie Höhe handelt. Vergleichen Sie diese mit einem unbenutzten Ersatzteil oder der Originalzeichnung, falls verfügbar, und überprüfen Sie den installierten Spalt der Ausrüstung.

Was ist, wenn die alte Dichtung fehlt?

Beginnen Sie mit der OEM-Teilereferenz, dem Verbindungsquerschnitt, der Montagegeometrie, den Messungen des geschlossenen Spalts und den Betriebsbedingungen. Ohne eine verifizierte Originalspezifikation erfordert der vorgeschlagene Ersatz eine Konstruktionsprüfung und Passformgenehmigung, anstatt den Anspruch auf eine exakte Duplizierung zu erheben.

Sollte ich einen größeren Wulst wählen, wenn die Tür undicht ist?

Nicht automatisch. Überprüfen Sie zuerst die Ausrichtung, den Halt, die Eckverbindungen, Abdeckungsschäden und Spaltvariationen. Ein größerer Wulst verändert die Kompression und Schließkraft; er muss in der tatsächlichen Verbindung bewertet werden.
