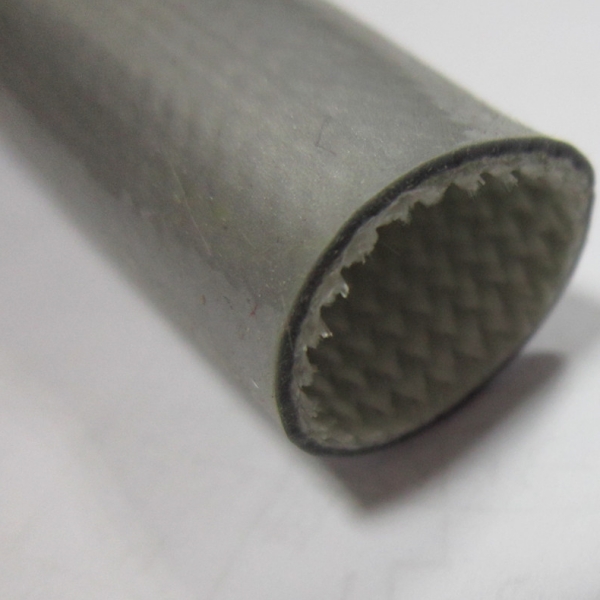

Eine Sensorleitung, die an einem Abgaskrümmer vorbeigeführt wird, benötigt mehr als nur einen Schlauch, der reflektierend aussieht. Der Ingenieur muss wissen, woher die Hitze kommt, wie nah das Kabel daran verläuft und ob der Schlauch installiert werden kann, ohne seine Außenfläche abzukratzen. Für einen neuen Kabelbaumentwurf ist ein mit Aluminium-Silikon beschichteter Glasschlauch eine optionale Schlauchvariante zur Prüfung. Er kombiniert ein Glasfasergeflecht mit einer aluminium- und silikonbeschichteten Außenseite; das tatsächliche thermische Ergebnis hängt von der fertigen Baugruppe und ihrer Beanspruchung ab.

Markieren Sie die heißesten Abschnitte auf einer Zeichnung oder einem Foto. Notieren Sie das nächstgelegene Abgasbauteil, den Abstand dazu, die Länge der Einwirkung sowie die Position von Klemmen, Abzweigungen und Steckern. Ein Schlauch, der auf der Werkbank über ein gerades Kabel passt, kann sich an einer Biegung bündeln oder an einer Stecker Schulter anstoßen. Messen Sie den Kabelbaum an seiner breitesten Stelle innerhalb des geschützten Bereichs und messen Sie dann jeden Teil, den der Schlauch bei der Montage passieren muss.
Notieren Sie außerdem, ob der Kabelbaum vor dem Einbau des Motors montiert wird. Dieses Produkt ist ein durchgehender Schlauch und benötigt daher normalerweise ein zugängliches Ende für die Installation. Wenn ein Stecker nicht entfernt werden kann, fragen Sie nach einer geeigneten geteilten oder wickelbaren Konstruktion, anstatt anzunehmen, dass sich dieser Schlauch über seine gesamte Länge öffnen lässt.
Die Außenseite soll dabei helfen, die von nahegelegenen heißen Teilen ausgehende Strahlungswitze zu bewältigen. Sie muss der Quelle zugewandt sein und einigermaßen intakt bleiben. Abrieb an einer Halterung, wiederholtes Reiben an einer Klammer, Ölverschmutzung oder eine zu enge Biegung können den Oberflächenzustand verändern. Ein Schlauch schafft keinen festen sicheren Abstand, und eine reflektierende Beschichtung bestimmt nicht die zulässige Temperatur der Isolierung des darin befindlichen Kabels.
Trennen Sie drei Messungen bei der Bewertung: Temperatur der Wärmequelle, Temperatur an der Schlauchaußenseite und Temperatur am Kabel oder der Sensorleitung während des tatsächlichen Betriebszyklus. Leerlauf, Dauerlast und Hitzestau nach dem Abschalten können unterschiedliche Ergebnisse liefern. Wenn die Baugruppe in direktem Kontakt mit einem heißen Rohr steht, geben Sie diesen Kontakt ausdrücklich an; eine Anwendung mit Strahlungshitze und eine Anwendung mit Kontakthitze sind unterschiedliche Tests.
Die aluminum silicone coated fiberglass sleeve product page listet nominale Innendurchmesser und Durchmessertoleranzen auf, einschließlich kleiner Größen für einzelne Leitungen. Betrachten Sie die Tabelle als Ausgangspunkt für eine Musteranforderung. Fragen Sie nach dem fertigen Innendurchmesser und der geltenden Toleranz der vorgeschlagenen Größe und bestätigen Sie dann den tatsächlichen Sitz über dem Kabelbaum und eventuellen Montagehindernissen. Beschichtungsaufbau und Geflechtbewegung spielen eine Rolle, wenn ein Teil nahe an der Grenze seiner nominalen Größe liegt.
Überprüfen Sie für einen Produktionsversuch ein abgeschnittenes Ende, einen geraden Verlauf, die engste Biegung und den Bereich unter jeder Halteklammer. Vergewissern Sie sich, dass der Schlauch keinen Abzweig oder Stecker aus der Position drückt. Entscheiden Sie, ob die Enden mechanisch gehalten, mit einem zugelassenen Abschluss versehen oder für den Service zugänglich gelassen werden. Gehen Sie nicht davon aus, dass ein herkömmliches Klebeband oder ein Standardkleber dieselbe Beanspruchung wie der Schlauch übersteht.
Fordern Sie Testdaten für die vorgeschlagene fertige Konstruktion an, wenn die Anwendung eine definierte thermische oder elektrische Anforderung hat. Der Produktname allein ist keine Temperaturklasse und eine Glasfaserkonstruktion allein beweist kein bestimmtes dielektrisches Ergebnis. Wenn die elektrische Isolierung eine Sicherheitsanforderung ist, bestimmen Sie die anwendbare Testmethode, das Prüfmuster und den Akzeptanzwert, bevor Sie den Schlauch freigeben.
Installieren Sie das Muster mit der vorgesehenen Produktionsmethode. Fotografieren Sie die Oberfläche vor und nach dem Ziehen über den Kabelbaum, insbesondere an Steckern und Biegungen. Untersuchen Sie das Material auf freiliegende Glasfasern, Beschädigungen der Beschichtung, Ausfransungen, Verrutschen an den Enden und Beeinträchtigungen von Servicepunkten. Vergleichen Sie dann die Temperaturen der geschützten und ungeschützten Leitungen an denselben Stellen während eines repräsentativen Betriebszyklus. Zeichnen Sie die Umgebungsbedingungen und die Sensorplatzierung auf, damit ein anderer Ingenieur den Vergleich reproduzieren kann.
Wenn sich die Verlegung ändert oder der Stecker neu gestaltet wird, wiederholen Sie die Passformprüfung. Ein positives Ergebnis bei einem Kabelbaumdurchmesser oder einem Motorlayout sollte nicht als Freigabe für jede Variante betrachtet werden.
Nur wenn die maximale Außenabmessung des Steckers durch den ausgewählten fertigen Schlauch passen kann, ohne ihn zu beschädigen. Messen Sie den Stecker, nicht nur das Kabelbündel. Wenn das verfügbare Ende nicht zugänglich ist, besprechen Sie eine geschlitzte Konstruktion.
Nein. Freiraum, Quellentemperatur, Oberflächenzustand, Luftbewegung, Kontaktpunkte und der Betriebszyklus beeinflussen das Ergebnis. Testen Sie die komplette Verlegung mit Temperatursensoren an der geschützten Komponente.
Leiten Sie keine Dielektrizitätsklasse aus der Materialbeschreibung ab. Fordern Sie Testergebnisse für die spezifische fertige Größe und Konstruktion im Hinblick auf die elektrischen Anforderungen der Baugruppe an.
Senden Sie für ein Muster oder Angebot die Kabelbaumzeichnung und die Expositionsbedingungen zusammen mit Ihren gewünschten fertigen Abmessungen. Anhui Parker New Material Co., Ltd. kann dann die Schlauchkonstruktion und den Musterumfang anhand der tatsächlichen Installation überprüfen.
