Vermiculitbeschichtetes Drop-Warp-Band: Mittenöffnung und Befestigungsspezifikation

Oct 29,2026

Das mit Vermiculit beschichtete Glasfaser-Fallkettband kombiniert ein beschichtetes Glasfasergewebe mit einer zentralen Fixierzone, die durch das Weglassen ausgewählter Längsfäden gebildet wird.Diese Konstruktion kann Bolzen oder Gewindebolzen in einer industriellen Wärmeverbindung aufnehmen, definiert aber keine universelle Lochteilung, Dichtungslast oder Temperaturbeständigkeit.

BSTFLEXVermiculitbeschichtetes Glasfaser-FallkettbandDiese Anleitung ist für industrielle Isolierungen und verschraubte Wärmedichtungsdetails vorgesehen. Sie erklärt, wie Sie vor der Bestellung die Mittenöffnung, die Anordnung der Befestigungselemente, die Beschichtung, die Einbaukontakte und die Temperaturbedingungen festlegen.

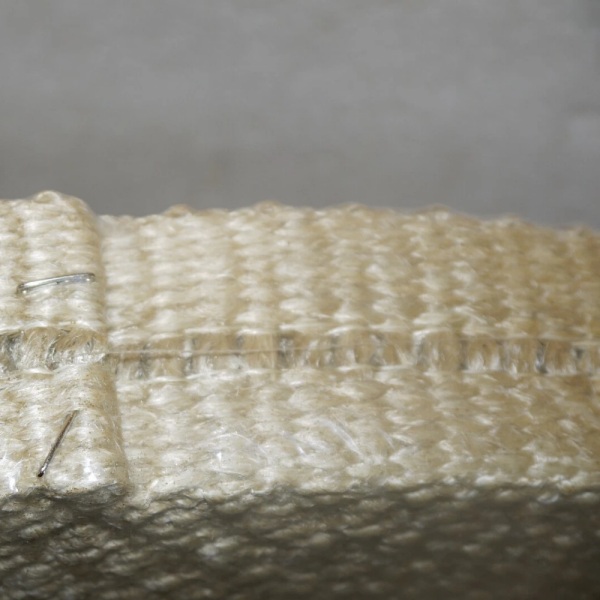

Vermiculite Coated Drop-Warp Tape

Was unterscheidet Drop-Warp-Tape von anderen Tapes?

Bei einem gewebten Band verlaufen die Kettfäden in Längsrichtung und die Schussfäden quer zur Breite. Bei einer Fallkettkonstruktion werden in einem zentralen Bereich ausgewählte Kettfäden weggelassen, wodurch ein offener oder garnreduzierter Abschnitt zwischen den gewebten Seitenbändern entsteht.

Der mittlere Bereich bietet Platz für Schrauben, Bolzen oder andere zugelassene Befestigungselemente. Es handelt sich dabei nicht zwangsläufig um eine Reihe werkseitig gestanzter Kreislöcher; quer verlaufende Fäden können die Öffnung überspannen. Prüfen Sie die tatsächliche Konstruktion und ein physisches Muster, bevor Sie davon ausgehen, dass an jeder Stelle ein Befestigungselement hindurchpasst.


Die Mittenöffnungsbreite ist von der Bolzenteilung zu trennen.

  • Breite der mittleren Öffnung:Querbreite der Fall-Warp-Zone.
  • Bolzenabstand:Mitte-zu-Mitte-Abstand zwischen den Befestigungselementen entlang der Ausrüstung.
  • Seitenbandbreite:Auf beiden Seiten der Mittelzone verbleibt gewebtes Material.
  • Gesamtbreite des Bandbreiten:Gesamtbreite des fertigen Bandes.

Ein Band kann zwar eine geeignete Mittelöffnung aufweisen, aber dennoch ungeeignet sein, wenn die Schraubenreihe versetzt ist, die Seitenbänder nicht auf den Auflageflächen aufliegen oder die Gesamtbreite den verfügbaren Platz überschreitet. Die Standard-Schraubensteigung darf nicht aus der Produktbezeichnung abgeleitet werden. Die Zeichnung der Ausrüstung muss die Positionen der Befestigungselemente, die Endversätze und die Freiräume genau definieren.


Was Sie vor der Auswahl des Maßbandes messen sollten

Dimension oder Zustand Was aufgezeichnet werden soll
Gesamtbandbreite Requirote Abdeckung und verfügbare Sitzbreite.
Zentrumsöffnung Breite der Fallkrümmungszone und ihre Position relativ zu den Bandkanten.
Befestigungsdurchmesser Tatsächlicher Bolzen- oder Stehbolzendurchmesser, einschließlich Hülsen oder Schultern.
Bolzenanordnung Achsabstand, Endversatz, Anzahl der Befestigungselemente und ungleichmäßiger Abstand.
Seitenbandkontakt Breite der Oberflächen, die die gewebten Bänder berühren müssen.
Installierte Dicke Erforderlicher geschlossener Fugenspalt bzw. komprimierte Dicke und Messbedingung.
Gelenkgeometrie Gerade Streckenabschnitte, Ecken, Kurven, Übergänge und Sperrbereiche.

Verwenden Sie nach Möglichkeit die genehmigte Gerätezeichnung. Ein verschlissener Streifen kann sich durch Kompression, thermische Beschädigung, Ausfransung oder bleibende Verformung verändert haben und entspricht daher möglicherweise nicht mehr den ursprünglichen Konstruktionsmaßen.


Warum die Seitenbänder wichtig sind

Die abgesenkte Mittelpartie dient der Befestigung; sie ersetzt nicht die für die Verbindung erforderliche Kontaktfläche. Die Seitenbänder müssen auf den vorgesehenen Auflageflächen aufliegen, ohne sich zu falten, zu stauchen oder von den Befestigungselementen abgezogen zu werden.

Eine größere Mittelöffnung ist nicht automatisch besser, da dadurch das verfügbare Gewebematerial neben der Befestigungszone reduziert werden kann. Schneiden Sie die Seitenbänder nicht ein, um einen passgenauen Bolzensitz zu erzielen, es sei denn, die Konstruktion wurde geprüft und die geänderte Ausführung genehmigt.


Welchen Beitrag leistet die Vermiculit-Beschichtung?

Das Basismaterial ist Glasfasergewebe. Eine Vermiculit-Beschichtung verändert die Oberfläche und kann die Beständigkeit des Bandes gegenüber Hitze und Oberflächenabrieb im Vergleich zu einer unbehandelten Konstruktion verbessern. Der tatsächliche Nutzen hängt von der Zusammensetzung der Beschichtung, der Auftragsmenge, dem Gewebe und den Umgebungsbedingungen ab.

Die Beschichtung wandelt das Band weder in Siliziumdioxid- noch in Keramikfasern um und qualifiziert das fertige Band nicht automatisch für alle Anwendungen mit direkter Flammeneinwirkung, geschmolzenem Metall, Chemikalien oder Dauertemperaturen. Ermitteln Sie den Zweck der Beschichtung und fordern Sie produktspezifische Nachweise für die erforderlichen Bedingungen an.


Kontinuierliche Temperatur und Spitzenbelastung separat angeben

Dauerbetriebstemperatur, kurzzeitige Spitzentemperatur und direkte Flammeneinwirkung stellen unterschiedliche Bedingungen dar. Ein Wert für kurzzeitige Einwirkung sollte nicht als normaler Betriebsgrenzwert für ein Band verwendet werden, das während des Betriebs unter Druck steht oder sich biegen muss.

Die aktuelle Produktseite des P203 wirbt mit einem Wert von bis zu 1000 °C, definiert aber nicht eindeutig, ob es sich dabei um Dauerbetrieb, Spitzenbelastung, einen Fasergrenzwert oder ein Testergebnis handelt. Prüfen Sie die Nennleistung für die exakte Ausführung, bevor Sie einen numerischen Temperaturwert in die Gerätespezifikation aufnehmen.

Für die technische Überprüfung geben Sie bitte die normale Temperatur an der Stelle des Klebebands, die maximale kurzzeitige Temperatur, die Dauer und Häufigkeit der Spitzenbelastung, gegebenenfalls die Einwirkung direkter Flammen, den erforderlichen Zustand nach dem Abkühlen und ob sich die Verbindung wiederholt öffnet und schließt, an.


Die Einbaudicke und die Kompression benötigen eigene Spezifikationen.

Die Nenndicke des Bandes wird am gelieferten Textil unter definierten Bedingungen gemessen. Die Einbaudicke ist das Maß, nachdem die Halterung und die Fugenflächen ihre Last aufgenommen haben. Vermerken Sie, ob die Zeichnung die Dicke im geschlossenen Spalt, die Dicke unter Druck oder eine bestimmte Last vorgibt.

Für die Verwendung von „Vermiculit-Dichtungsband“ gibt es keinen allgemeingültigen Kompressionsprozentsatz oder ein festgelegtes Anzugsmoment für Schrauben. Ziehen Sie die Schrauben nicht über die zulässige Belastungsgrenze hinaus an, um eine ungenaue Passung auszugleichen.


Ecken, Enden und Verbindungen vor dem Zuschneiden planen

Testen Sie den komplexesten Teil der Route, bevor Sie die Serienlänge festlegen. Zeigen Sie Start- und Endpunkt, Ausrichtung der Mittelöffnung, Befestigungsreihen, Eckdetails, Verbindungsstellen, zulässige Überlappungen und Bereiche an, die für Inspektionen oder Bewegungen frei bleiben müssen.

Fügen Sie keine Überlappung oder zusätzliche Schicht hinzu, nur um eine Lücke zu schließen, wenn die zusätzliche Materialanhäufung das Schließen der Abdeckung verhindert. Wenn die Verbindung eine definierte Dichtheitsleistung erfordert, verwenden Sie die für das Gerät geltenden, qualifizierten Dichtungskonstruktions- und Prüfkriterien.


Mechanische Retention ist nicht dasselbe wie Druckabdichtung.

Schrauben können das Dichtungsband fixieren, aber die Schrauben allein machen das Textil nicht zu einer druckfesten Dichtung. Ein gewebter Streifen kann Kanäle im Gewebe, in der Mitte oder an den Schnittkanten aufweisen. Eine Beschichtung macht diese Kanäle nicht automatisch gas- oder flüssigkeitsdicht.

Wenn die Verbindung Prozessgasleckagen, Druck oder eine definierte Atmosphäre kontrolliert, geben Sie die zulässige Leckrate, den Prüfdruck, das Medium, die Temperatur und die Prüfdauer an. Verwenden Sie kein Dichtungsband zur Reparatur einer undichten Rohrleitung oder einer beschädigten Druckdichtung.


Einfaches Webband oder Kettfadenband?

Glatt gewebtes Vermiculitbandist ein durchgehendes Gewebeband zum Umwickeln, Isolieren oder für flache Anwendungen, bei denen keine mittige Befestigungszone erforderlich ist.Drop-Warp-Bandverfügt über eine zentrale Zone mit reduziertem Garn für eine definierte Bolzen- oder Stehbolzenanordnung.

Vergleichen Sie dieLeinwandgewebtes, mit Vermiculit beschichtetes GlasfaserbandWenn die Baugruppe keine zentrale Befestigungszone benötigt, prüfen Sie, ob Material, Beschichtung und Betriebsdaten für die Anwendung geeignet sind; die Konstruktionen sind nicht allein aufgrund einer gemeinsamen Beschichtung austauschbar.


Genehmigen Sie das Muster in der tatsächlichen Fuge

Testen Sie das ausgewählte Klebeband mit den vorgesehenen Schrauben, Halterungen, Auflageflächen und in der vorgesehenen Montagereihenfolge. Prüfen Sie die Ausrichtung der Mittelöffnung, den Kontakt der Seitenbänder, Schnitte oder Dehnungen, den Verschluss, die Position nach dem Zyklus, den Zustand der Beschichtung sowie alle vorgegebenen Kriterien hinsichtlich Wärmedämmung und Dichtheit.

Bei einer Verbindung, die sich während der Wartung öffnet, sollten Öffnen, Prüfen und Wiederzusammenbau in den Versuch einbezogen werden. Ein Bauteil, das bei der Kaltmontage passt, kann sich nach Wärmeeinwirkung oder wiederholter Handhabung anders verhalten.


Was in eine Angebotsanfrage aufgenommen werden sollte

RFQ-Artikel Informationen bereitzustellen
Anwendung Ofentür, Ofenabdeckung, Inspektionsklappe, Heißluftkanalverbindung oder andere industrielle Baugruppe.
Konstruktion Mit Vermiculit beschichtetes Glasfaser-Schärpenband und spezifizierte Verstärkung oder Behandlung.
Abmessungen Gesamtbreite, Breite der Mittelöffnung, Dicke, Rollen- oder Schnittlänge und Toleranzen.
Befestigungselemente Bolzendurchmesser, Bolzenteilung, Bolzenendversatz, Bolzenanzahl und Bolzenreihenposition.
Gemeinsame Konstruktion Sitzbreite, geschlossener Spalt, Einbaudicke, Ecken und Befestigungsmethode.
Temperatur Kontinuierliche Temperatur, Spitzentemperatur, Dauer, Häufigkeit und direkte Flammeneinwirkung.
Annahme Passform, Zustand nach dem Zyklus, thermische Leistung und Dichtigkeitskriterien, sofern zutreffend.
Liefern Menge, Verpackung, Musterfreigabe und rAnforderungen an wiederkehrende Bestellungen.


Anfrage für mit Vermiculit beschichtetes Fallschutzband

BSTFLEX-LieferungenVermiculitbeschichtetes Glasfaser-FallkettbandFür industrielle Wärmedämmung und Schraubverbindungen senden Sie bitte die Anlagenzeichnung, die Anordnung der Befestigungselemente, die erforderlichen Abmessungen und das Temperaturprofil, damit die Konstruktion anhand der Anwendung geprüft werden kann.

Vergleichen Sie für andere industrielle Werkstoffe und Konstruktionen dieBSTFLEX Industrie-Hochtemperaturklebebänder-Sortiment, oderFordern Sie ein Angebot für ein Drop-Warp-Band an.Die
