Brandschutzschlauch für Industrie-Kabel- und Kabelschutzrohr-Schutz: Passform, Verlegung und thermische Belastung

Ein Kabel, das neben einer heißen Maschine verläuft, benötigt mehr als einen Schutzschlauch mit hoher Temperaturbeständigkeit. Die Ummantelung muss zum Verlauf passen, die Anschlüsse zugänglich lassen und zu den eigenen Hitzegrenzen des Kabels passen. Ein Schutzschlauch, der die Umgebung übersteht, bedeutet noch lange nicht, dass die darunter liegenden Leiter sicher betrieben werden.

Hitzeschutzschlauch für Kabel und Elektroinstallationsrohre ist eine externe thermische Ummantelung. Silikonbeschichtete Glasfaserkonstruktionen können auf die Einwirkung von nahegelegenen heißen Geräten, Funken oder bestimmtem Metallsch Spritzwasser geprüft werden. Sie ersetzen weder die Kabelisolierung, das Rohrsystem noch eine zugelassene feuerbeständige Installation.

Für Maschinenbauer und Wartungsteams: Markieren Sie zunächst den exponierten Abschnitt auf der Zeichnung der Leitungsführung. Das BSTFLEX fire sleeve range bietet röhrenförmige und zu öffnende Formate, um diesen Abschnitt zu überprüfen, ohne jedes Kabel an der Maschine als dieselbe Anwendung zu behandeln.

Bestimmen Sie, was im Schutzschlauch liegen wird

Ein ummanteltes Kabel, ein konfektionierter Kabelbaum und ein Schutzrohr mit mehreren Stromkreisen erfordern unterschiedliche Informationen. Spezifizieren Sie die tatsächliche Baugruppe, anstatt ein Schutzrohr allein anhand der Leitergröße zu bestellen.

Eine nominale Rohrgröße ist kein verlässlicher Ersatz für den gemessenen Außendurchmesser. Ebenso beschreibt der Durchmesser eines Kabels kein fertiges Bündel. Berücksichtigen Sie die größte Verschraubung entlang des Installationspfads, machen Sie diese Verschraubung jedoch nicht zur alleinigen Grundlage für die Passform des Schutzschlauchs.

Überprüfen Sie die in das Kabel eindringende und die darin erzeugte Wärme

Das externe Problem kann Strahlungswärme von einer Ofenwand, einer heißen Prozessleitung oder einem nahegelegenen Auspuff sein. Prüfen Sie zunächst, ob eine Umlegung, Trennung oder eine physische Barriere diese Einwirkung reduzieren kann. Definieren Sie dann die Rolle eines Kabelschutzschlauchs, wo die Einwirkung bestehen bleibt.

Ein unter Last stehender elektrischer Leiter erzeugt ebenfalls Wärme. Sein zulässiger Strom hängt vom Kabeldesign und den Installationsbedingungen ab, einschließlich der Umgebungstemperatur und der Anordnung anderer unter Last stehender Leiter. Eine hinzugefügte Ummantelung verändert den Pfad, über den die Wärme die Baugruppe verlässt.

Bitten Sie den Elektroplaner, den zulässigen Strom für die ummantelte Installation zu überprüfen. Übertragen Sie eine Freiluft-Strombelastbarkeit nicht ohne Überprüfung der Annahmen auf eine neu isolierte Anordnung. Abhängig von den relativen externen und internen Wärmelasten kann ein Schutzschlauch gegen die äußere Quelle helfen und gleichzeitig die Freisetzung der im Inneren erzeugten Wärme einschränken.

Geben Sie die Betriebslast, die Einwirkungsdauer, die Umgebungstemperatur und die ummantelte Länge an. Bewerten Sie die Baugruppe unter dem relevanten Lastspiel und nicht nur während einer kurzen Leerlaufprüfung.

Halten Sie drei Werte getrennt: das angegebene Betriebslimit des Schutzschlauchs, die zulässige Betriebstemperatur des Kabels und die in der Installation tatsächlich erreichte Temperatur. Es gibt keine universelle Temperaturreduzierung, die allein aus der Schutzschlauchdicke oder dem Materialnamen abgeleitet werden kann.

Folgen Sie dem Verlauf von der Heißzone zum Anschluss

An der Wärmequelle

Markieren Sie, wo die Einwirkung beginnt und endet. Identifizieren Sie anhaltende Strahlungswärme getrennt von gelegentlichen Funken oder geschmolzenen Tröpfchen. Geben Sie bei Spritzwasser-Einwirkung das Prozessmaterial, die wahrscheinliche Richtung und die voraussichtliche Dauer an, damit der vorgeschlagene Schutzschlauch gegen die tatsächliche Gefahr bewertet werden kann.

Zeigen Sie bei einer zu öffnenden Abdeckung die Nahtposition und Überlappung im Installationsdetail. Stellen Sie sicher, dass die fertige Anordnung die Abdeckung an Biegungen und Halterungen beibehält. Verwenden Sie keinen Schutzschlauch, um den Kontakt zwischen einem Kabel und einer heißen Oberfläche zu rechtfertigen.

An einem beweglichen Abschnitt

Ein Maschinenkabel kann sich durch eine Serviceschleife, eine Energieführungskette oder einen Gelenkarm bewegen. Überprüfen Sie den Verlauf bei angebrachter Wandstärke und Befestigungselementen. Bestätigen Sie, dass die Ummantelung die Energieführungskette nicht einengt, an einer Kante hängen bleibt oder zusätzliche Zugkräfte auf einen Steckverbinder überträgt.

Flexibilität bei einem manuellen Passversuch ist kein Beweis für eine angegebene Lebensdauer bei Biegung. Bewahren Sie die Biege Anforderungen der Kabel- und Rohrhersteller und bewerten Sie die beabsichtigte Bewegung über das zugelassene Maschinenverfahren. Ersetzen Sie einen erforderlichen Kabelhalter oder Zugentlastungskomponente nicht durch einen Schutzschlauch.

An Verschraubung, Kupplung oder Schrankeinführung

Definieren Sie das Endstück des Schutzschlauchs vor der Bestellung fertig abgelängter Längen. Halten Sie Sicherungsringe, Anschlussprüfungen, Etiketten und Inspektionspunkte zugänglich. Eine sauber aussehende Abdeckung, die den Techniker daran hindert, einen Steckverbinder zu erreichen, ist keine vollständige Installationslösung.

Führen Sie einen externen Hitzeschutzschlauch nicht durch eine Verschraubung, es sei denn, diese Anordnung ist für die Verschraubung und das Kabelsystem zugelassen. Andernfalls wirkt die Verschraubung möglicherweise nicht mehr auf die Oberfläche und die Abmessungen, für die sie ausgewählt wurde. Behalten Sie die angegebenen Abdichtungs-, Zugentlastungs- und Potentialausgleichsanordnungen bei, anstatt zu erwarten, dass der Schutzschlauch diese bereitstellt.

Passen Sie die Produktkonstruktion an den Verlauf an

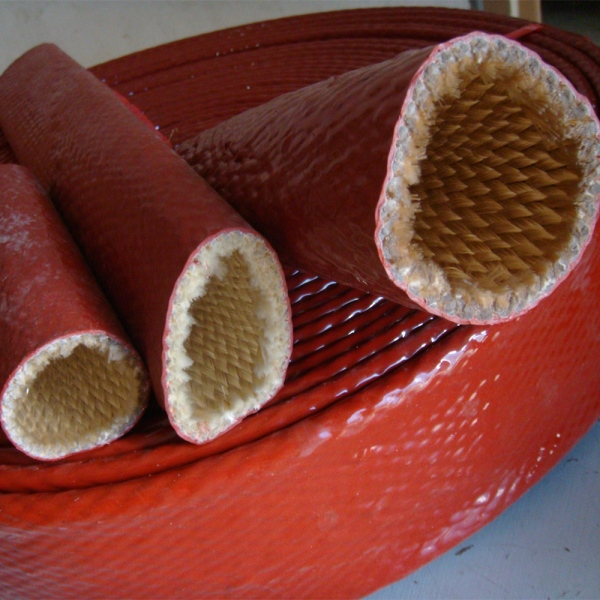

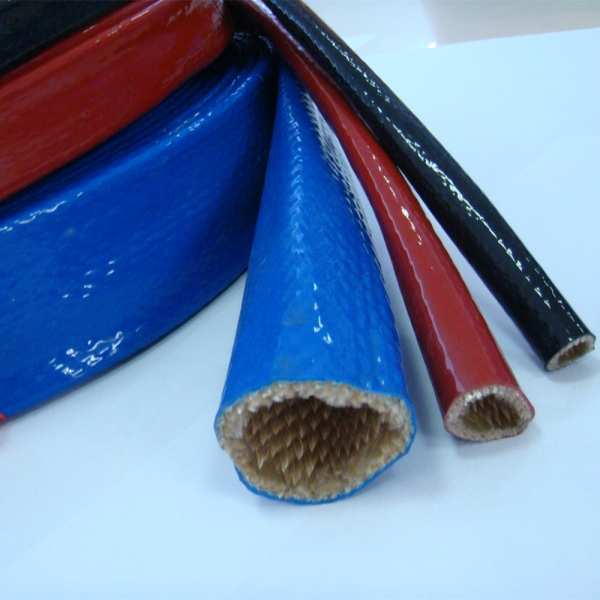

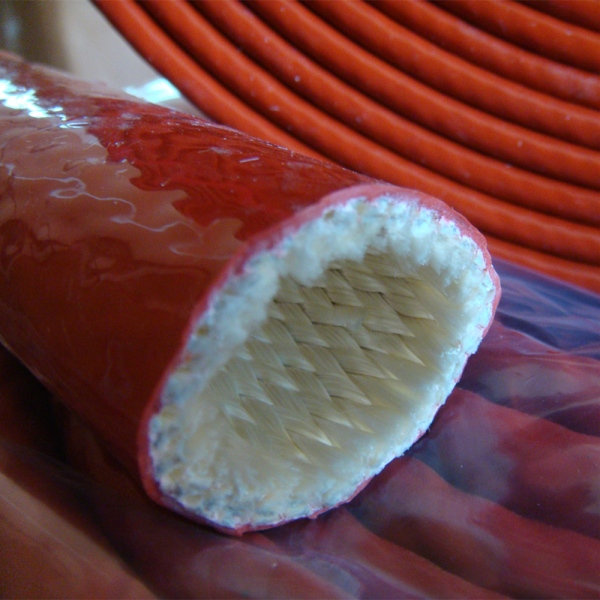

Für eine röhrenförmige Installation ist das BSTFLEX wärmebehandelter, feuerbeständiger Schutzschlauch für Schläuche und Kabel verwendet ein wärmebehandeltes, geflochtenes Glasfasersubstrat unter einer Silikonkautschukbeschichtung. Berücksichtigen Sie diese Konstruktion in der Musterprüfung, wenn das Projekt ein wärmebehandeltes Textisubstrat vorschreibt.

Der EFRS geflochtene Silikon-Glasfaser-Feuerschutzschlauch ist eine weitere rohrförmige Option. Vergleichen Sie die vorgeschlagene Größe, die Wandkonstruktion und den Installationsweg, anstatt anzunehmen, dass zwei Katalognummern austauschbar sind, nur weil beide eine Silikonaußenseite haben.

Wenn Anschlüsse eine Endmontage verhindern, bewerten Sie einen Klettverschluss-Feuerschutzschlauch für bestehende Kabel. Die BSTFLEX VFRS-Konstruktion verwendet silikonbeschichtetes, geflochtenes Glasfasergewebe mit einem innen vernähten, schwer entflammbaren Nylon-Klettverschluss. Überprüfen Sie den Verschluss, die Nähte und die Überlappung als Teil der vollständigen Abdeckung und nicht nur den Schlauchkörper.

Fordern Sie die geltenden Betriebsgrenzen für die ausgewählte Konfiguration an. Ein zu öffnendes Format bietet Installations- und Inspektionszugang; es begründet für sich allein keine höhere thermische Einstufung oder elektrische Qualifikation.

Beispiel: Zwei Kabelwege neben derselben Maschine

Betrachten Sie eine hypothetische Installation mit einem Sensorkabel und einem Motorstromkabel, die nahe derselben beheizten Einhausung verlaufen. Beide erfordern eine Überprüfung der äußeren Einwirkung, aber ein erfolgreicher Schlauchversuch an einem genehmigt nicht den anderen.

Überprüfen Sie für das Sensorkabel die vollständigen Temperatur Grenzwerte für Zuleitung, Steckverbinder und Sensorseite zusammen mit der tatsächlichen elektrischen Belastung und der geforderten Signalleistung. Berücksichtigen Sie für das Motorkabel dessen Betriebsstrom, Einschaltdauer und Installationsanordnung in der thermischen Bewertung.

Wenn das Motorkabel in einem flexiblen Schutzrohr verläuft, bewerten Sie den gesamten abgedeckten Schutzrohrabschnitt. Verwenden Sie nicht die Außentemperatur des neuen Schlauchs als direkte Messung der Leitertemperatur. Die Messmethode und die Akzeptanzgrenzen sollten von dem verantwortlichen Elektroingenieur ausgewählt werden.

Genehmigen Sie die beiden Wege gemäß ihren eigenen Anforderungen, selbst wenn dasselbe Schlauchmaterial für beide geeignet ist.

Halten Sie thermische Schutzschläuche von anderen Schutzanforderungen getrennt

Elektrische Isolierung und elektromagnetische Abschirmung

Ein Silikon-Glasfaser-Feuerschutzschlauch sollte nicht als Ersatz für eine primäre elektrische Isolierung behandelt oder zur Reparatur eines beschädigten Kabelmantels ohne eine zugelassene Reparaturspezifikation verwendet werden. Eine thermische Einstufung ist keine Spannungseinstufung. Beanspruchen Sie keine elektromagnetische Abschirmung oder Erdungsleistung von einem gewöhnlichen Thermoschlauch ohne separate Qualifikation.

Feuerbeständige Stromkreise

Um einen Stromkreis während einer definierten Brandeinwirkung betriebsbereit zu halten, sind Nachweise für das relevante Kabel oder das vollständige Schutzsystem und dessen Installation erforderlich. Das Hinzufügen eines Feuerschutzschlauchs stellt nicht automatisch eine feuerbeständige Kabelbaugruppe dar oder legt eine Betriebszeit im Brandfall fest.

Wenn die Spezifikation diese Leistung erfordert, fordern Sie die geltenden Systemnachweise an. Ein kurzzeitiger Flammtest an einem Schlauchmaterial ist kein austauschbares Ergebnis.

Wand- und Bodendurchführungen

Der industrielle Kabelschutz gegen Hitze unterscheidet sich von der Schottung einer Durchführung durch eine feuerbeständige Wand oder einen feuerbeständigen Boden. Produkte, die auf diesem Markt als Kabelfeuerschutzschläuche beschrieben werden, können intumeszierend oder Teil eines spezifischen Durchführungsystems sein.

Ersetzen Sie einen silikonbeschichteten Glasfaserschlauch nicht durch den vorgeschriebenen Brandschutz. Wenn der abgedeckte Kabelweg durch eine klassifizierte Barriere führt, lassen Sie das Durchführungsdetail für das tatsächliche Kabel, Schutzrohr und die zusätzliche Verkleidung überprüfen.

Genehmigen Sie die Installation, nicht nur ein Materialmuster

Beginnen Sie den Test mit einer identifizierten Kabel- oder Schutzrohranordnung in gebrauchsfähigem Zustand. Untersuchen Sie Hitzeschäden, lose Verbindungen oder abnormale Temperaturen, bevor Sie eine äußere Abdeckung anbringen. Ein neuer Schlauch darf einen ungelösten elektrischen Defekt nicht verdecken.

Planen Sie die Montage und Demontage gemäß den Sicherheitsverfahren für Arbeiten an elektrischen Anlagen des Standorts. Lassen Sie qualifiziertes Personal die relevanten Stromversorgungen trennen, gespeicherte Energie kontrollieren und den spannungsfreien Zustand vor handgreiflichen Arbeiten überprüfen. Die Fähigkeit, einen Schlauch um angeschlossene Kabel zu wickeln, macht eine Installation unter Spannung nicht akzeptabel.

Notieren Sie das zugelassene Produkt, die Abdeckungsendpunkte, die Nahtposition gegebenenfalls und die Rückhaltedetails. Überprüfen Sie den Sitz in den erforderlichen Maschinenpositionen, den Anschlusszugang und die Kennzeichnung. Organisieren Sie jegliche betriebene thermische oder funktionale Prüfungen über das autorisierte Verfahren, wobei das Personal vor elektrischen und sich bewegenden Anlagenteilen geschützt ist.

Verwenden Sie eine repräsentative Einschaltdauer und vereinbarte Akzeptanzgrenzen. Zeichnen Sie auf, ob sich eine Temperaturmessung auf die Schlauchoberfläche, den Kabelmantel oder einen anderen Ort bezieht; stellen Sie diese Messwerte nicht als äquivalent dar.

Bewahren Sie für die wiederholte Wartung die Installationszeichnung und die vereinbarten Inspektionskriterien auf. Spezifizieren Sie den Austausch oder die Neubewertung nach Beschädigung, signifikanter thermischer Einwirkung oder einer Änderung der Kabelbelastung, des Weges oder des Maschinenbetriebs.

Bereiten Sie eine Anfrage für einen Kabel- oder Schutzrohr-Feuerschutzschlauch vor

Baugruppe: Senden Sie die Kabel- oder Schutzrohrreferenz, die tatsächlichen Außenabmessungen, die Anschlusszeichnungen, die Abzweigungsorte und die geschützte Länge. Geben Sie an, ob der Schlauch vor dem Abschluss oder um eine bestehende angeschlossene Baugruppe herum installiert wird.

Betrieb: Identifizieren Sie die Wärmequelle, die Einwirkungsdauer, den Betriebsbetrieb, die Bewegung und die erwarteten Flüssigkeiten oder Verunreinigungen. Schließen Sie die Temperaturgrenzen des Kabels und alle elektrischen Designanforderungen ein, die die äußere Abdeckung bewahren muss.

Abnahme und Lieferung: Definieren Sie die Musterauswertung, die geltenden Produktdokumente, die Menge, die fertigen Längen und die Kennzeichnung. Behandeln Sie Kennzeichnungs-, Verpackungs- und Inspektionsanforderungen als Bestelldetails, anstatt sie aus einem Katalogfoto abzuleiten.

BSTFLEX liefert silikonbeschichtete Glasfaser-Feuerschutzschläuche für den äußeren Schutz von Kabeln, Schläuchen und Leitungen. Fordern Sie Produktdaten, Muster oder ein Angebot für industrielle Kabelfeuerschutzschläuche an mit der Wegezeichnung und den Expositionsdetails. Die vorgeschlagene Abdeckung kann dann zusammen mit dem Kabel- und Schutzrohrdesign bewertet werden, anstatt als Ersatz dafür.
