Aluminiumoxid-Faserschlauch für Ofenverdrahtung: Abmessungen und Temperaturfragen

Eine Thermo elementiq-Leitung, die an einer Ofenwand entlanggeführt wird, kann auf eine andere Temperatur stoßen als ein Kabel, das durch eine heiße Öffnung führt. Beide benötigen möglicherweise eine Schutzhülle, aber ihre Beanspruchung, ihr Drahtaufbau und ihre Montagefreiräume sind unterschiedlich. Wenn nur der Ofensollwert und eine nominale Drahtstärke übermittelt werden, ist es schwierig, die richtige Schutzhülle auszuwählen.

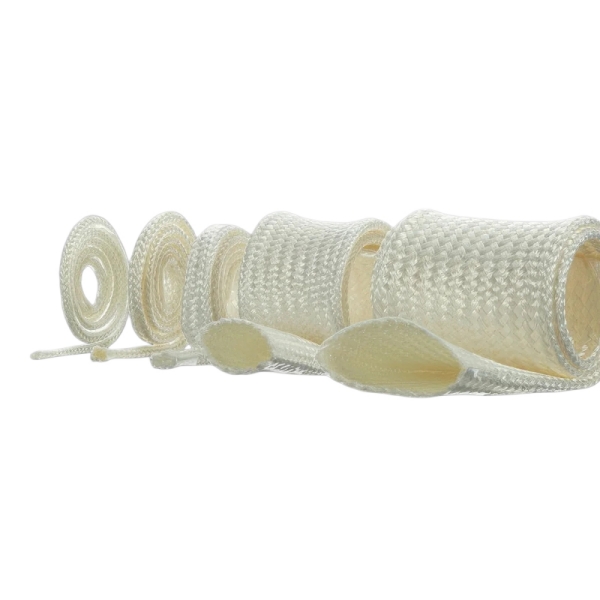

Die Alumina Fiber Sleeve ist ein flexibler röhrenförmiger Textilschlauch für den Hochtemperaturschutz um Drähte, Kabel und andere längliche Komponenten. Bevor Sie ihn für eine Ofenbaugruppe spezifizieren, ermitteln Sie, was der Schlauch berühren wird, wie heiß sein Einsatzort wird und ob die Verdrahtung bereits über eine eigene qualifizierte elektrische Isolierung verfügt.

Messen Sie die Belastung am Schlauch

Beginnen Sie mit der tatsächlichen Verlegung. Markieren Sie den Abschnitt innerhalb der heißen Zone, den Abschnitt in der Nähe einer Tür oder Inspektionsöffnung und den Übergang zu dem kühleren Kabelverlauf. Stellen Sie fest, ob der Schlauch in direkten Kontakt mit einer heißen Oberfläche, Strahlungswärme, bewegter Luft, einer kurzen Ofentüröffnung oder wiederholtem Erhitzen und Abkühlen kommt. Die Prozesstemperatur beschreibt nicht von sich aus die Temperatur an jedem Punkt entlang des Schlauchs.

Geben Sie für jeden Abschnitt die zu erwartende Dauertemperatur, die höchste Kurzzeitbelastung und deren Dauer an. Geben Sie an, wie oft die Anlage taktet. Wenn diese Werte aus einer Berechnung und nicht aus einer Messung stammen, teilen Sie dem Lieferanten mit, welche Annahmen verwendet wurden. Fragen Sie nach den Temperaturdaten der ausgewählten Schlauchkonstruktion und den Bedingungen, unter denen die Einstufung ermittelt wurde. Allein der Fasertyp ist keine vollständige Temperaturangabe für den fertigen Schlauch oder das geschützte Kabel.

Bestimmen Sie die Größe anhand des installierten Kabels, nicht des Leiters

Messen Sie den Außendurchmesser des vollständigen Kabels oder Kabelbündels an der Stelle, an der der Schlauch sitzen wird. Berücksichtigen Sie dabei die vorhandene Isolierung, einen Schutzmantel und alle anderen Schichten unter dem Alumina-Schlauch. Wenn der Schlauch über einen Stecker, eine Crimpverbindung oder eine Klemme geschoben werden muss, geben Sie die maximalen Außenabmessungen dieses Teils und den verfügbaren Einbauraum an.

Erfassen Sie auch Biegungen, Verzweigungen und Stellen, an denen das Kabel durch eine Klemme gehalten wird. Ein geflechtartiger Schlauch kann beim Aufziehen seinen Durchmesser verändern, was die Abdeckung und die Wandstärke entlang des Verlaufs beeinflussen kann. Testen Sie ein kurzes Stück über dem größten Bauteil und prüfen Sie dann den Sitz am kleinsten Abschnitt. Überprüfen Sie, ob das Geflecht auffasert, hängen bleibt, sich bündelt oder an einer Metallkante scheuert. Bestätigen Sie die endgültige Länge, nachdem der Schlauch installiert und die Enden konfektioniert sind.

Trennung von thermischem Schutz und elektrischer Qualifizierung

Ein keramisches Textil um eine Leitung herum kann eine Schicht einer Verdrahtungsbaugruppe bilden. Es begründet nicht die Spannungsfestigkeit dieser Baugruppe. Teilen Sie dem Lieferanten mit, ob der Schlauch über ein bereits isoliertes Kabel, eine Heizleiterleitung, eine Thermoelementleitung oder eine andere Komponente gezogen wird. Wenn die Konstruktion für die elektrische Isolierung auf den Schlauch angewiesen ist, geben Sie die erforderliche Prüfmethode, die Spannung, die Umgebungsbedingungen und die Dokumentation für genau die zu kaufende Ausführung an.

Überprüfen Sie das eigene Temperaturlimit des Drahtes, die Anschlußmaterialien und die Verlegung durch den Ofen. Ein Schlauch kann die zulässige Temperatur eines ungeeigneten Leiters, Mantels oder Steckverbinders nicht erhöhen. Wenn das Kabel mit scharfkantigem Blech, einer beweglichen Halterung oder geschmolzenem Material in Berührung kommen könnte, beschreiben Sie diese Belastung separat, damit die gesamte Schutzbaugruppe beurteilt werden kann. Gehen Sie nicht davon aus, dass ein unbeschichtetes Textil eine abgedichtete Barriere gegen Flüssigkeiten oder starken Abrieb bildet.

Bestätigen Sie die Textilkonstruktion

Fragen Sie nach der Fasergüte und der Garnkonstruktion, die geliefert werden. Die Produktseite beschreibt einen rohrförmigen Schlauch auf Aluminiumoxidbasis und erwähnt geflochtene oder gewebte Formen. Bestätigen Sie für einen Produktionsauftrag, welche Form für Ihre Größe gilt, die deklarierte Zusammensetzung, eine eventuelle Ausrüstung, die Innendurchnehmertoleranz und die Lieferlänge. Wenn die Baugruppe eine geringe Faserfreisetzung oder eine bestimmte Schnittkantenbehandlung erfordert, machen Sie dies zu einem Teil der Musterfreigabe.

Ein kurzer Einbauversuch ist sinnvoll, bevor eine volle Rolle bestellt wird. Passen Sie den infrage kommenden Schlauch an ein repräsentatives Kabel an und führen Sie ihn durch die vorgesehenen Klemmen und Öffnungen. Überprüfen Sie den Biegeradius, den Halt am Ende, die Zugänglichkeit für die Wartung und den Abstand zu umliegenden Teilen. Wenn die Baugruppe einem kontrollierten Wärmetest ausgesetzt wird, verwenden Sie den Originaldraht und die Originalanschlussmaterialien und inspizieren Sie diese nach dem vorgeschriebenen Zyklus.

Was in die Anfrage aufgenommen werden sollte

• Eine Skizze oder ein Foto mit Angabe des Ofenverlaufs, der heißen Zone, der Öffnungen, der Klemmen und der geschützten Länge.
• Der Außendurchmesser des Kabels oder Bündels, der maximale Anschlussdurchmesser und der verfügbare Montagefreiraum.
• Dauer- und Kurzzeitbelastung am Schlauch sowie der Heizzyklus und jeglicher Kontakt oder Strahlungswärme.
• Die vorhandene Isolierung des Drahtes und alle elektrischen Prüfungen oder Dokumentationen, die die fertige Baugruppe erfordert.
• Aussetzung gegenüber Abrieb, Spritzern, Chemikalien oder wiederholter Handhabung bei der Wartung.
• Erforderliche Mustermenge, Rollen- oder Zuschnittlängen, geschätzter jährlicher Bedarf und Abnahmeprüfungen.

Senden Sie diese Details zusammen mit der Zeichnung an BSTFLEX. Wir können die angeforderte Schlauchkonstruktion prüfen und ein Muster für Passform- und Anwendungstests vorbereiten. Bestätigen Sie die kategoriespezifischen technischen Daten und die Abnahmekriterien der fertigen Baugruppe, bevor Sie einen Produktionsauftrag freigeben. Für andere Schlauchmaterialien und -konstruktionen siehe die Kategorie Hochtemperatur-Schläuche.
