Polyester-Hydraulikschlauchschutz für OEM-Schlauchleitungen: Dimensionierung, Abrieb und Lieferoptionen

Eine Bestellung, die lediglich „Polyester-Schlauchschutzhülle“ angibt, überlässt dem Lieferanten mehrere Entscheidungen: die Textilkonstruktion, die nutzbare Innengröße, die fertige Länge und das Lieferformat. Diese Details entscheiden darüber, ob das Material direkt einsatzbereit am Montagetisch ankommt oder noch sortiert, zugeschnitten und passgenau geprüft werden muss.

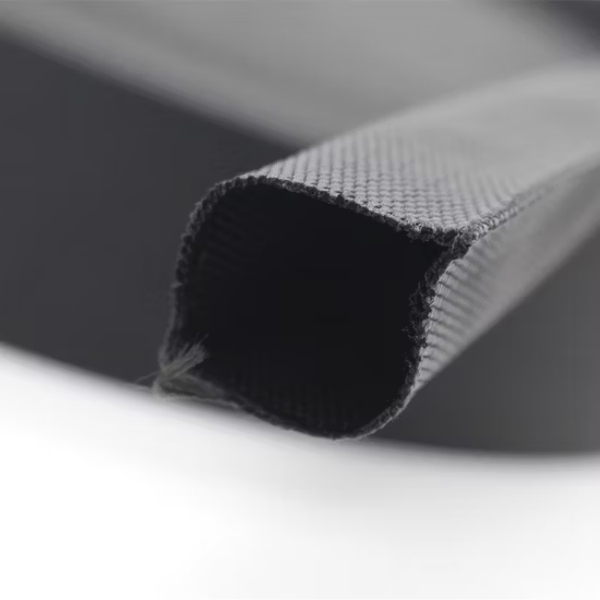

Polyester-Hydraulikschlauch-Schutzhüllen sind äußere Textilhüllen, die zum Schutz der Schlauchoberflächen vor Abrieb ausgewählt werden.Sie sind vom druckführenden Schlauchkörper getrennt. Bei einer OEM-Schlauchleitung geben Sie die Abmessungen der Hülse um den Schlauch, die Montagereihenfolge und die Verschleißbedingungen an und vereinbaren Sie anschließend die Liefer- und Prüfmodalitäten.

Der BSTFLEXSchutzhülle aus Polyester für Hydraulikschläuchebietet einen Ausgangspunkt für die Beschaffung von Produkten mit Fokus auf Abriebfestigkeit. Der folgende Einkaufsleitfaden beschreibt, welche Angaben in die Anfrage gehören, wie man Muster vergleicht und welche Lieferdetails vor der Produktionsfreigabe geklärt werden müssen.

Beginnen Sie mit der Schlauchzeichnung, nicht mit der Hülsenbreite.

Verwenden Sie die Außenmaße des fertigen Schlauchs. Nenndurchmesser und Nennweite bezeichnen ein anderes Maß; keines von beiden gibt den benötigten Freiraum innerhalb der Schutzhülle an. Berücksichtigen Sie das größte Formteil, über das die Schutzhülle nach dem Anbringen der Armaturen bei der Montage geführt werden muss.

Geben Sie für ein Schlauchbündel die geplante Anordnung und das äußere Gesamtprofil an. Berechnen Sie die benötigte Schlauchhülsengröße nicht einfach durch Addition der Schlauchdurchmesser. Prüfen Sie außerdem, ob die Gruppierung der Schläuche für deren Bewegungs- und Wartungsanforderungen geeignet ist.

Dies ist eine Checkliste für Anfragen, keine Produktgrößentabelle.Die Breite im flachliegenden Zustand entspricht nicht dem Innendurchmesser und sollte auch nicht anstelle des Schlauchaußendurchmessers verwendet werden. Prüfen Sie den Passformbereich der angegebenen Konstruktion und überprüfen Sie ein Muster an der tatsächlichen Montage. Abmessungen anderer Schlauchserien dürfen nicht ohne Bestätigung der Produktgleichheit übernommen werden.

Einigung darüber, wo die Hülseneinführung in den Montageprozess passt

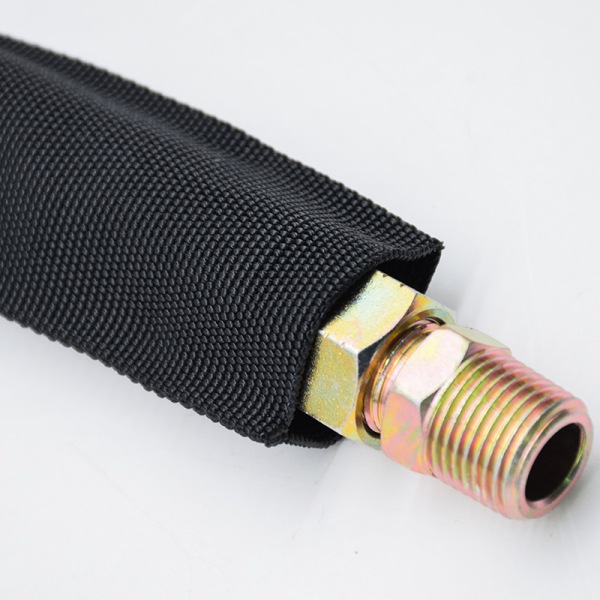

Bei einer schlauchförmigen Polyesterhülle ist zu bestimmen, ob diese vor oder nach den Schlauchendarmaturen montiert wird. Die Reihenfolge ist mit dem Schlauchkonfektionierer abzustimmen, einschließlich des Zugangs für Verpressung, Druckprüfung, Kennzeichnung und Endkontrolle. Die Schutzhülle darf den genehmigten Montagevorgang von Schlauch und Armaturen nicht behindern.

Eine auf den Schlauchkörper passende Hülse passt möglicherweise nicht über eine montierte Kupplung. Umgekehrt kann die Wahl einer deutlich größeren Hülse allein zur Überbrückung eines Anschlussstücks zu einer unpassenden Verbindung entlang des Schlauchs führen. Klären Sie diesen Konflikt bei der Musterfreigabe, anstatt ihn dem Produktionsmitarbeiter zu überlassen.

Wenn eine bestehende Anlage keinen praktischen Zugang zum Ende aufweist, ist eine abnehmbare Konstruktion gesondert zu prüfen.umlaufende NylonschlauchhülleEs werden eine andere Installationsmethode und ein anderes Material verwendet; es handelt sich nicht um eine austauschbare Version des Polyesterprodukts.

Kennzeichnen Sie die erforderlichen Hülsenendpositionen in der Montagezeichnung. Gewährleisten Sie den Zugang zu Inspektionspunkten und die erforderliche Schlauchkennzeichnung und geben Sie die Methode der Endbefestigung an. Befolgen Sie vor der Montage oder Inspektion von Schutzvorrichtungen an installierten Geräten die Abschalt-, Isolations- und Druckentlastungsverfahren einschließlich der Kontrolle gespeicherter Energie.

Abrieb im Vergleich zum tatsächlichen Kontakt bewerten

Beschreiben Sie die Verschleißursache, bevor Sie die Materialien vergleichen. Ein Schlauch, der an einem anderen Schlauch reibt, sich über eine Halterung bewegt und eine raue Maschinenoberfläche berührt, stellt unterschiedliche Bewertungsbedingungen dar. Senden Sie Fotos oder eine Zeichnung mit Markierungen, die die Kontaktstellen und die Schlauchbewegung zeigen.

Für einen Vergleich der Proben benötigen wir Angaben zum Abriebprüfverfahren und dessen Ausgabe, zur Probenkonstruktion, zur Lagerung, zur Kontaktfläche, zur aufgebrachten Last und zum Endpunkt. Eine Zyklenzahl ohne diese Details ist keine vollständige Kaufspezifikation. Ergebnisse unterschiedlicher Prüfverfahren oder Hülsenkonstruktionen sind nicht direkt austauschbar.

Legen Sie ein für die Anwendung relevantes Akzeptanzkriterium fest und prüfen Sie anschließend die vorgeschlagene Hülse an einer repräsentativen Baugruppe. Beobachten Sie Abdeckung, Bewegung, Passung und lokalen Verschleiß gemäß einem genehmigten Prüfverfahren. Ein im Labor ermitteltes Abriebergebnis allein begründet keine Lebensdauergarantie für eine Maschine, die unter anderen Betriebsbedingungen arbeitet.

Ungeeignete Schlauchführung, scharfkantiger Kontakt und unzureichende Abstützung sollten korrigiert werden, anstatt sich auf eine dickere Ummantelung zu verlassen. Eine Polyester-Abriebschutzhülle bildet eine zusätzliche Verschleißschicht; sie dient nicht der strukturellen Schlauchstütze und ist nicht dazu geeignet, einen beschädigten Schlauch wieder in Betrieb zu nehmen.

Temperatur, Flüssigkeitskontakt und Flammenanforderungen getrennt halten

Polyester bezeichnet die Faserfamilie, nicht die vollständige Produktspezifikation. Geben Sie gegebenenfalls die Garn- oder Textilkonstruktion sowie die Dicke, etwaige Beschichtungen oder Ausrüstungen und die Betriebsbedingungen an. Gehen Sie nicht davon aus, dass zwei Schläuche mit derselben Materialbezeichnung die gleiche Passform oder Leistung aufweisen.

Geben Sie normale und Spitzentemperaturen, die Einwirkungsdauer, nahegelegene Wärmequellen und den zu erwartenden Kontakt mit Hydraulikflüssigkeiten, Reinigungsmitteln oder anderen Chemikalien an. Geben Sie für die Prüfung der chemischen Beständigkeit die Substanz, die Konzentration, die Temperatur und das Kontaktmuster an. Bestätigen Sie die Eignung für die gelieferte Konstruktion und verlassen Sie sich nicht auf eine uneingeschränkte Beschreibung als „chemikalienbeständig“.

Wenn in einem Projekt Flammschutz gefordert wird, überprüfen Sie eineflammhemmende Polyester-SchlauchhülleBitte wählen Sie die Zulassungsdetails für das angebotene Produkt separat aus. Fordern Sie für eine MSHA-konforme Anwendung die entsprechenden Zulassungsdetails an. Eine Zulassung darf nicht von einer Schutzklasse auf eine andere übertragen werden.

Flammwidrigkeit und Abriebfestigkeit gewährleisten weder Berstfestigkeit noch Schutz vor Nadellochleckagen. Für diese Anforderungen ist ein separater Nachweis des entsprechenden Schutzsystems erforderlich. Eine äußere Ummantelung erhöht weder den zulässigen Betriebsdruck noch die zulässige Medientemperatur des Schlauchs.

Vergleichen Sie Rollen, fertige Zuschnittlängen und Montagepakete

Der niedrigste Preis pro Meter entspricht nicht unbedingt den niedrigsten Kosten pro installiertem Teil. Vergleichen Sie bei der Anforderung eines Angebots für eine Polyester-Schlauchhülle die unten aufgeführten Formate mit Ihren Schneidemöglichkeiten, der Materialzusammensetzung und dem Montageprozess. Verfügbarkeit und Geschäftsbedingungen sollten für die gewählte Konstruktion geprüft werden.

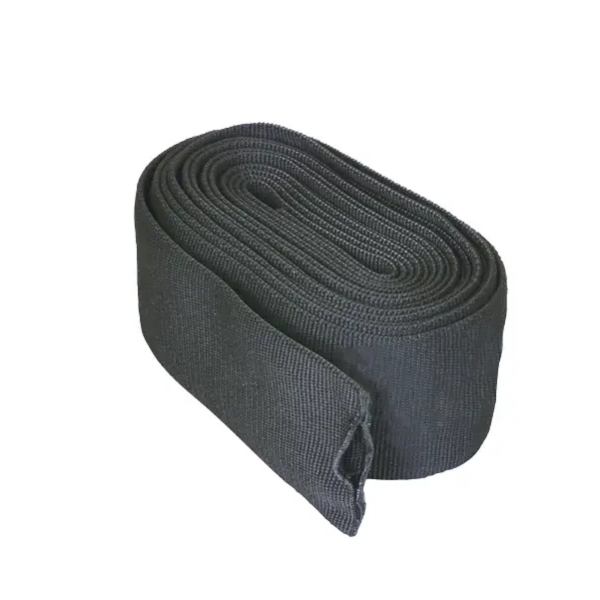

Bei Rollenbestellungen ist zu vereinbaren, ob die angegebene Länge durchgehend sein muss und wie mit kürzeren Längen umgegangen wird. Bei Zuschnitten ist das Endmaß nach der vereinbarten Kantenbearbeitung anzugeben. Gehen Sie nicht davon aus, dass jedes Zuschnittprodukt heißversiegelt ist oder dass eine einzige Oberflächenbehandlung für jede Konstruktion geeignet ist.

Vergleichen Sie Angebote auf derselben Basis: nutzbares Material, Zuschnitt und Endbearbeitung, Verschnitt, Kennzeichnung, Verpackung und Montage. Geben Sie die Mustermenge, die Erstbestellung, die erwartete Folgebestellung und das Liefermuster separat an. Eine Prognose unterstützt die Bedarfsplanung, sollte aber nicht als verbindliche Liefermenge betrachtet werden, sofern nichts anderes vereinbart wurde.

Muster genehmigen und Produktionsspezifikation erfassen

Bewahren Sie ein freigegebenes Muster zusammen mit der zugehörigen Zeichnung und den Prüfanforderungen auf. Dokumentieren Sie die Polyesterkonstruktion, die Abmessungen, die Messbedingungen, die Oberflächenbeschaffenheit sowie alle Kennzeichnungs- oder Verpackungsdetails. Das Aussehen allein reicht nicht aus, um einen gleichwertigen Ersatz zu identifizieren.

Prüfen Sie den ersten Artikel an einer repräsentativen Schlauchbaugruppe, einschließlich des relevanten Formteilprofils und der Krümmungen. Stellen Sie sicher, dass die Hülse wie geplant montiert werden kann, die vorgesehene Verschleißzone abdeckt und weder Klemmen noch Inspektionen behindert. Dokumentieren Sie das Ergebnis, bevor Sie die Nachproduktion freigeben.

Vereinbaren Sie, wie Produktionschargen gekennzeichnet und welche Wareneingangskontrollen durchgeführt werden. Bitten Sie den Lieferanten, Sie vor Änderungen an Garnkonstruktion, Textilstruktur, Beschichtung, Abmessungen oder Veredelungsverfahren zu benachrichtigen. Definieren Sie, welche Änderungen ein neues Muster oder eine erneute Anwendungsbewertung erfordern.

BSTFLEX'sOEM- und kundenspezifische FertigungsdienstleistungenDies umfasst die Antragsprüfung, die Musterentwicklung und die Produktionsfreigabe. Nutzen Sie diesen Prozess, um die vorgeschlagene Polyesterhülle zu bestätigen, bevor Sie die Kaufspezifikation festlegen. Mindestbestellmenge und Lieferzeit hängen vom Produkt und dem Grad der Anpassung ab.

Kauffragen zu Polyester-Schlauchschläuchen

Kann eine Schlauchhülsengröße mehrere Schlauchleitungs-Teilenummern abdecken?

Möglicherweise, aber überprüfen Sie Passform und Montageweg für jede Baugruppe. Schlauchaußendurchmesser, Anschlussprofil, geschützte Länge und Verlegung können variieren. Prüfen Sie die Gesamtgröße anhand aller relevanten Zeichnungen und verlassen Sie sich nicht allein auf den Nenndurchmesser des Schlauchs.

Ist ein Schlauchmantel aus Polyester automatisch flammhemmend?

Aus dem Begriff Polyester lässt sich keine Flammschutzklassifizierung ableiten. Spezifizieren Sie die geforderten Leistungsmerkmale und fordern Sie die Dokumentation für die angebotene Konstruktion an. Halten Sie Standard-Abriebschutzmanschetten und separat geprüfte Flammschutzklassen getrennt.

Was ist für eine sinnvolle Beispielanfrage erforderlich?

Senden Sie die Schlauchzeichnung oder -abmessungen, das Anschlussprofil, die geschützte Länge, die Verschleißbedingungen und das gewünschte Lieferformat. Geben Sie an, welche Prüfungen das Muster bestehen muss. Ein Muster mit einem klar definierten Bewertungszweck ist hilfreicher als eine unqualifizierte Anfrage nach einer Standardhülse.

Muster von Polyester-Schlauchhüllen anfordern oder OEM-Lieferung

Für dieBSTFLEX Polyester-SchutzschlauchhülleBitte senden Sie uns den Außendurchmesser Ihres Schlauchs, das maximale Anschlussprofil, die gewünschte Schlauchlänge, die Anwendungsbedingungen und alle erforderlichen Prüfungen. Geben Sie außerdem das gewünschte Rollen- oder Fertigteilformat, die Mengen, die Verpackungsanforderungen und den gewünschten Liefertermin an.

Bitte senden Sie BSTFLEX Ihre Zeichnung der Schlauchleitung oder Ihre Einkaufsspezifikation.Für eine Maschine, die mehrere Arten von externem Schutz benötigt, verwenden Sie dieAuswahlseite für Hydraulikschlauchschutzum für jede Exposition das geeignete Produkt zu ermitteln.
