OEM-Hitzeschutzschlauch-Beschaffungsleitfaden: Schnittlängen, Bedruckung, Verpackung und Prüfdokumentation

Ein Hitzeschutzschlauch-Muster passt zwar perfekt auf einen Schlauch, aber der Produktionsauftrag wird dennoch mit einer falschen Schnittlänge, einem ungeeigneten Markierungslayout oder Dokumenten geliefert, die die gelieferte Konstruktion nicht ausweisen. Für einen OEM-Käufer ist die Materialfreigabe nur ein Teil der Beschaffungsaufgabe.

Eine vollständige OEM-Hitzeschutzschlauch-Spezifikation sollte fünf Punkte miteinander verknüpfen: die Schlauchkonstruktion, die Fertigabmessungen, die Kennzeichnung, die Verpackungseinheit und die erforderliche Dokumentation. Bringen Sie diese Anforderungen mit einer Teilenummer und einer Zeichnungsrevision in Einklang, bevor Sie Angebote vergleichen.

Das BSTFLEX fire sleeve range bietet einen Ausgangspunkt für Schlauchkonfektionäre, Gerätehersteller und Industriehändler. Dieser Leitfaden konzentriert sich darauf, das ausgewählte Produkt in eine wiederholbare Beschaffungsspezifikation umzuwandeln.

Beginnen Sie mit einem definierten Teil, nicht nur mit Durchmesser und Farbe

Geben Sie dem Lieferanten eine Produktreferenz oder beschreiben Sie das erforderliche Trägermaterial, die Beschichtung und das Installationsformat. Ein rot silikonbeschichteter Schlauch ist keine vollständige Beschreibung der Konstruktion.

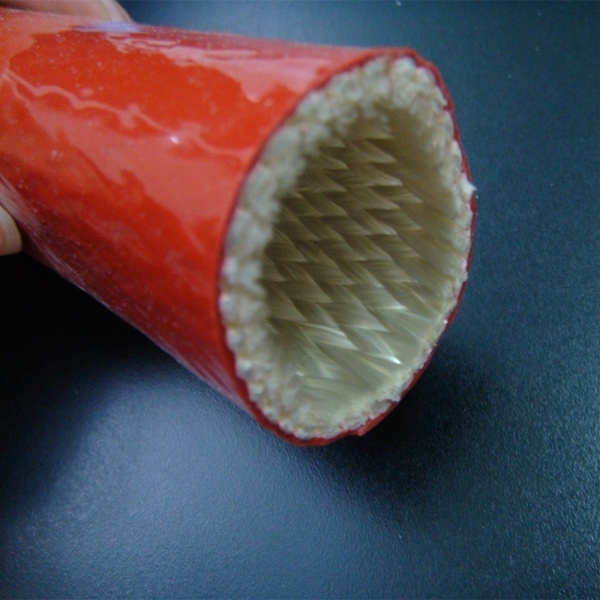

Identifizieren Sie bei Schlauchprodukten, ob das Projekt einen braided silicone fiberglass fire sleeve oder einen knitted fire sleeve erfordert. Unterscheiden Sie bei einer zu öffnenden Abdeckung einen snap wrap firesleeve von einem hook-and-loop fire sleeve. Beziehen Sie den Verschluss und die Überlappung in die Spezifikation ein, anstatt nur das Basismaterial zu bestellen.

Erfassen Sie den erforderlichen Innendurchmesser oder geschlossenen Sitz, die Wandkonstruktion und die geschützte Länge. Geben Sie die Außenmaße des Schlauchs oder Kabels und die Installationsreihenfolge an, damit der Lieferant die vorgeschlagene Passform überprüfen kann. Die vorhandene fire sleeve size chart and fitting-clearance guide deckt diese Dimensionsprüfungen ab.

Halten Sie die Kundenteilnummer getrennt von der Katalogreferenz des Lieferanten. Ein Kundenteil kann eine bestimmte Schnittlänge, Markierung und Verpackungsanordnung umfassen, die die Basiskatalogかどうか nicht beschreibt.

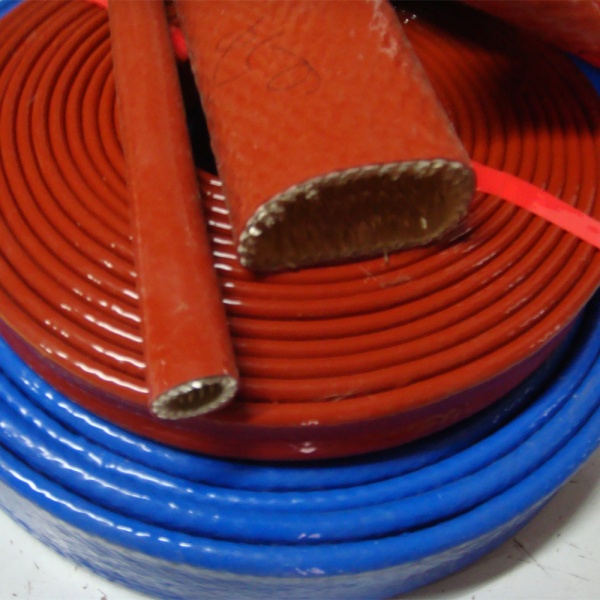

Auf Länge geschnittener Hitzeschutzschlauch oder Lieferung als Großrolle?

Das richtige Lieferformat hängt davon ab, wo das Schneiden und Prüfen stattfindet. Großrollen ermöglichen es dem Schlauchkonfektionär, bei Produktionsänderungen unterschiedliche Längen zu schneiden. Auf Länge geschnittener Hitzeschutzschlauch verlagert diesen Arbeitsgang in den vereinbarten Lieferumfang des Lieferanten und gibt dem Wareneingangsteam einzelne Teile zum Zählen und Prüfen an die Hand.

BSTFLEX führt Sonderlängen-, Verpackungs- und kundenspezifische Logo-Optionen für seinen geflochtenen EFRS-Hitzeschutzschlauch auf. Geben Sie bei der Preisanfrage das erforderliche Lieferformat an, damit das vorgeschlagene Produkt und die Veredelungsarbeiten gemeinsam überprüft werden können.

Definieren Sie bei Rollen die nutzbare Länge und Kontinuität

Geben Sie die erforderliche Länge pro Rolle oder Spule, die zulässige Längentoleranz und die Tatsache an, ob jede Einheit ein einziges durchgehendes Stück enthalten muss. Ein Gesamtauftrag von mehreren hundert Metern definiert für sich genommen weder die Anzahl der Rollen noch die nutzbare Länge der einzelnen Rollen.

Klären Sie, ob kürzere Längen akzeptabel sind, wie sie gekennzeichnet werden sollen und ob sie in derselben Sendung geliefert werden können. Vereinbaren Sie diese Richtlinie vor der Bestellung, anstatt sie bei der Erstellung eines Zuschnittplans festzustellen.

Definieren Sie für Fertigteile den Messzustand

Geben Sie die nominelle Schnittlänge, die zulässige Abweichung und die steuernde Einheit an. Vereinbaren Sie, ob die Länge gemessen wird, wenn der Schlauch entspannt ist oder unter einer definierten Messlast steht. Dies gibt dem Lieferanten und dem Wareneingangsprüfer dieselbe Grundlage für die Abnahme.

Identifizieren Sie außerdem den Endzustand: glatter Schnitt, spezifizierte Kantenbearbeitung oder ein fertiges Enddetail. Wenn eine Endbearbeitung enthalten ist, geben Sie an, ob die bestellte Länge vor oder nach diesem Arbeitsgang gemessen wird. Gehen Sie nicht davon aus, dass ein angebotenes Schnittstück Dichtungsband oder Befestigungsteile enthält.

Zeigen Sie bei Snap- oder Klettverschluss-Abdeckungen die Endpositionen des Verschlusses relativ zur Schnittkante an. Genehmigen Sie diese Details anhand der tatsächlichen Fertiglänge, insbesondere bei der Bestellung von kurzen Abschnitten.

Kundenspezifisch bedruckter Hitzeschutzschlauch: Zweck und Position angeben

Ein Logo, eine Geräteteilnummer und eine Leitungsidentifikationsmeldung dienen unterschiedlichen Zwecken. Stellen Sie für kundenspezifisch bedruckte Hitzeschutzschläuche die exakten Vorlagen oder den Text zur Verfügung und erklären Sie, was nach der Installation lesbar bleiben muss.

Branding und Eigenmarkenkennzeichnung

Geben Sie an, ob sich die Kennzeichnung auf dem Schlauch selbst, der Einzelverpackung oder dem Umkarton befinden soll. Eine Bestellung von Eigenmarken-Hitzeschutzschläuchen sollte diese Unterscheidung nicht der Interpretation überlassen.

Liefern Sie die genehmigte Grafik, den erforderlichen Kontrast und den vorgesehenen Druckbereich. Lassen Sie sich vom Lieferanten die vorgeschlagene Markierungsmethode und das Layout für die ausgewählte Beschichtung und den Durchmesser bestätigen. Verwenden Sie ein genehmigtes Kartonetikett nicht als Beweis dafür, dass dasselbe Design für den Druck auf dem Schlauch genehmigt wurde.

Teilnummern und Leitungsidentifikation

Für den Produktionseinsatz sind die wichtigen Informationen möglicherweise eine Kundenteilnummer, eine Zeichnungsrevision, ein Schaltkreisname oder eine Installationsreferenz anstelle eines großen Logos. Identifizieren Sie, welche Felder fest sind und welche – wie etwa eine Chargenreferenz – zwischen den Chargen geändert werden müssen.

Zeigen Sie die erforderliche Textausrichtung, den Abstand zum fertigen Ende und jeden Bereich an, der unmarkiert bleiben muss. Berücksichtigen Sie, wo Schellen, Halterungen, Endwicklungen oder eine überlappende Naht sitzen, damit die Kennzeichnung zugänglich bleibt.

Wiederholter Druck im Vergleich zu einer Markierung auf jedem Schnittstück

Ein wiederholter Druck entlang einer Rolle legt nicht fest, wo dieser Druck erscheint, nachdem die Rolle geschnitten wurde. Für Fertigteile, die jeweils eine Kennzeichnung erfordern, geben Sie die Anzahl der vollständigen Markierungen und deren Position relativ zu den Schnittenden an.

Genehmigen Sie ein repräsentatives zugeschnittenes und gedrucktes Muster, nicht nur einen Andruck. Schließen Sie die kürzeste bestellte Länge ein, da diese den am stärksten eingeschränkten Druckbereich aufweist.

Kennzeichnungsbeständigkeit

Geben Sie die erwartete Reibung, den Flüssigkeitskontakt, die Reinigung und die thermische Beanspruchung zusammen mit der erforderlichen Lesbarkeit danach an. Vereinbaren Sie eine geeignete Abnahmeprüfung. Die thermische Klassifizierung des Hülsenkörpers ist nicht automatisch eine Beständigkeitsklassifizierung für den Aufdruck.

Machen Sie die Verpackung an der Montagestation nützlich

Eine Verpackungsspezifikation für den Brandschutzschlauch sollte erklären, wie der Kunde das Material erhält, lagert und ausgibt. Besprechen Sie Rollen für den internen Zuschnitt, gezählte Bündel einer fertigen Länge oder individuell gekennzeichnete Teile entsprechend dem Produktionsablauf.

Trennen Sie bei Bestellungen mit gemischten Größen jede Teilenummer und Revision deutlich. Kennzeichnen Sie die Menge und Einheit auf jeder Verpackungseinheit: Meter, Stück und Sätze sind unterschiedliche Bestelleinheiten. Eine bloße Kartonanzahl beschreibt den Inhalt nicht.

Berücksichtigen Sie als Etikettenanforderung die Kundenteilenummer, Lieferantenreferenz, Revision, Größe oder Schnittlänge, Menge, Chargenreferenz und Bestellnummer. Spezifizieren Sie den Barcode-Inhalt und das Etikettenformat, wenn das Lager Scans verwendet. Die konkrete Codierung und Rückverfolgbarkeitsvereinbarung sollten während der Angebotserstellung vereinbart werden.

Fordern Sie ein Verpackungsmuster an, wenn es auf Aussehen, Sauberkeit, Kennzeichnung oder Wareneingangseffizienz ankommt. Überprüfen Sie, wie der Schlauch während des Transports gestützt und fixiert wird, und legen Sie einen akzeptablen Zustand bei der Ankunft fest. Eine Sonderverpackung sollte ein ausgewiesener Angebotsposten und keine unausgesprochene Erwartung sein.

Fordern Sie die richtigen Prüfdokumente an

„Zertifikate senden“ ist zu vage für eine OEM-Freigabeanfrage. Legen Sie fest, welche Dokumente zur Produktauswahl erforderlich sind, welche für die Produktionsfreigabe benötigt werden und welche jeder Lieferung beiliegen müssen.

Gleichen Sie Prüfnachweise mit der vorgeschlagenen Konstruktion ab. Ein Bericht für einen Schlauchmantel sollte nicht automatisch als Qualifikation für einen anderen Verschluss, Wandaufbau oder eine fertige Schlauchbaugruppe angesehen werden. Bitten Sie den Lieferanten, den Abdeckungsbereich und eventuelle verbleibende projektspezifische Verifizierungen zu benennen.

Ein Material- oder Typprüfbericht unterscheidet sich zudem von einem Routinestandardprüfprotokoll für das gelieferte Los. Vereinbaren Sie, ob die Bestellung vorhandene Qualifikationsnachweise, zusätzliche Tests oder eine Versandprüfung erfordert, und kalkulieren Sie den entsprechenden Zeitaufwand und die Kosten in das Angebot ein.

Die OEM- und kundenspezifischen Fertigungsdienstleistungen von BSTFLEXOEM- und kundenspezifische Fertigungsdienstleistungenbeinhalten die Musterentwicklung und projektbasierte Testunterstützung. Listen Sie die erforderlichen Dokumente frühzeitig auf, damit deren Verfügbarkeit und Umfang vor der Freigabe der Produktion bestätigt werden können.

Ein fertiges Muster vor der Produktionsfreigabe genehmigen

Verwenden Sie ein Muster, das der vorgeschlagenen Lieferung entspricht: den ausgewählten Schlauchaufbau, die tatsächliche Schnittlänge, die gewünschte Kennzeichnung, den Verschluss oder das Endfinish sowie das Verpackungsetikett. Ein kurzes, unbeschriftetes Materialmuster kann nicht die gesamte Bestellungsspezifikation bestätigen.

Bewerten Sie die Installation an der vorgesehenen Baugruppe und überprüfen Sie die erforderliche Abdeckung. Überprüfen Sie anschließend die Markierungsposition, die Lesbarkeit, die Menge pro Verpackungseinheit und die Konsistenz zwischen dem physischen Teil, dem Etikett und den Begleitdokumenten.

Behalten Sie die akzeptierte Zeichnungsrevision und die Musterkennzeichnung im Freigabeprotokoll bei. Dokumentieren Sie alle offenen Punkte und die Personen, die diese klären müssen. Wenn der Kunde ein formelles Produktionsfreigabepaket verlangt, vereinbaren Sie dessen Inhalt, Musterstückzahl und Einreichungstermin bereits bei der Angebotserstellung.

Eine Passprobe ermittelt ausschließlich das Ergebnis dieser Prüfung. Schließen Sie alle erforderlichen thermischen, flüssigkeitsbezogenen oder sonstigen Validierungen separat ab, bevor Sie den Schutzschlauch für den vorgesehenen Einsatz freigeben.

Vergleichen Sie Mindestbestellmenge, Preis und Lieferzeit auf derselben Basis

Wenn Sie Brandschutzschlauch-Lieferanten vergleichen, trennen Sie das Basismaterial von Zuschnitt, Kennzeichnung, Verpackung und Dokumentation. Bestätigen Sie, ob Werkzeugkosten, Druckvorlagenerstellung, zusätzliche Prüfungen oder Sonderprüfungen im Preis enthalten oder separat angeboten sind.

Beispielsweise entsprechen 1.000 Stück zu je 500 mm insgesamt 500 Metern an fertigem Schlauch. Dies ist eine Mengenberechnung und kein Produktionsangebot. Ein Preis für 500 Meter auf Rollen ist nicht direkt mit einem Preis für 1.000 zugeschnittene, gekennzeichnete und verpackte Stücke vergleichbar, es sei denn, der Konfektionierungsumfang ist identisch.

Fragen Sie die Mindestbestellmenge nach Größe, Farbe, Kennzeichnungslayout und fertiger Teilenummer an, sofern zutreffend. Gehen Sie nicht davon aus, dass das Mindestmaß für eine standardmäßige, unbedruckte Rolle für jede kundenspezifische Version gilt. Die Informationen zum OEM-Service von BSTFLEX besagen, dass Mindestbestellmenge und Lieferzeit vom Produkttyp und dem Grad der Individualisierung abhängen.

Trennen Sie den prognostizierten Jahresbedarf von der aktuell zu bestellenden Menge. Geben Sie den voraussichtlichen Abrufplan sowie das gewünschte Ankunftsdatum an und unterscheiden Sie im vorgeschlagenen Zeitplan zwischen Mustererstellung, Freigabe, Produktion und Transport.

OEM-Brandschutzschlauch-Anfrage-Checkliste

Senden Sie eine Anfrage, die sowohl die technischen Anforderungen als auch die Lieferanforderungen abdeckt. Das folgende Format kann für ein neues Bauteil oder einen Lieferantenvergleich verwendet werden.

Halten Sie Wiederholungsbestellungen an die freigegebene Spezifikation gebunden

Sobald das Bauteil freigegeben ist, bestellen Sie anhand derselben Zeichnung und der vereinbarten Dokumentenrevision anstelle einer verkürzten Beschreibung wie „gleicher roter Schlauch wie zuvor“. Gleichen Sie die Kundenteilenummer auf der Auftragsbestätigung mit der Referenz des Lieferanten ab.

Vereinbaren Sie, welche vorgeschlagenen Änderungen eine Benachrichtigung und Freigabe erfordern. Je nach Projekt können dies Substrat, Beschichtung, Verschluss, Kennzeichnungsmethode, Maßgrenzen oder Verpackung sein. Überprüfen Sie eine vorgeschlagene Alternative anhand der Gesamtanforderung, anstatt sie allein deshalb zu akzeptieren, weil der Nennurchmesser unverändert ist.

Bewahren Sie bei der Lieferung von Brandschutzschläuchen als Schüttgut ausreichend vereinbarte Chargeninformationen auf, um die Wareneingangsaufzeichnungen mit dem gelieferten Material zu verknüpfen. Eine gedruckte Produktnummer identifiziert das Design; die Chargenkennzeichnung ist eine separate Anforderung, die mit dem Lieferanten zu definieren ist.

Fordern Sie ein OEM-Brandschutzschlauch-Angebot von BSTFLEX an

Senden Sie BSTFLEX Ihre Montagezeichnung oder Ihr Referenzmuster, den erforderlichen Aufbau, die Zuschnittlängen, das Kennzeichnungslayout, die Verpackungsanforderungen und die Bestellprognose. Fügen Sie die Betriebsbedingungen sowie die Dokumente bei, die Ihr Technik- oder Qualitätsteam für die Freigabe benötigt.

Geben Sie bei Sonderlängen, kundenspezifischen Logos oder Verpackungswünschen das fertige Ergebnis an und nicht nur die Bezeichnung der Individualisierung. Dies ermöglicht eine gemeinsame Prüfung des vorgeschlagenen Materials, der Veredelungsarbeiten und der Abnahmeanforderungen.

Fordern Sie Produktdaten, Muster oder ein OEM-Brandschutzschlauch-Angebot an. Fügen Sie sowohl den Testbedarf als auch das vorgesehene Produktionsformat bei, damit die Musterprüfung genau das Bauteil berücksichtigen kann, das Sie zu bestellen planen.
