Hitzeschutzschlauch-Endabdichtung und -klemmung: Installationsdetails für Schlauchbaugruppen

Das Ende eines Hitzeschutzschlauchs hat zwei verschiedene Aufgaben zu erfüllen: den Schutz der freiliegenden Textilkante und das Halten des Schlauchs in seiner vorgesehenen Position. Endabdichtungsband und eine Befestigungsschelle können zusammenarbeiten, sind jedoch nicht austauschbar. Keines von beiden dient der Reparatur eines undichten Schlauchs oder einer undichten Armatur.

Für einen Schlauchkonfektionär definiert ein nützliches Detail für den Abschluss des Hitzeschutzschlauchs, wo der Schlauch aufhört, wie die geschnittene Kante behandelt wird und wo ein eventuelles Halteband sitzt. Diese Details sollten vor der Produktion geklärt werden, anstatt sie am Ende der Arbeit dem Installateur zu überlassen.

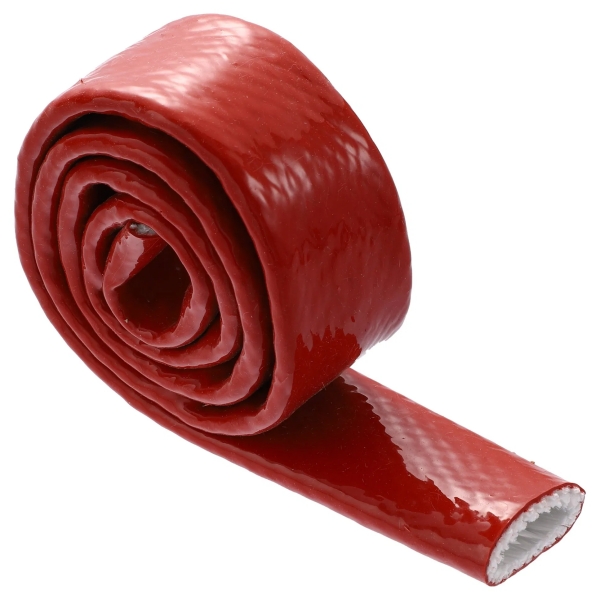

Dieser Leitfaden konzentriert sich auf die Endverarbeitung für silikonbeschichtete Glasfaserschläuche imBSTFLEX fire sleeve range. Verwenden Sie ihn, um eine Installationszeichnung und eine Prüfliste zu erstellen. Die genehmigten Anweisungen für den spezifischen Schlauch, den Schlauch und das Zubehör haben Vorrang vor einem allgemeinen Leitfaden.

Brandschutzescheiben-Endabdichtungsband und -schellen erfüllen unterschiedliche Funktionen

Die Trennung dieser Funktionen verhindert zwei häufige Spezifikationsfehler: die Behandlung eines strammen Bandes als vollständige Endabdichtung oder die Annahme, dass eine Bandumwicklung eine erforderliche mechanische Halterung ersetzt.

Was bewirkt Silikon-Feuerschutzschlauch-Endabdichtungsband?

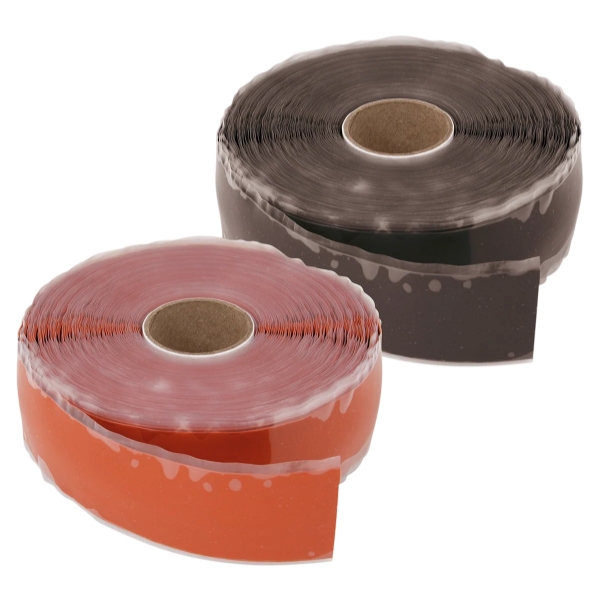

Das BSTFLEX Silikon-Feuerschutzschlauchband ist ein selbstverschweißendes Silikonkautschuk-Zubehörteil. Seine überlappenden Schichten verbinden sich ohne druckempfindlichen Klebstoff miteinander. Es ist für die lokale Abdichtung und Verstärkung innerhalb eines Feuerschutzschlauchsystems vorgesehen, nicht als Ersatz für den Isolierschlauch.

An einem Schnittende bietet das Band eine Abschlussschicht über dem angegebenen Kantenbereich. Deuten Sie diese lokale Behandlung nicht als Beweis dafür, dass die gesamte Baugruppe wasserdicht, druckdicht oder für das Auffangen eines Schlauchplatzers qualifiziert ist. Das sind separate Anforderungen.

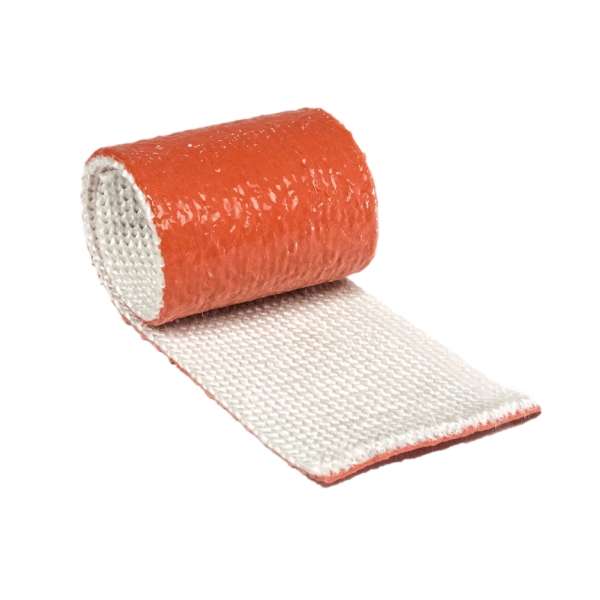

Unterscheiden Sie auch selbstverschweißendes Silikonband von silikonbeschichtetem Glasfasergewebeband. Letzteres enthält eine textile Verstärkung und stellt eine andere Produktkonstruktion dar. Eine Bestellanforderung, die lediglich „rotes Feuerschutzband“ lautet, lässt das Material ungeklärt.

Legen Sie den Abschlussort fest, bevor Sie den Schlauch zuschneiden

Markieren Sie den Anfang und das Ende der erforderlichen thermischen Abdeckung auf der Zeichnung der Schlauchleitung. Identifizieren Sie dann die zulässigen Dicht- und Rückhaltezonen relativ zur Armatur. Verwenden Sie keinen beliebigen Abstand vom Schlauchende als Ersatz für diese Angabe.

Wenn die genehmigte Anordnung den Schlauch über eine Armaturenhülse führt, legen Sie fest, wie weit er reicht und wo der Halter positioniert ist. Bewahren Sie den Zugang zu Gewinden, Dichtflächen, Schlüsselflächen und Inspektionsmerkmalen gemäß den Montageanweisungen. Überbrücken Sie kein Bauteil, das sich drehen muss, mit einem starr fixierten Abschluss.

Bestimmen Sie die Schlauchschnittlänge anhand der vorgesehenen installierten Anordnung. Überprüfen Sie den Sitz entlang des Verlaufs, bevor Sie beide Enden fertigstellen. Das Größentabelle für Hitzeschutzschläuche und Leitfaden für die Montageabstände deckt die separaten Prüfungen für den Außendurchmesser des Schlauchs und den Armaturendurchgang ab.

Baugruppe und Schnittkante vorbereiten

Einen sicheren Arbeitszustand herstellen

Befolgen Sie für bereits in Betrieb befindliche Anlagen deren Abschalt- und Energieisoliierungsverfahren. Kontrollieren Sie gespeicherte hydraulische, mechanische und thermische Energie und überprüfen Sie den sicheren Zustand vor den Arbeiten. Das alleinige Stoppen der Pumpe ist keine vollständige Isolierungsprüfung.

Lassen Sie einen undichten oder beschädigten Schlauch vor dem Anbringen von Schutzvorrichtungen überprüfen. Endband darf keinen ungelösten Defekt verdecken. Halten Sie die Hände von unter Druck stehenden Anschlüssen fern und lösen Sie niemals eine Armatur, um festzustellen, ob noch Druck vorhanden ist.

Einen kontrollierten Schnitt ausführen

Der EFRS geflochtene Silikon-Glasfaser-Hitzeschutzschlauch kann mit einer Schere geschnitten werden. Stützen Sie das Material ab und schneiden Sie es mit geeigneten, scharfen Scheren auf die angegebene Länge zu. Es ist vorzuziehen, vor der Installation auf einer Arbeitsfläche zu schneiden, als eine Klinge gegen den Schlauch darunter zu führen.

Überprüfen Sie die Kante, bevor Sie sie versiegeln. Entfernen Sie lose Schneidrückstände, ohne Garne aus dem Geflecht zu ziehen. Verbrennen Sie die Kante nicht und tragen Sie kein nicht spezifiziertes Klebemittel auf, um sie ordentlich aussehen zu lassen. Ein beschädigtes Ende sollte innerhalb der genehmigten Längen- und Nacharbeitsanforderungen korrigiert werden.

Überprüfen Sie die Installationsreihenfolge

Einige Montageanweisungen erfordern eine Kantenbehandlung, bevor der Schutzschlauch positioniert wird; andere definieren einen Endbearbeitungsvorgang im Anschluss. Legen Sie die Reihenfolge für das ausgewählte System fest. Ändern Sie eine genehmigte flüssige Kantenbehandlung nicht in Klebeband oder vertauschen Sie Band- und Schellenpositionen nicht, ohne die Ersetzung zu prüfen.

Halten Sie bei einer neuen Schlauchleitung den Schutzschlauch von den Werkzeugen zur Armaturenmontage fern, bis der genehmigte Prozess das Positionieren vorsieht. Halten Sie bei einer fertigen Baugruppe an, wenn der Schutzschlauch die Armatur nicht ohne Beschädigung passieren kann. Eine Endversiegelung kann eine ungeeignete Schutzschlauchgröße nicht ausgleichen.

So bringen Sie selbstverschweißendes Firesleeve-Klebeband am Ende an

Beginnen Sie mit einem sauberen, trockenen Anwendungsbereich. Verwenden Sie nur eine Reinigungsmethode, die mit dem Schlauch, dem Schutzschlauch und dem Band kompatibel ist. Beheben Sie die Ursache einer eventuellen Ölverschmutzung, bevor Sie den Bereich umwickeln.

Befolgen Sie die Anweisungen des ausgewählten Bandes hinsichtlich Dehnung und Überlappung. Halten Sie den Kontakt zwischen aufeinanderfolgenden Lagen aufrecht und drücken Sie diese zusammen. Überprüfen Sie bei einer Durchmesseränderung auf Falten oder eine Wicklung, die einen Spalt überbrückt, anstatt der Oberfläche zu folgen. Schließen Sie über dem definierten Kantenbereich ab, ohne die Funktionsmerkmale der Armatur zu behindern.

Übernehmen Sie nicht einfach einen festen Überlappungsprozentsatz, eine Windungsanzahl oder eine Wartezeit von einem anderen Band. Tragen Sie die geltenden Werte und Freigabebedingungen in die Arbeitsanweisung ein. Selbstverschweißendes Verhalten bedeutet nicht, dass jede Sorte dieselben Verarbeitungsanforderungen hat.

Die Technische Übersicht über das Silicone Firesleeve Tapebeschreibt die Zubehörfunktion des Produkts und die allgemeine Anwendungsmethode. Fordern Sie die zusätzlichen Prozessdetails an, die für die vorgeschlagene Anschlussart erforderlich sind.

Wo sollte die Brandschutzschlauchklemme installiert werden?

Positionieren Sie die Klemme nur in der für die Baugruppe angegebenen Rückhaltezone. Eine Anschlußmuffe kann diesen Ort in einem zugelassenen Design bereitstellen; dies ist keine universelle Anweisung für jedes Schlauchende. Versetzen Sie ein Band nicht auf einen nicht unterstützten flexiblen Abschnitt, nur weil dieser leichter zu erreichen ist.

Identifizieren Sie für eine OEM-Installationszeichnung die Unterstützung unter dem Band, deren Breite und deren Abstand von einer festen Referenz. Zeigen Sie außerdem an, ob das Band über Bandage, daneben oder in einer anderen qualifizierten Anordnung sitzt. Diese Details machen die fertige Baugruppe inspizierbar.

Wählen Sie Befestigungsteile für die Außenmaße des fertiggestellten Anschlusses aus, einschließlich des Schutzschlauchs und jeglicher Bandage unter dem Band. Die Schlauchbohrung ist keine Klemmen-Größenspezifikation. Verwenden Sie das dafür vorgesehene Installationswerkzeug und die Spann- oder Drehmomentanforderung des Hardware-Lieferanten; es gibt keinen einheitlichen Anzugswert für alle Brandschutzschlauchklemmen.

Überprüfen Sie nach der Installation auf Schneiden, Quetschen, verschobene Schichten und scharfe, hervorstehende Beschläge. Ersetzen Sie einen universellen Kunststoff-Kabelbinder, Draht oder eine andere Klemme nicht einfach nur deshalb, weil er oder sie passt. Eine Alternative benötigt eine Freigabe für die tatsächlichen Rückhalte-, Temperatur- und Expositionsanforderungen.

Inspezieren Sie das fertige Ende, nicht nur die Bandfarbe

Verwenden Sie Folgendes als erste Checkliste bei der Genehmigung der Zeichnung und eines Erstmusters. Legen Sie messbare Abnahmekriterien fest, wo die Anwendung dies erfordert.

Eine Sichtprüfung weist keine Flammklasse nach und validiert nicht die Beständigkeit gegen eine bestimmte Flüssigkeit. Wenn diese Eigenschaften erforderlich sind, beschaffen Sie sich Nachweise, die die vorgeschlagene Konstruktion und Installation abdecken. Übertragen Sie ein Ergebnis für einen Schutzschlauchkörper allein nicht ohne Überprüfung auf einen anderen fertigen Abschluss.

Inspektionszugang für abnehmbare Brandschutzschläuche einplanen

Berücksichtigen Sie bei einem zu öffnenden Schutzschlauch die Auswirkungen des Endabschlusses auf den zukünftigen Zugang. Eine durchgehende Umwicklung des Verschlusses kann verhindern, dass sich die Abdeckung öffnen lässt, bis das Band entfernt wird. Das kann akzeptabel sein, aber die Wartungsanleitung sollte den verbrauchbaren Endabschluss ausweisen, der erneuert werden muss.

Verwenden Sie kein Endband, um einen Längsverschluss auszugleichen, der nicht richtig einrastet. Vergleichen Sie die Installationsformate im Leitfaden für abnehmbare Brandschutzschläuche für bestehende Schläuche, definieren Sie dann ein Enddetail, das den vorgesehenen Wartungszugang erhält.

Fragen zur Endbearbeitung von Brandschutzschläuchen

Kann gewöhnliches Isolierband durch Silikon-Endabdichtungsband ersetzt werden?

Betrachten Sie sie nicht als austauschbar. Spezifizieren Sie das erforderliche Material und die Anwendungsbedingungen. Ein ähnliches Aussehen oder eine praktische Rollenbreite begründet kein gleichwertiges Verhalten bei einem Hochtemperatur-Brandschutzschlauchabschluss.

Verhindert Endabdichtungsband das Aufsaugen von Flüssigkeiten?

Eine fachgerecht spezifizierte Kantenbehandlung soll die Exposition des Textilendes gegenüber externen Verunreinigungen verringern. Ihre Wirksamkeit hängt von Material, Abdeckung und Einbaubedingung ab. Sie ist kein Mittel gegen Flüssigkeiten, die aus dem darunter liegenden Schlauch austreten.

Benötigt jeder Brandschutzschlauch sowohl Band als auch eine Schelle?

Der zugelassene Abschluss bestimmt die erforderlichen Komponenten. Einige Anordnungen schreiben eine bestimmte Endbehandlung und Halterung vor; eine andere Konstruktion verwendet möglicherweise ein anderes Detail. Lassen Sie keine vorgeschriebenen Befestigungsteile weg, weil sich das Band während der Handhabung sicher anfühlt.

Kann Band einen eingerissenen Brandschutzschlauch reparieren?

Gehen Sie nicht davon aus, dass eine lokale Umwicklung den ursprünglichen Schutz wiederherstellt. Lassen Sie den Schaden anhand der zugelassenen Reparatur- oder Austauschkriterien des Schlauchs bewerten. Ein Austausch ist angebracht, wenn der erforderliche Zustand nicht nachgewiesen werden kann.

Spezifizieren Sie Brandschutzschlauchenden für die serielle OEM-Produktion

Eine Nachbestellung sollte mehr als nur Schlauchdurchmesser und -farbe angeben. Fügen Sie die geschützte Länge, die Anschlusszeichnung, die Endbehandlungszone, die Bandspezifikation und alle erforderlichen Befestigungsteile hinzu. Fügen Sie die Betriebstemperatur, die erwarteten Flüssigkeiten, die Prüfkriterien und Fotos der fertigen Baugruppe bei.

Geben Sie für Bandangebote Breite, Rollenlänge, Farbe und Menge an. Fügen Sie für eine abgestimmte Schlauch- und Bandbewertung die vorgeschlagene Montagezeichnung und die relevanten thermischen Anforderungen bei. Dies gibt Einkauf und Produktion eine definierte Konfiguration zur Freigabe.

BSTFLEX liefert silikonbeschichtete Glasfaser-Brandschutzschläuche und selbstverschweißendes Silikon-Brandschutzschlauchband. Fordern Sie Produktdaten, Muster oder ein OEM-Angebot mit der Enddetailzeichnung an, damit die vorgeschlagenen Materialien als Teil der vollständigen Installation bewertet werden können.
