Auswahl einer Glasfaser-Schweißschutzhülle für installierte Kabel und Schläuche

In einer funktionierenden Schweißzelle hat ein Schlauch oder Kabel selten ein freies Ende, das auf eine Rohrhülle wartet. Seine Anschlüsse sind montiert, die Führung ist festgeklemmt, und der Abschnitt, der der Schweißnaht am nächsten liegt, ist oft am schwersten zugänglich. Eine an der Seite zu öffnende Glasfaserummantelung kann um diese bereits vorhandene Baugruppe gelegt werden, vorausgesetzt, ihr Verschluss passt und der geschützte Abschnitt bleibt während der Bewegung bedeckt.

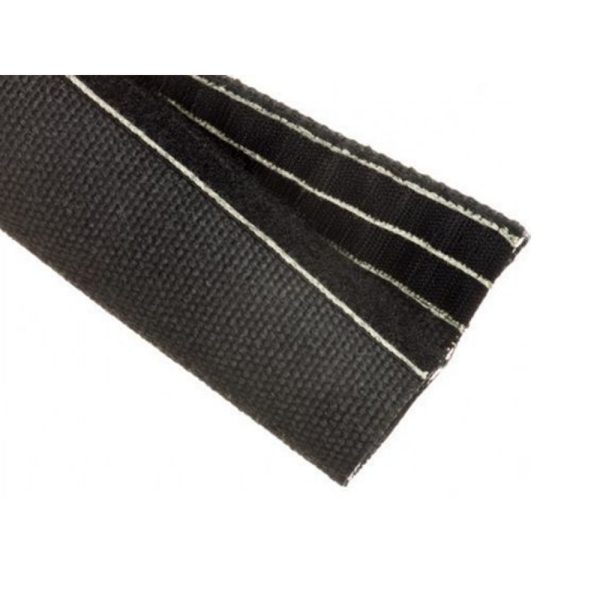

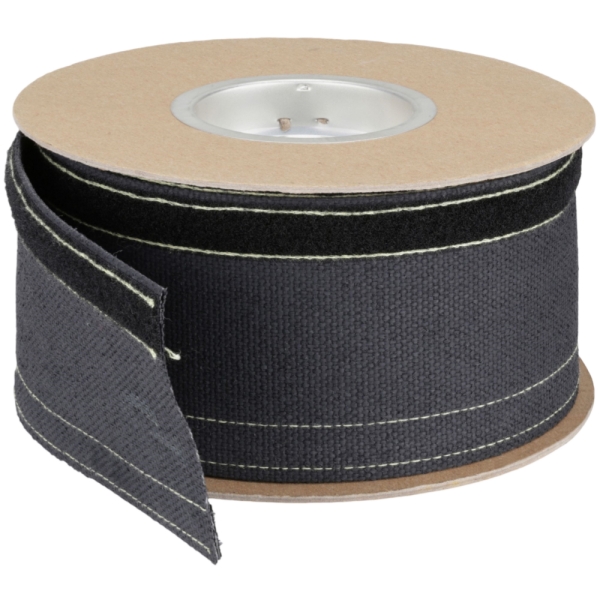

BSTFLEXs schwarz beschichtete Glasfaser-Schweißschutzhülle wird mit einer Glasfasergrundlage, einer Hochtemperaturbeschichtung und einem Klettverschluss beschrieben. Das Produkt ist dafür aufgeführt, Kabel und Schlauchleitungen vor Schweißfunken und -spritzern sowie vor Kontaktabrieb zu schützen. Die folgenden Prüfungen sind dafür gedacht, die Ummantelung auf der installierten Strecke auszuwählen, anstatt anzunehmen, dass allein ein Nenndurchmesser eine Passform herstellt.

Exposition vor der Wahl einer Länge erfassen

Machen Sie ein Foto des Schlauchs oder Kabels in seiner normalen Arbeitsposition und ein weiteres an den Bewegungsgrenzen. Markieren Sie den Schweißpunkt, die wahrscheinliche Richtung von Funken und Spritzern sowie alle Stellen, an denen die Leitung über eine Halterung schabt. Identifizieren Sie Halterungen, Verbindungsstellen und Wartungspunkte, die zugänglich bleiben müssen. Die abgedeckte Länge sollte der verlegten Baugruppe einschließlich Biegungen und Bewegungen folgen und nicht einfach der geradlinigen Entfernung zwischen zwei Markierungen.

Überprüfen Sie bei einem Roboter oder einer beweglichen Vorrichtung die Position der Ummantelung über den gesamten Zyklus hinweg. Ein kurzes Stück kann sich vom exponierten Punkt wegbewegen; ein längeres Stück kann sich an einer Klemme stauen. Geben Sie an, wo jedes Ende enden muss und ob ein Ende zur Inspektion abnehmbar sein muss. Halten Sie die Ummantelung von Teilen fern, die gemäß dem Gerätedesign Belüftung oder routinemäßigen Zugang erfordern.

Den geschlossenen Sitz messen, nicht nur den Schlauchdurchmesser

Messen Sie den Außenumfang oder die maximale Außenhülle der fertigen Baugruppe, auf der die Ummantelung sitzen wird. Ein Bündel aus zwei Schweißkabeln und einem Schlauch ist nicht unbedingt rund, weshalb ein einzelner Durchmesser irreführend sein kann. Notieren Sie Abzweigungspunkte, Spleiße, Schutzmanschetten und jegliche lokale Größenzunahme, die unter der Ummantelung verbleiben wird.

Die Produktseite listet Nenngrößen von Schläuchen von 25 bis 102 mm auf. Fragen Sie nach dem nutzbaren geschlossenen Maß oder dem Umfangsbereich der vorgeschlagenen Konstruktion, einschließlich ihrer Verschlussüberlappung. Eine Nenngröße zeigt nicht, wie viel der Klettverschlussfläche um ein unregelmäßiges Bündel herum im Eingriff bleibt. Überprüfen Sie, ob die Ummantelung sicher schließt, ohne einen Schlauch unter seinen zulässigen Biegeradius zu quetschen oder auf einen Kabelverbinder zu drücken.

Die Position des Verschlusses planen

Die seitliche Öffnung ermöglicht es, die Ummantelung anzubringen, ohne die Baugruppe zu trennen. Positionieren Sie den Verschluss dort, wo er für Installation und Wartung erreicht werden kann, und, sofern es die Strecke zulässt, weg von der direkten Bahn von Funken und herabfallenden Spritzern. Überprüfen Sie die gesamte Naht nach dem Schließen; Lücken an Biegungen oder Abzweigungspunkten lassen die darunter liegende Leitung ungeschützt.

Überprüfen Sie an beweglichen Geräten, ob der Verschluss an einer Halterung reibt oder an einer nahegelegenen Kante hängen bleibt. Bestätigen Sie seine Position erneut an den Enden des Verfahrwegs. Ein kurzer Versuch an der Maschine ist aufschlussreicher als ein flaches Muster, da sich die geschlossene Form und Nahtposition der Ummantelung mit der Strecke ändern.

Den Test an die Gefährdung anpassen

Schweißfunken, stärkere Spritzer, heiße Schlacke, konstante Strahlungshitze und Abrieb sind unterschiedliche Expositionen. Geben Sie dem Lieferanten eine Beschreibung des Prozesses, des Abstands und der Ausrichtung der Leitung sowie der voraussichtlichen Kontaktdauer. Die Produktseite enthält Temperaturangaben, aber eine spezifische Anwendung sollte anhand aktueller Testdaten für das genaue zu liefernde Material und die Beschichtung überprüft werden. Verwenden Sie nicht die Gastemperatur einer Schweißnaht oder eine kurze Spark-Temperatur als Dauertemperatur der gesamten Mantelbaugruppe.

Wenn es sich bei der Leitung um einen Hydraulikschlauch handelt, bestätigen Sie, dass die Ummantelung keine Beschädigungen verdeckt, die gemäß dem Gerätemartungsverfahren inspiziert werden müssen. Sie ist eine externe Schutzabdeckung und ändert nichts an der Druckstufe des Schlauchs. Wenn Flüssigkeitskontakt oder wiederholtes Schleifen zu erwarten ist, identifizieren Sie die Flüssigkeit und die Gegenfläche, damit das vorgeschlagene Muster unter repräsentativen Bedingungen getestet werden kann.

Eine Ummantelung für die Leitung und eine Decke für den Arbeitsbereich verwenden

Eine seitlich zu öffnende Hülle schützt einen definierten Schlauch- oder Kabelstrang. Wenn ein größerer Arbeitsbereich, eine nahegelegene Maschinenfläche oder eine temporäre Öffnung abgeschirmt werden muss, prüfen Sie die Produkte zum Schutz von Schweiß- und Lötbereichen separat. Die beiden Formen adressieren unterschiedliche Abdeckungsgeometrien und sollten unabhängig voneinander spezifiziert werden.

Was für ein Muster und Angebot zu senden ist

• Fotografien oder eine Zeichnung der installierten Strecke und ihrer vollständigen Bewegung.
• Maximaler Durchmesser oder Umfang des abgedeckten Schlauch- oder Kabelbündels.
• Abgedeckte Länge entlang der Strecke gemessen, plus gewünschte Endpositionen.
• Bevorzugte Verschluss posición und verfügbarer Platz für die fertige Ummantelung.
• Schweißprozess, Richtung von Funken oder Spritzern, Temperatueinwirkung und Verschleißstellen.
• Erforderliche Menge, Stücklänge, Inspektionskriterien und eventuelle verbindliche Prüfmethoden.

Senden Sie diese Details über die Produktseite für Glasfaser-Schweißschutzummantelungen. Fordern Sie ein Muster in der vorgeschlagenen geschlossenen Größe an, bestätigen Sie die Textil- und Beschichtungskonstruktion und überprüfen Sie den Verschlusskontakt sowie die Abdeckung an der tatsächlichen Ausrüstung, bevor Sie die Bestellung genehmigen.
