Welche Informationen werden benötigt, um eine kundenspezifische Filter-Isolierabdeckung zu bestellen?

Eine kundenspezifische Filter-Isolierabdeckung ist so konzipiert, dass sie der tatsächlichen Form eines industriellen Filtergehäuses, eines Korbsiebes, eines Y-Siebes, eines Kartuschenfiltergehäuses oder einer Prozess-Filtrationseinheit entspricht. Da Filtergehäuse häufig Flansche, Rohranschlüsse, Messgeräte, Abläufe, Griffe, Halterungen, Klemmen und abnehmbare Abdeckungen umfassen, werden vor der Fertigung genaue Informationen benötigt.

Je besser die vor der Angebotserstellung bereitgestellten Informationen sind, desto besser passt die fertige Isolierabdeckung zur Ausrüstung. Korrekte Abmessungen tragen außerdem dazu bei, die Wärmeleistung zu verbessern, Installationsprobleme zu reduzieren und die Abdeckung bei Wartungsarbeiten leichter abnehm- und wieder montierbar zu machen.

1. Grundlegende Abmessungen des Filtergehäuses

Die ersten benötigten Informationen sind die Hauptabmessungen des Filtergehäuses. Diese Abmessungen ermöglichen es dem Hersteller, den Materialbedarf, die Isolationsabdeckung, die Form der Abdeckung und die Produktionskosten abzuschätzen.

2. Positionen von Rohr-Einlass und -Auslass

Die meisten industriellen Filter sind über Einlass- und Auslassanschlüsse mit Prozessleitungen verbunden. Die Isolierabdeckung muss genaue Öffnungen oder Trennlinien um diese Rohrverbindungen herum aufweisen. Wenn die Positionen von Einlass und Auslass nicht korrekt gemessen werden, passt die Abdeckung möglicherweise bei der Installation nicht zur Ausrüstung.

• Einlassrohrdurchmesser
• Auslassrohrdurchmesser
• Abstand zwischen Rohrmittellinie und Filtergehäusekante
• Rohrausrichtung: horizontal, vertikal, seitlich montiert, oben montiert oder unten montiert
• Ob angeschlossene Rohrabschnitte ebenfalls isoliert werden müssen

3. Flanschgröße und Schraubenfreigang

Flansche sind bei Filtergehäusen, Sieben und Prozess-Filtrationsbehältern üblich. Eine kundenspezifische, abnehmbare Isolierabdeckung muss ausreichend Freiraum für Flanschdicke, Schraubenköpfe, Muttern und zukünftige Wartungsarbeiten bieten.

Bitte geben Sie Flanschdurchmesser, Flanschdicke, Position des Schraubenkreises sowie alle Bereiche an, die zugänglich bleiben müssen. Bei Filtern, die häufig geöffnet werden, kann die Abdeckung mit einem separaten Flanschbereich oder einer geteilten Konstruktion ausgelegt werden, um die Entfernung zu erleichtern.

4. Positionen von Messgerät, Ablauf, Entlüftung, Griff und Halterung

Kleine Komponenten entscheiden oft darüber, ob die Isolierabdeckung im realen Einsatz praktikabel ist. Druckmessgeräte, Ablassventile, Entlüftungsöffnungen, Griffe, Hebeösen, Klemmen, Stützhaken und Typenschilder erfordern möglicherweise Öffnungen, Klappen, verstärkte Kanten oder frei zugängliche Bereiche.

• Position des Druckmessgeräts und erforderliche Sichtbarkeit
• Position des Ablass- und Entlüftungsventils
• Position von Griff, Hebeöse oder Klemmschelle
• Position der Stützhalterung oder Befestigungsfüße
• Position des Typenschilds oder Prüflabels
• Jeder Teil, der für Betrieb oder Inspektion offen bleiben muss

5. Betriebstemperatur und Ziel der Oberflächentemperatur

Die Betriebstemperatur ist entscheidend für die Auswahl des richtigen Außenmaterials, des Isolationskerns, der Innenauskleidung, des Nähgarns und des Befestigungssystems. Dampffilter, Heißölfilter, chemische Filtrationssysteme und abgasbezogene Filter können unterschiedliche Materialkombinationen erfordern.

Wenn Sie eine Ziel-Oberflächentemperatur haben, sollte diese ebenfalls angegeben werden. Beispielsweise benötigen einige Anlagen Isolierung hauptsächlich zur Wärmespeicherung, während andere den Personenschutz und eine niedrigere Berührungstemperatur im Fokus haben. Diese Informationen helfen bei der Bestimmung der Isolationsdicke und der Materialstruktur.

6. Installationsumgebung

Die Installationsumgebung beeinflusst die Auswahl von Gewebebeschichtung, Verstärkung, Nähten und Metallbeschlägen. Ein in einem sauberen Dampfraum im Innenbereich installiertes Filtergehäuse benötigt möglicherweise nicht dieselbe Außenschicht wie ein Filter, der im Außenbereich in der Nähe von Ölnebel, Chemikalienspritzern, Salzsprühnebel oder starker mechanischer Abnutzung installiert ist.

7. Bevorzugte Befestigungsmethode

Das Befestigungssystem sollte zur Temperatur, Wartungshäufigkeit, Vibrationsbelastung und zum verfügbaren Einbauraum passen. Bei Geräten, die häufig geöffnet werden, können Schnellverschlüsse die Wartungszeit reduzieren. In Hochtemperatur- oder Schwerlastbereichen wird möglicherweise eine Metallbefestigung bevorzugt.

• Klettverschluss für schnelle Montage und Demontage
• Edelstahlverschlüsse für stärkere mechanische Fixierung
• Gurte und D-Ringe für verstellbaren Verschluss
• Druckknöpfe für kleinere passgenaue Abdeckungen

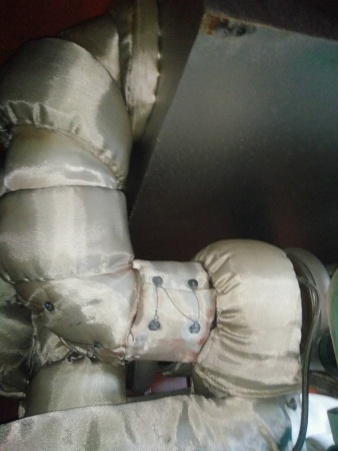

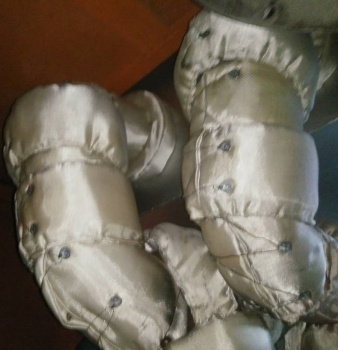

• Drahtschnürung für Hochtemperatur- oder vibrationsanfällige Anwendungen

8. Wartungshäufigkeit und Abdeckungsdesign

Vor der Bestellung ist es wichtig zu bestätigen, wie oft der Filter geöffnet wird und welche Teile während der Wartung zugänglich sein müssen. Ein Filter, der wöchentlich gereinigt wird, kann ein anderes Abdeckungsdesign erfordern als ein Filter, der nur bei geplanten Stillständen überprüft wird.

Für häufige Wartung kann die Abdeckung in mehrere Abschnitte unterteilt werden, um nur den Servicebereich freizulegen. Bei seltener Wartung kann eine einfachere Vollkörperabdeckung ausreichend sein. Ziel ist es, die Isolierung wirksam zu halten und gleichzeitig die routinemäßige Wartung praktikabel zu gestalten.

9. Fotos, Zeichnungen, Muster oder Messblätter

Klare visuelle Informationen helfen, Konstruktionsfehler zu reduzieren. Eine technische Zeichnung ist ideal, aber auch Fotos mit markierten Maßen sind hilfreich. Bei Ersatzprojekten kann auch ein altes Isolierabdeckungsmuster als Referenz verwendet werden.

• Fotos von Vorderseite, Seite, Oberseite und Anschlussstellen
• Markierte Maße auf Fotos oder Skizzen
• Anlagenzeichnungen oder Filtergehäuse-Datenblätter
• Alte Abdeckungsmuster für die Ersatzfertigung
• Einbauraum-Beschränkungen rund um den Filter

10. Menge, Kennzeichnung und OEM-Anforderungen

Für OEM-Anlagenhersteller, Ingenieurbüros, Händler und Wartungsunternehmen können zusätzliche Projektinformationen erforderlich sein. Dazu gehören Teilenummern, Tag-Labels, Verpackungsanforderungen, Farbpräferenzen, Montageanweisungen und Kennzeichnungen für wiederholte Bestellungen.

• Erforderliche Menge für jede Größe oder jedes Filtermodell
• Anlagentag-Nummer oder Projekt-Referenznummer
• Private-Label- oder Kunden-Teilenummer
• Spezielle Verpackungsanforderungen
• Montagerichtungskennzeichnung oder Warnetikett
• Serienproduktion oder Einzelanfertigungs-Sonderanforderung

Empfohlene Bestell-Checkliste

Bereiten Sie vor der Angebotsanfrage die folgenden Informationen vor:

• Filtertyp: Korbsieb, Y-Sieb, Patronenfiltergehäuse, Dampffilter, Heißölfilter oder anderer Typ
• Hauptkörperdurchmesser und -länge
• Einlass- und Auslassrohrgröße und -position
• Flanschgröße und Schraubenfreiraum
• Positionen von Messgerät, Ablauf, Entlüftung, Griff, Halterung und Klemme
• Betriebstemperatur und angestrebte Außenoberflächentemperatur
• Innen- oder Außeninstallationsumgebung
• Erforderliche Isolationsstärke, falls angegeben
• Bevorzugte Befestigungsmethode
• Fotos, Zeichnungen, Muster oder Messblatt
• Menge und etwaige OEM-Kennzeichnungs- oder Verpackungsanforderungen

Bestellen Sie kundenspezifische Filter-Isolierabdeckungen bei BSTFLEX

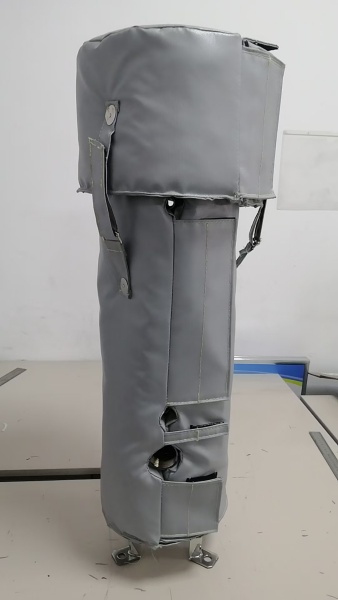

BSTFLEX stellt kundenspezifische, abnehmbare Filter-Isolierabdeckungen für industrielle Filtergehäuse, Korbsiebe, Y-Siebe, Patronenfilter, Dampfsysteme, Heißölsysteme, chemische Verarbeitungsanlagen, Schiffspipelinesysteme, Kraftwerke und OEM-Maschinen her. Jede Abdeckung kann nach Zeichnungen, Fotos, Mustern oder detaillierten Vor-Ort-Messungen gefertigt werden.

Unsere "Custom Removable Filter Insulation Cover "Custom Removable Filter Insulation Cover" kann mit Glasfasergewebe, silikonbeschichtetem Glasfasergewebe, PTFE-beschichtetem Glasfasergewebe, aluminiumfolienbeschichtetem Glasfasergewebe, Edelstahlgewebe, Silica-Isoliermatte, Keramikfaser-Isoliermatte, Edelstahlverschlüssen, Klettverschlüssen, Gurten oder Drahtschnürung angepasst werden.

FAQ

Kann eine Filter-Isolierabdeckung ohne Zeichnung hergestellt werden?

Ja. Eine Abdeckung kann aus klaren Fotos, markierten Maßen, Messblättern, Mustern oder Anlagendaten entworfen werden. Eine Zeichnung ist hilfreich, aber nicht immer erforderlich.

Welche Maße sind für eine kundenspezifische Filter-Isolierabdeckung am wichtigsten?

Die wichtigsten Maße sind Filterkörperdurchmesser, Körperlänge, Position der Rohranschlüsse, Flanschgröße, Position des Messgeräts, Ablaufposition sowie eventuelle Freiräume für Griffe oder Halterungen.

Muss ich die Betriebstemperatur angeben?

Ja. Die Betriebstemperatur wird benötigt, um das richtige Gewebe, den Isolationskern, das Nähgarn und die Befestigungsmethode auszuwählen.

Kann die Abdeckung Öffnungen für Messgeräte und Abläufe enthalten?

Ja. Kundenspezifische Ausschnitte, Klappen, verstärkte Öffnungen und freigelegte Servicebereiche können für Druckmessgeräte, Abläufe, Entlüftungen, Griffe, Halterungen und Rohranschlüsse hinzugefügt werden.

Kann die Isolierabdeckung für wiederholte Wartung ausgelegt werden?

Ja. Die Abdeckung kann mit abnehmbaren Abschnitten, Schnellverschlüssen, Gurten, Schnallen oder Drahtschnürung für wiederholtes Entfernen und erneutes Installieren ausgelegt werden.
