Kaulquappen-Dichtungen für Umweltschutzsysteme: Abgas-, Kanal- und Wartungsklappendichtung

Oct 30,2026

Anlagen zur Schadstoffminderung sind häufig hohen Gastemperaturen, Temperaturwechseln, Vibrationen und wiederholtem Wartungszugang ausgesetzt. Türen, Inspektionsklappen, Kanalflansche und abnehmbare Abdeckungen benötigen daher Dichtungen, die sowohl der tatsächlichen Verbindungsgeometrie als auch der Prozessumgebung entsprechen.

AKaulquappendichtung für Systeme zur SchadstoffbekämpfungDiese Lösung kommt zum Einsatz, wenn an der Dichtungslinie ein komprimierbarer Dichtungsbalg benötigt wird und ein verlängertes Textilende mechanisch am Gerät befestigt werden kann. Der Dichtungsbalg bildet den Kontaktbereich, während das Textilende die mechanische Befestigung ermöglicht.

Die korrekte Konstruktion wird nicht allein durch die Gerätebezeichnung bestimmt. Eine Zugangstür für einen thermischen Oxidator, ein Abgasschalldämpfergehäuse und ein Staubabsaugkanalflansch können zwar alle zu einem Abgasreinigungssystem gehören, ihre Temperaturen, Druckbedingungen, Bewegungsabläufe, Expositionen und Montagearten können sich jedoch stark unterscheiden.

BSTFLEX fertigt kundenspezifischeKaulquappendichtungen und Hochtemperatur-KaulquappendichtungenDurch die Verwendung unterschiedlicher Textilbezüge und Kernkonstruktionen können Profile für Industrieanlagen anhand von Zeichnungen, Maßen oder vorhandenen Mustern entwickelt werden, wobei die vollständigen Betriebsbedingungen zu berücksichtigen sind.

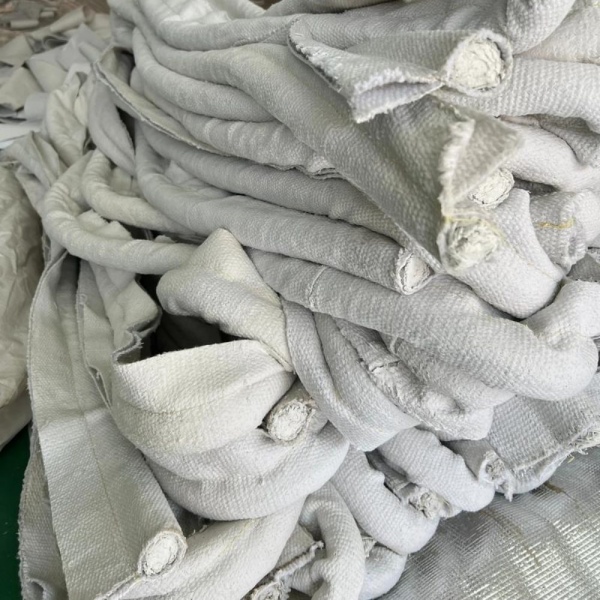

Tadpole Gaskets

Wo Tadpole-Dichtungen in Anlagen zur Schadstoffbekämpfung eingesetzt werden

Ein Kaulquappenprofil eignet sich besonders für Geräte mit Türen, Abdeckungen, Zugangsöffnungen oder Verbindungen, die eine kompressible umlaufende Dichtung benötigen. Der Wulst bildet den Dichtungskontakt, während das Ende als Montagefläche dient.

Diese Anordnung ist dann nützlich, wenn ein flacher Dichtungsstreifen allein nicht das erforderliche Profil liefern kann oder wenn die Dichtung durch eine Halteplatte, eine Klemmleiste oder eine Nut positioniert werden muss.


Thermische Oxidationsanlagen und Rauchgasverbrennungsanlagen

Thermische Oxidationsanlagen und Rauchgasverbrennungsanlagen verarbeiten Prozessströme, die heiß, chemisch komplex oder wechselnden Betriebsbedingungen unterliegen können. Mögliche Dichtungspositionen sind Brennerzugangstüren, Inspektionsöffnungen, abnehmbare Paneele und Gehäusefugen.

Vor der Auswahl einer Textildichtung sollte die Temperatur an der Dichtung selbst ermittelt werden, nicht nur der Sollwert der Brennkammer.

Die Überprüfung sollte klären, ob die Dichtung Heißgasleckagen, Strahlungswärme, direktem Kontakt mit erhitztem Metall, Kondensat während des Stillstands oder chemischen Bestandteilen im Prozessstrom ausgesetzt ist. Diese Bedingungen können sich an der Heiß- und Kaltseite derselben Zugangstür unterscheiden.


Emissionskontrollgeräte und Kanalzugangsklappen

Emissionskontrollsysteme können Kanäle, Klappen, Inspektionstüren, Filtergehäuse und abnehmbare Zugangsabdeckungen umfassen. Eine Dichtung in Kaulquappenform kann in Betracht gezogen werden, wenn ein Kolben- und Endstückabschnitt in die Verbindung passt und die Befestigungselemente das Endstück halten können, ohne die Kompression des Kolbens zu behindern.

Bei Anwendungen mit Luftkanälen muss besonderes Augenmerk auf Druckdifferenz, Gaszusammensetzung, Vibrationen und zulässige Leckagen gelegt werden.

Eine Textil-Tadpole-Dichtung sollte nicht automatisch als gasdicht, emissionszertifiziert oder druckfest bezeichnet werden. Diese Eigenschaften müssen für die gesamte Verbindung durch die Konstruktion des Geräts und entsprechende Validierungstests nachgewiesen werden.

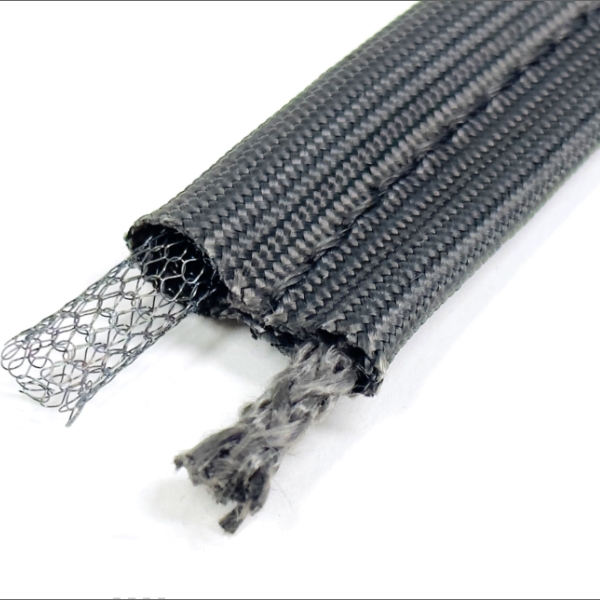

https://www.pkfiresleeve.com/Tadpole-Gaskets-for-Pollution-Control-Systems-Exhaust-Duct-and-Access-Panel-Sealing_n489

Abgasschalldämpfer und Turbinenschalldämpfergehäuse

Abgasschalldämpfer und Turbinenschalldämpfergehäuse können abnehmbare Paneele oder Gehäuseabschnitte enthalten, die eine thermische Abdichtung erfordern. Zu den relevanten Konstruktionsfaktoren zählen die Abgastemperatur an der Verbindungsstelle, die Bewegung des Schalldämpfergehäuses, Vibrationen, die Häufigkeit des Paneelwechsels und die verfügbare Klemmkraft.

Die Dichtung muss der tatsächlichen Kontaktgeometrie entsprechen. Ein zu großer Dichtungsring kann die Schließkraft erhöhen oder zu stark zusammengedrückt werden; ein zu kleiner Dichtungsring kann den Kontakt über die Fuge hinweg möglicherweise nicht aufrechterhalten.

Bei Vorhandensein von Vibrationen sollten neben der Abdeckung und dem Kern auch die Befestigungsmethode und die Bewegungsbeständigkeit überprüft werden.


Abgas- und Plenumkomponenten für die Stromerzeugung

Anlagen zur Stromerzeugung können Heißluftkammern, Abgasübergänge, Inspektionsklappen und abnehmbare Zugangsteile umfassen. An diesen Stellen können Temperaturgradienten und strukturellen Bewegungen ausgesetzt sein.

Der Konstrukteur sollte die Richtung und das Ausmaß der zu erwartenden Bewegung an der Dichtungslinie ermitteln und sicherstellen, dass die Befestigung am Ende die beabsichtigte Kompression der Glühbirne nicht behindert.


Prozessluken und industrielle Zugangsdeckel für die Zellstoff- und Papierindustrie

Prozessluken und Inspektionsabdeckungen in der Zellstoff- und Papierindustrie oder anderen Prozessindustrien können Feuchtigkeit, Ablagerungen, Reinigungschemikalien und intermittierender Hitze ausgesetzt sein.

Bei der Materialauswahl sollte daher die gesamte Exposition berücksichtigt werden, anstatt eine Abdeckung ausschließlich nach ihrer nominellen Temperaturbeständigkeit auszuwählen.

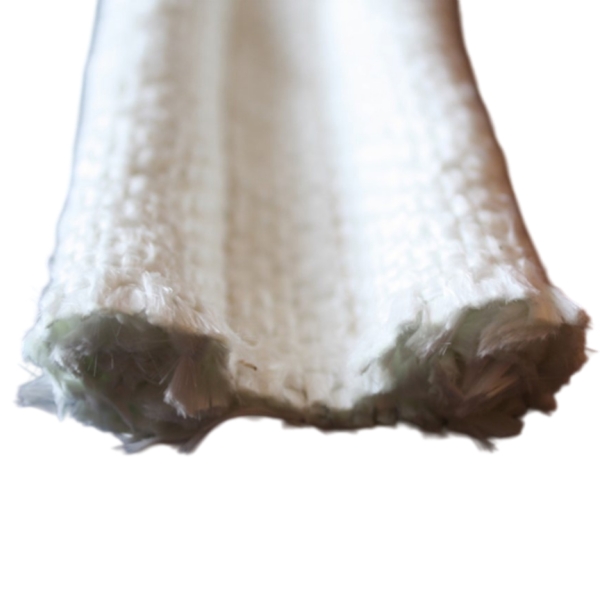

Tadpole Gaskets

Wie man eine Tadpole-Dichtung für Abgasreinigungssysteme spezifiziert

Beginnen Sie mit den Verbindungs- und Prozessdaten. Eine sinnvolle Spezifikation trennt das Deckmaterial, den Innenkern, die Abmessungen des Kolbens, die Abmessungen des Endstücks, die Montageart und die Betriebsbedingungen.

Dadurch wird verhindert, dass eine allgemeine Bezeichnung wie „Hochtemperatur-Türdichtung“ wichtige technische Unterschiede verschleiert.

Spezifikationsartikel Zu erfassende Informationen Warum es wichtig ist
Dichtungsposition Tür des thermischen Oxidators, Kanalflansch, Schalldämpferplatte, Plenumdeckel oder Inspektionsluke Definiert die Gelenkfunktion und die Expositionszone.
Temperatur Kontinuierliche Temperatur, Spitzentemperatur und Spitzendauer an der Dichtungsstelle Ermöglicht die Überprüfung des gesamten Einbands, des Kerns, der Nähte und der Hilfsmaterialien.
Prozessmedium Gaszusammensetzung, Kondensat, Staub, Öle, Reinigungsmittel oder andere bekannte Verunreinigungen Identifiziert Fragen der chemischen und umweltbedingten Verträglichkeit.
Druck und Leckage Druckdifferenz und spezifizierte Leckage- oder Dichtheitsanforderung Verhindert unbegründete Annahmen über die Gasdichtheit oder die Druckfestigkeit.
Glühbirnenabmessungen Freie Glühbirnenhöhe und -breite bzw. Durchmesser für einen runden Abschnitt Definiert das komprimierbare Dichtungsprofil.
Heckabmessungen Schwanzbreite, Dickeess und Haltevorrichtung Bestätigt, dass die Dichtung befestigt werden kann, ohne die Glühbirne einzuschränken.
Eingebauter Spalt Minimaler und maximaler geschlossener Spalt um die Fuge Zeigt den im Betrieb erforderlichen Kompressionsbereich an.
Bewegung und Vibration Thermische Bewegung, Vibration, Gleitkontakt und Öffnungsfrequenz Hilft bei der Beurteilung von Abnutzungsgrad, Haftung und Profilstabilität der Abdeckung.
Bedarf an Lieferungen Prototypenmenge, Schnittlänge oder fertiger Rahmen und Produktionsmenge Definiert den Fertigungs- und Lieferbedarf.


Wählen Sie das Abdeckmaterial entsprechend der tatsächlichen Belichtung.

Die Abdeckung ist die freiliegende Textiloberfläche. Sie kann mit heißem Metall in Berührung kommen, Strahlungswärme ausgesetzt sein, an einem Rahmen reiben oder durch Prozessverunreinigungen beeinträchtigt werden.

Ein Material, das für einen Einsatzort in einem Schadstoffbekämpfungssystem geeignet ist, ist möglicherweise für einen anderen Einsatzort nicht geeignet.


Fiberglasabdeckungen

Glasfasergewebe kann für industrielle Zugangstüren und thermische Gehäuse in Betracht gezogen werden, sofern die nachgewiesenen Betriebsbedingungen innerhalb der Leistungsfähigkeit der gesamten Dichtungskonstruktion liegen.

Die endgültige Leistung hängt von der Stoffqualität, dem Kernmaterial, den Nähten, der Installation und der Beanspruchung ab.

Für verschiedene Glasfaserkernanordnungen sehen Sie sich bitte diese BSTFLEX-Produkte an:

Es handelt sich um unterschiedliche Kernkonstruktionen, nicht um austauschbare Versionen einer einzigen Spezifikation.


Silikongewebe-Abdeckungen

Silicagewebe kann für Anwendungen evaluiert werden, die eine höher temperaturbeständige Textilabdeckung erfordern, als die gewählte Glasfaserkonstruktion bieten kann. Der innere Kern bedarf jedoch noch einer gesonderten thermischen und mechanischen Prüfung.

BSTFLEX bietet einSilikagewebe-Abdeckung, Inconel-Kern, Kaulquappendichtungund einDichtung für Kaulquappen mit silikabeschichtetem KeramikkernDie

Die erste Variante kombiniert ein Silikatgewebe mit einem Metallkern; die zweite verwendet einen Keramikkern. Die endgültige Wahl hängt von den jeweiligen Fugenbedingungen ab.


Keramik-Stoffabdeckungen

Keramische Gewebekonstruktionen können für anspruchsvolle Wärmeanlagen in Betracht gezogen werden, bei denen das freiliegende Textilgewebe für extreme Hitzebedingungen geeignet sein muss. Die Wahl des Kerns bleibt eine separate Entscheidung.

Zu den verfügbaren BSTFLEX-Produktreferenzen gehören:

Die Inconel-Strumpfkonstruktion bietet eine zusätzliche metallische Schutzstruktur und sollte dort in Betracht gezogen werden, wo Oberflächenverschleiß Teil der Anwendung ist.


Basalt- und andere Spezialabdeckungen

Basaltgewebe und andere Spezialtextilien als Abdeckungen können in Betracht gezogen werden, wenn ihre nachgewiesenen Materialeigenschaften mit der Exposition übereinstimmen.

Zum Beispiel dieBasaltgewebe-Abdeckung, Drahtgeflechtkern, Kaulquappendichtungkombiniert eine Basalttextilhülle mit einem Drahtgeflechtkern.

Gehen Sie nicht davon aus, dass Basalt-, Glasfaser-, Siliziumdioxid- und Keramikgewebe identische Temperaturgrenzen oder chemische Beständigkeit aufweisen.

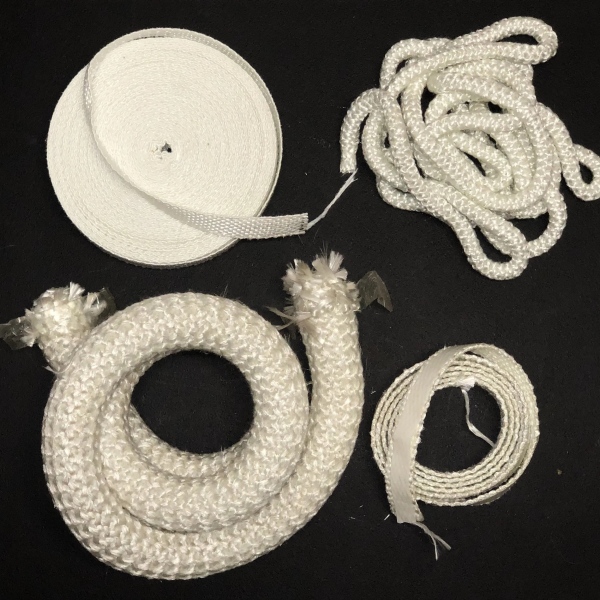

Tadpole Gaskets

Kernauswahl: Kompression, Stütze und Rückstellkraft

Der Kern beeinflusst die Verformung des Kolbens beim Schließen der Zugangstür oder -klappe. Faserkerne, Keramikkerne und Metallgewebekerne können sich bei gleichen Nennabmessungen des Kolbens unterschiedlich verhalten.

Das Kernmaterial allein reicht nicht aus, um die Schließkraft vorherzusagen; Kerndichte, Geometrie, Drahtkonstruktion, Mantelspannung und Kolbengröße spielen ebenfalls eine Rolle.

Faser- und Keramikkerne

Faserbasierte Kerne können dort in Betracht gezogen werden, wo eine nichtmetallische Innenkonstruktion erforderlich ist. Ihr Kompressionsverhalten hängt von Fasertyp, Dichte und Konstruktion ab.

Ein Keramikkern sollte nicht automatisch als Seilkern bezeichnet werden, es sei denn, die eigentliche innere Komponente wird in Seilform hergestellt.

Edelstahlgewebekerne

Edelstahlgewebe kann zur inneren metallischen Verstärkung dienen. Sein Verhalten hängt von der Legierung, dem Drahtdurchmesser, der Maschen- bzw. Gewebegeometrie und der Dichte ab.

Es sollte unter den vorgesehenen Kompressions- und Temperaturbedingungen bewertet werden, anstatt von einer universellen Rückstellcharakteristik auszugehen.

Hohle Metallkerne

Ein hohler Metallkern mit offener Mitte bietet Raum für Verformung. Er kann dann zum Einsatz kommen, wenn die Verbindung ein anderes Kompressionsverhalten erfordert oder eine begrenzte Schließkraft aufweist.

Der nutzbare Kompressionsbereich und die Widerstandsfähigkeit gegen dauerhaftes Einstürzen müssen für die tatsächliche Konstruktion überprüft werden.

Inconel-Kerne

Inconel-Kernkonstruktionen können dort eingesetzt werden, wo die metallische Verstärkung selbst unter anspruchsvollen thermischen Bedingungen funktionieren muss.

Die Legierung und die Maschenkonstruktion sollten, sofern bekannt, angegeben werden. Ein Hochtemperaturkern macht die gesamte Dichtung nicht automatisch für jedes Prozessgas oder jede Belastung geeignet.

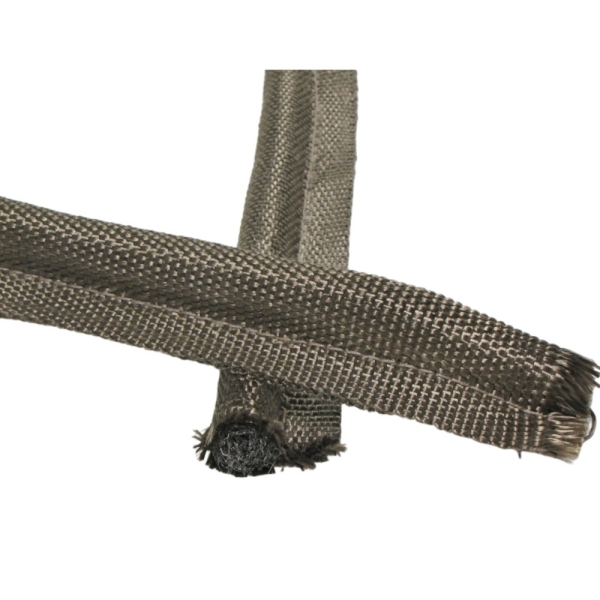

Custom tadpole gaskets

Dichtungsdesign zur Schadstoffkontrolle: Druck und Leckage sind separate Anforderungen

Eine textile Kaulquappendichtung bietet ein komprimierbares Kontaktprofil, aber das Vorhandensein einer Wölbung legt keine bestimmte Leckageklasse fest.

Anlagen zur Schadstoffminderung können definierte Anforderungen an Prozesssicherheit, Emissionen oder Druck aufweisen. Diese müssen vom Anlagenkonstrukteur angegeben und auf gemeinsamer Ebene validiert werden.

Geben Sie für einen Kanalflansch oder eine Revisionsklappe die Auslegungsdruckdifferenz, die zulässige Leckage, die Gastemperatur und das Prüfverfahren an. Geben Sie außerdem an, ob die Dichtung nur statische Verbindungen abdichten soll oder auch wiederholten Bewegungen ausgesetzt ist.

Wo die Emissionsrückhaltung sicherheits- oder aufsichtsrechtlich entscheidend ist, muss die ausgewählte Dichtung Teil einer entsprechend konstruierten und geprüften Verbindung sein.
