Eine Hydraulikschlauchhülle ist eine Schutzhülle, die speziell entwickelt wurde, um Hydraulikschläuche vor Abrieb, Stößen, Flüssigkeitseinwirkung und Betriebsgefahren zu schützen. Da Hydrauliksysteme unter hohem Druck und rauen Umgebungsbedingungen arbeiten, unterliegen Schläuche naturgemäß Verschleiß durch Reibung, Vibrationen, UV-Strahlung, Kontakt mit Chemikalien und versehentliche Stöße. Ohne ausreichenden Schutz können Hydraulikschläuche vorzeitig ausfallen, was zu Geräteausfallzeiten, Wartungskosten und erheblichen Sicherheitsrisiken führt
Hydraulikschlauchschutzhüllen spielen eine entscheidende Rolle bei der Verhinderung von Schlauchverschleiß und der Verbesserung der Systemzuverlässigkeit. Ob an Baumaschinen, Landmaschinen, Bergbaugeräten, Industrierobotern, Baufahrzeugen oder Transportsystemen – eine fachgerecht konstruierte Schutzhülle gewährleistet den Schutz der Schläuche über ihre gesamte Lebensdauer. Dieser Artikel bietet einen umfassenden Überblick über Hydraulikschlauchschutzhüllen und behandelt Materialoptionen, strukturelle Eigenschaften, industrielle Anwendungen, Leistungsvorteile, technische Spezifikationen, Installationsrichtlinien und häufig gestellte Fragen.
Eine Hydraulikschlauchhülle ist eine röhrenförmige oder umlaufende Schutzhülle, die Hydraulikschläuche umschließt und vor äußeren Einflüssen schützt. Je nach Leistungsanforderungen kann sie aus gewebten Textilien, Gummiverbundwerkstoffen, Thermoplasten oder technischen Fasern gefertigt sein. Die Hülle verhindert Abrieb an Stellen, an denen der Schlauch an Metalloberflächen, Maschinenteilen oder anderen Schläuchen reibt, und dient im Falle eines Schlauchbruchs als Sicherheitsmechanismus.
Hersteller produzieren Hydraulikschlauch-Schutzhüllen in verschiedenen Größen, Stärken und Materialien. Einige Hüllen sind auf Abriebfestigkeit ausgelegt, andere bieten Berstschutz, UV-Beständigkeit, Schutz vor Verunreinigungen oder Wärmedämmung. Die Auswahl hängt von der Betriebsumgebung, dem Schlauchtyp und den Anforderungen der Anlage ab.
Eine der Hauptaufgaben einer Hydraulikschlauchhülle ist der Schutz vor Abrieb durch ständige Reibung oder Vibration. Wenn sich Schläuche während des Betriebs bewegen, können sie mit Metallteilen oder anderen Oberflächen in Kontakt kommen. Die Hülle dient als Puffer und verhindert Beschädigungen der äußeren Schlauchhülle
Einige Hydraulikschlauchhüllen sind so konstruiert, dass sie im Falle eines Schlauchbruchs austretende Flüssigkeit auffangen. Diese Auffangvorrichtung trägt dazu bei, Injektionsverletzungen, Verbrennungen und Geräteschäden, insbesondere in Hochdrucksystemen, zu verhindern
Durch die Minimierung von Oberflächenschäden und Umwelteinflüssen verlängern Schlauchhüllen die Betriebsdauer von Hydraulikschläuchen erheblich und reduzieren so Wartungshäufigkeit und -kosten
Hydrauliksysteme können in rauen Umgebungen wie Bergwerken, Wäldern, Baustellen und Produktionsanlagen eingesetzt werden. Schlauchschutzhüllen helfen, diese zu schützen vor:
UV-Strahlung
Feuchtigkeit
Schmutz und Staub
Chemikalien oder Öle
Trümmeraufprall
Schläuche helfen dabei, Schläuche zusammenzuhalten, die Maschinen ordentlich zu halten, Verwicklungen zu reduzieren und die mechanische Effizienz zu verbessern.
Einige spezielle Hydraulikschlauchhüllen bieten Wärmeisolierung oder Hitzebeständigkeit, wodurch Schläuche in der Nähe von Motoren, Öfen oder erhitzten Maschinen betrieben werden können
Die Verringerung der Wahrscheinlichkeit von Schlauchschäden trägt zur Aufrechterhaltung der Systemdruckstabilität bei und verhindert Betriebsstörungen, die zu Unfällen führen könnten

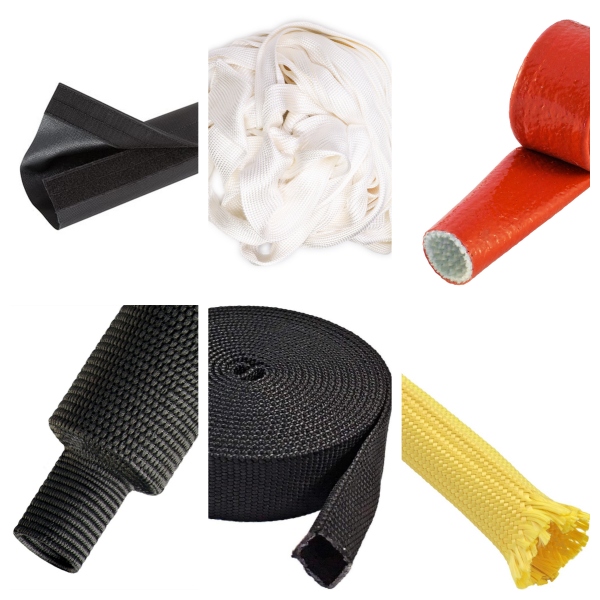

Diese Schutzhüllen werden in Umgebungen mit hohem Abrieb eingesetzt und bieten eine hohe mechanische Belastbarkeit. Sie sind nicht dehnbar, sehr stabil und eignen sich für Geräte, die häufigen Bewegungen ausgesetzt sind
Spiralschläuche aus hochdichtem Kunststoff schützen Schläuche vor Quetschungen, Abrieb und leichten Stößen. Sie werden häufig zum Bündeln mehrerer Schläuche verwendet
Spezialmanschetten, die in der Lage sind, im Falle eines Schlauchbruchs Hydraulikölspritzer zurückzuhalten und so zur Einhaltung industrieller Sicherheitsstandards beizutragen
Diese Schläuche bestehen aus Materialien wie Glasfaser mit hitzebeständigen Beschichtungen und ermöglichen so den Betrieb in der Nähe von Hochtemperaturbauteilen
Leicht und flexibel, geeignet für allgemeinen Abriebschutz und Schlauchbündelung.
Bieten Sie eine hohe chemische Beständigkeit und einen guten mechanischen Schutz in Umgebungen, die Ölen und Kohlenwasserstoffen ausgesetzt sind.
Hydraulikbagger, Lader, Kräne, Grader und Bohrmaschinen sind stark von Schläuchen abhängig, die unter anspruchsvollen Bedingungen arbeiten. Schutzhüllen schützen vor Abrieb und Stößen durch felsiges Gelände und ständige Bewegung
Raue Untertageumgebungen erfordern einen robusten Schutz vor Gesteinsfragmenten, Vibrationen und Hochdruckeinwirkungen
Traktoren, Erntemaschinen, Sprühgeräte und Forstmaschinen verwenden Schutzhüllen, um Schläuche vor Ästen, Schmutz und Witterungseinflüssen zu schützen
Roboterarme, Pressen, Förderbänder und Schmiedemaschinen sind auf Schlauchschutzhüllen angewiesen, um auch bei wiederholter Bewegung ihre Haltbarkeit zu gewährleisten.
Hydraulische Aggregate, Bohranlagen und Raffineriesysteme verwenden Hülsen zum Schutz vor Berstschäden und zur chemischen Beständigkeit
Marinehydrauliksysteme arbeiten in korrosiven Umgebungen. Schlauchhüllen bieten Schutz vor Salznebel, Feuchtigkeit und Gerätevibrationen
Servolenkleitungen, Bremssysteme und Anhängerhydraulik profitieren von abriebfesten Schutzhüllen
Die meisten Hydraulikschlauchmanschetten legen Wert auf mechanische Festigkeit und verwenden strapazierfähige Fasern oder technische Kunststoffe, die reißfest und abriebfest sind
Die Schläuche müssen sich mit dem Schlauch biegen, ohne die Bewegung einzuschränken. Die Materialien werden aufgrund ihrer Fähigkeit ausgewählt, sich wiederholt zu biegen, ohne zu brechen
Moderne Hydraulikschlauch-Schutzhüllen verfügen über UV-Stabilisatoren, chemikalienbeständige Beschichtungen oder wasserdichte Oberflächenbehandlungen für eine langfristige Stabilität.
Nicht dehnbare Hülsen erhalten den Durchmesser und die Form bei und verbessern so die Zuverlässigkeit von Schläuchen mit festen Außenabmessungen
| Eigenschaften | Wert |
|---|---|
| Materialoptionen | Nylon, Polyester, Gummi, Thermoplast, Glasfaser, hochdichtes Polymer |
| Temperaturbereich | Minus 40 bis 120 Grad Celsius, höher für Spezialhüllen |
| Abriebfestigkeit | Hoch, abhängig von Dicke und Gewebedichte |
| Berstfestigkeit | Erhältlich in sicherheitsgeprüften Ausführungen |
| UV-Beständigkeit | Mittel bis hoch, je nach Material |
| Chemikalienbeständigkeit | Gut gegen Öle und Hydraulikflüssigkeiten |
| Verfügbare Breiten | Variiert je nach Ausführung und Schlauchdurchmesser |
| Wandstärke | Ungefähr 1 bis 2 Millimeter für strapazierfähige Textilhüllen |
| Flexibilität | Hoch |
| Häufige Verwendung | Hydraulikleitungen in Maschinen, Industrieanlagen, Fahrzeugen und Automatisierungssystemen |
Hinweis: Die genauen Werte hängen vom Hülsentyp und vom Hersteller ab.
Abriebschutzhülle für Hydraulikschläuche
Schutzabdeckung für Hydraulikleitungen
Verschleißschutz für Industrieschläuche
Sicherheitsschlauchschutz
Hochdruckschlauchschutzhülle
Schlauchbündelschutzhülle
Schutzhülle gegen mechanischen Abrieb
Ein beschädigter Schlauch kann den Betrieb vollständig zum Erliegen bringen. Schutzhüllen verhindern vorzeitigen Verschleiß und minimieren so unerwartete Geräteausfälle
Bersthülsen bieten Schutz und verringern so das Risiko gefährlicher Verletzungen durch die Injektion von Hydraulikflüssigkeit
Weniger häufige Schlauchwechsel bedeuten im Laufe der Zeit geringere Wartungskosten
Schutzhüllen helfen, Staubansammlungen zu verhindern und die Verschmutzung um Hydrauliksysteme herum zu reduzieren
Die Aufrechterhaltung der Schlauchintegrität gewährleistet einen stabilen Hydraulikdruck und eine optimale Maschinenleistung
In Umgebungen mit starker Abriebbelastung sind gewebte Textilärmel vorzuziehen. Bei Kontakt mit Chemikalien sollten Sie Ausführungen aus Gummi oder Polymer wählen
Bei Hochdruckanwendungen sind Berstschutzhülsen unerlässlich
Wählen Sie hitzebeständige Schläuche für den Einsatz in der Nähe von Motoren oder Hochtemperaturmaschinen
Eine genaue Durchmessermessung gewährleistet die richtige Passform und optimalen Schutz.
Maschinen mit häufiger Schlauchbewegung benötigen hochflexible Schläuche
Stellen Sie sicher, dass der Schlauch vor dem Anbringen einer Schutzhülle frei von tiefen Abriebstellen, Rissen oder Flüssigkeitslecks ist
Schneiden Sie den Ärmel mit scharfen Werkzeugen auf die richtige Länge, um ein Ausfransen zu vermeiden.
Je nach Hülsendesign kann der Schlauch entweder durch die Hülse geschoben oder die Hülse um den Schlauch gewickelt werden
Verwenden Sie Schlauchschellen, Gurte oder Schrumpfschläuche, um eine Bewegung der Hülle zu verhindern
Prüfen Sie, ob die Hülse die Schlauchbewegung oder den Biegeradius einschränkt.
Überprüfen Sie die Schläuche regelmäßig auf Verschleiß an den Kontaktstellen, insbesondere in der Nähe von Gelenken und Klemmen
Entfernen Sie Ablagerungen bei Bedarf mit Druckluft oder milden Reinigungsmitteln.
Ersetzen Sie Ärmel, die übermäßigen Verschleiß, Schnitte oder Schwächungen aufweisen.
Hüllen trocken und kühl lagern, um Beschädigungen zu vermeiden.
Es schützt Hydraulikschläuche vor Abrieb, Hitze und Chemikalien und hilft, das Austreten von Flüssigkeit im Falle eines Schlauchversagens einzudämmen.
Obwohl sie nicht immer erforderlich sind, werden sie dringend empfohlen, um die Lebensdauer der Schläuche zu verlängern und die Sicherheit zu verbessern.
Nein. Hochwertige Schlauchschellen passen sich den Bewegungen des Schlauchs an, ohne die Bewegungsfreiheit einzuschränken.
Berstschutzmanschetten verringern das Risiko, indem sie das Austreten von Flüssigkeiten im Falle eines Versagens verhindern.
Bestimmte Typen sind für erhöhte Temperaturen ausgelegt, insbesondere Glasfaser- oder beschichtete Ausführungen.
Die Lebensdauer variiert je nach Material und Umgebung, aber hochwertige Schläuche halten bei normalem Gebrauch mehrere Jahre.
Ja. UV-beständige Materialien eignen sich für Außen- und Landwirtschaftsmaschinen.
Hydraulikschlauch-Schutzhüllen sind wichtige Komponenten zur Verlängerung der Schlauchlebensdauer, Verbesserung der Anlagensicherheit, Reduzierung des Abriebs und Aufrechterhaltung der Integrität des Hydrauliksystems. Mit einer breiten Palette an Materialoptionen, Schutzfunktionen und Anwendungsvorteilen eignen sich Schutzhüllen für nahezu jede Branche, die auf Hydrauliksysteme angewiesen ist. Die Auswahl der richtigen Schutzhülle basierend auf Temperatur, Umwelteinflüssen, Abriebanforderungen und Sicherheitsanforderungen gewährleistet optimale Leistung und langfristige Anlagenzuverlässigkeit. Bei sachgemäßer Installation und Wartung bieten Hydraulikschlauch-Schutzhüllen einen kostengünstigen Schutz und erhöhen die Systemlebensdauer erheblich
