Mit Alufolie kaschierte Keramikfaserdecke: Was sollten Käufer bezüglich Kern, Kaschierung und Verbindung spezifizieren?

Eine Anfrage für eine Keramikfasermatte mit Aluminiumfolie beschreibt zwar das Aussehen des Materials, lässt aber viele Details der Spezifikation offen. Zwei Angebote können die gleiche Dicke angeben und dennoch unterschiedliche Faserqualitäten, Folienkonstruktionen und Verklebungen aufweisen. Diese Unterschiede sind relevant, wenn das Material in einem beheizten Geräteschrank, einer Rohrabdeckung oder einem Industriegehäuse verbaut wird.

Geben Sie den Keramikfaserkern, die Aluminiumdeckschicht und die Folien-Kern-Verbindung separat an und prüfen Sie anschließend, wie diese in der installierten Baugruppe zusammenwirken.Geben Sie die Temperatur an jedem relevanten Ort, die fertigen Abmessungen, die Befestigungsmethode und die für die Genehmigung erforderlichen Nachweise an.

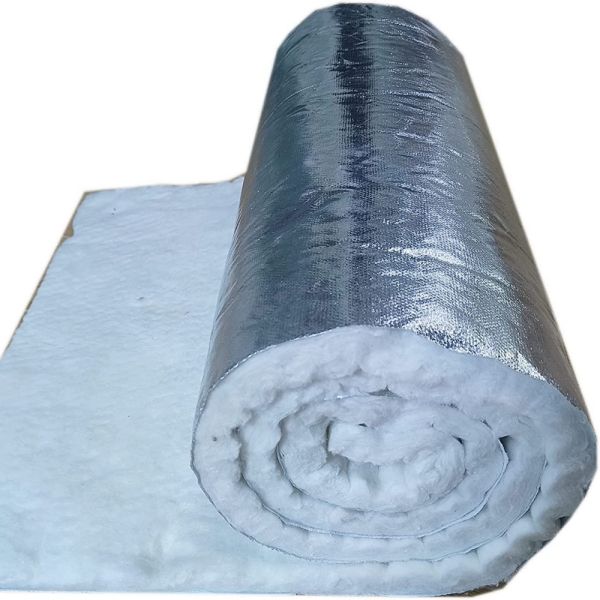

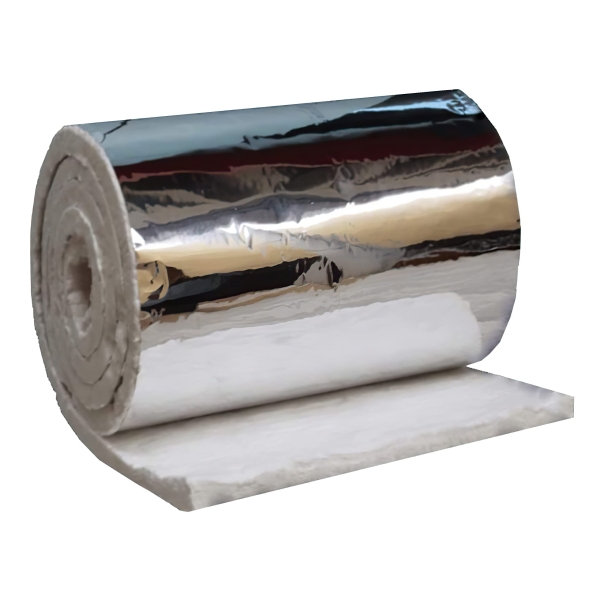

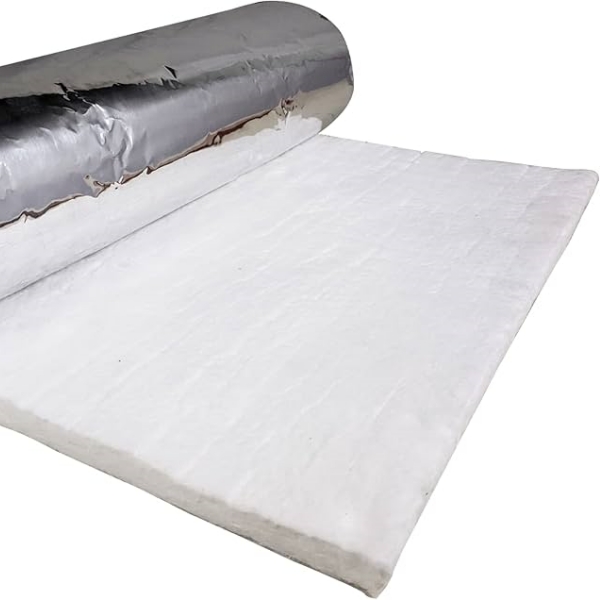

BSTFLEX bietetKeramikfaser-Isolierdecke mit AluminiumfolieDiese Anleitung erklärt, wie man die Produktbeschreibung in eine sinnvolle Anfrage umwandelt, ohne jeder einzelnen Schicht die Temperaturangabe des Kerns zuzuordnen.

Was ein vollständiges Angebot für eine folienkaschierte Decke enthalten sollte

Bitten Sie den Lieferanten, jegliche Abweichungen von der Anfrage zu erläutern. Ein Angebot, das seine Konstruktion detailliert beschreibt, ist leichter zu beurteilen als eines, das lediglich eine maximale Temperatur und einen Preis pro Rolle angibt.

Die Kernbewertung ist nicht die endgültige Deckenbewertung.

Die Klassifizierungstemperatur von Keramikfasern und die empfohlenen Dauerbetriebsbedingungen sind unterschiedliche Informationen. Die gewählte Fasersorte muss hinsichtlich Betriebstemperatur, Expositionsdauer, Umgebungsbedingungen und Dimensionsstabilität bewertet werden. Weder ein Klassifizierungswert noch der Schmelzpunkt der Faser legen die Einsatzgrenze des folienkaschierten Verbundwerkstoffs fest.

Die einzelnen Schichten können auch bei unterschiedlichen Temperaturen arbeiten. In einer bestimmten Ausführung kann der Keramikkern einer heißeren Region zugewandt sein, während die Folie und die Klebeschicht auf einer kühleren Seite verbleiben. Diese Anordnung ist jedoch nur dann zulässig, wenn die thermische Auslegung und die entsprechenden Nachweise belegen, dass jede Schicht innerhalb ihrer zulässigen Temperaturgrenzen bleibt.

Umgekehrt kann die Platzierung der Folie in der Nähe einer Strahlungsquelle dazu führen, dass die Deckschicht und die Klebeschicht erheblicher Hitze ausgesetzt sind, selbst wenn sie die Quelle nicht berühren. Die Temperatur der Strahlungsquelle allein bestimmt nicht die Temperatur, die das Laminat erreicht.

Kennzeichnen Sie in der Zeichnung die Heißseite, die Grenzfläche zwischen Folie und Kern sowie die freiliegende Folienseite. Geben Sie den Normalbetrieb, kurzzeitige Temperaturspitzen und Heizzyklen an und kennzeichnen Sie die gemessenen Temperaturen. Fordern Sie eine Bewertung der gesamten Konfiguration anstelle eines einzelnen, nicht qualifizierten Temperaturgrenzwerts.

Kerndicke und Dichte ohne Mischen der Messgrundlagen festlegen

Ermitteln Sie die erforderliche Faserzusammensetzung und -qualität, anstatt sich auf den allgemeinen Begriff „Keramikusdämmung“ zu verlassen. Gehen Sie nicht davon aus, dass jede Keramikmatte aus feuerfesten Keramikfasern besteht oder dass jede Alternative biopersistent ist. Fordern Sie die Dokumentation für das tatsächlich vorgeschlagene Material an.

Geben Sie an, ob sich die bestellte Dicke auf den Rohkern oder das fertige Laminat bezieht. Nennen Sie außerdem die verfügbare Einbautiefe und geplante Kompressionsmaßnahmen. Fragen Sie nach der Dickentoleranz und dem Messverfahren, damit die Musterprüfung und die Produktionsabnahme auf derselben Grundlage erfolgen.

Geben Sie an, ob sich die Dichte nur auf den Kern bezieht. Die Masse eines fertigen Laminats umfasst die Deckschicht und die Bindemittel; die Division dieser Gesamtmasse durch das Kernvolumen ergibt nicht die Kerndichte. Wenn die Masse pro Flächeneinheit für den Einkauf verwendet wird, geben Sie an, ob sie die unbeschichtete Laminatmatte oder das fertige Produkt beschreibt.

Für Anforderungen an Wärmeleitfähigkeit oder Schwindung fordern Sie bitte die entsprechenden Prüfbedingungen an. Hilfreiche Aufzeichnungen enthalten Angaben zum Prüfkörper, zur Temperatur und zum Prüfverfahren; für Schwindungsdaten ist zusätzlich die Expositionsdauer erforderlich. Übertragen Sie die Abmessungen oder Wärmedaten einer glatten Dämmmatte nicht ohne Rücksprache auf eine kaschierte Konstruktion.

Entscheiden Sie, welche Funktion die Aluminiumverkleidung haben muss.

Beschreiben Sie den Zweck der Verkleidung in der Spezifikation. Eine reflektierende Oberfläche in einer Strahlungswärmekonstruktion stellt andere Anforderungen als eine Verkleidung, die primär die Dämmoberfläche während der Fertigung abdecken soll. Wenn beide Funktionen relevant sind, bewerten Sie beide.

Für eine optimale Strahlungsbarrierewirkung muss die reflektierende Seite an einen Luftspalt angrenzen. Folie, die direkt auf eine feste Oberfläche gepresst wird, bietet nicht denselben Strahlungsbarriereeffekt. Dies bedeutet nicht, dass die Folie immer nach innen, nach außen oder direkt auf das heißeste Bauteil gerichtet sein muss; ihre Position muss den thermischen Anforderungen und den jeweiligen Betriebsbedingungen der Folie entsprechen.

Geben Sie die Foliendicke separat von der Gesamtlaminatdicke an und legen Sie die Einheiten klar fest. Fragen Sie nach, ob die geplante Deckschicht eine Verstärkung, eine Trägerschicht oder eine weitere Schicht enthält. Diese Details gehören in die Konstruktionsbeschreibung und dürfen nicht hinter dem Begriff „Aluminium“ versteckt werden.

Berücksichtigen Sie bei der Prüfung Biegungen, Schnittkanten, Fugen und Befestigungsdurchführungen. Eine kaschierte Platte ist nicht automatisch eine versiegelte, wasserdichte oder abriebfeste Oberfläche. Anforderungen an den Umweltschutz müssen neben der Plattenoberfläche auch die fertigen Fugen und freiliegenden Kanten berücksichtigen.

Fragen Sie, welche Bindung funktionsfähig bleiben muss.

Es sind zwei verschiedene Verbindungen zu berücksichtigen: die Befestigung der Folie am Keramikkern und die Befestigung der Isolierung am Gerät. Eine Folien-Kern-Verbindung bedeutet nicht automatisch, dass das Produkt über eine selbstklebende Rückseite verfügt. Geben Sie gegebenenfalls benötigten Montagekleber separat an und gehen Sie nicht davon aus, dass er im Lieferumfang enthalten ist.

Erkundigen Sie sich nach der Art der Folienbefestigung und ob diese Befestigung während der gesamten Nutzungsdauer funktionsfähig bleiben soll. Falls ein Klebesystem verwendet wird, fragen Sie nach dessen Eignung bei der Grenzflächentemperatur und unter der zu erwartenden Belastung. Die Angabe „binderfreier Kern“ bedeutet nicht, dass das gesamte Deckmaterial keine Bindemittel enthält.

Berücksichtigen Sie die Anlaufbedingungen, wenn in einem geschlossenen Raum oder Prozess Emissionsbeschränkungen gelten. Gehen Sie nicht davon aus, dass ein unbekanntes Verbindungssystem absichtlich abgebrannt werden kann, solange die Folie ausreichend gestützt wird. Jede temporäre Verbindung oder mechanisch fixierte Konstruktion erfordert eine ausdrückliche Vereinbarung darüber, wie die Deckschicht anschließend fixiert wird.

Bei gebogenen oder vibrierenden Bauteilen muss die Befestigung im Rahmen der Montage überprüft werden. Weder eine starke Folien-Kern-Verbindung noch eine Hochtemperatur-Kernspezifikation ersetzen die Notwendigkeit, die Isolierung in ihrer Einbauposition zu stützen.

Genehmigen Sie eine repräsentative Versammlung, nicht nur eine einfache Stichprobe.

Verwenden Sie ein Muster, das die geplante Dicke, die Deckschicht und die Verklebung sowie die entsprechenden Kurven, Nähte oder Befestigungsdetails aufweist. Ein kleines, flaches Stück kann zwar die Konstruktion veranschaulichen, zeigt aber möglicherweise nicht, was passiert, wenn das Laminat um das eigentliche Bauteil gebogen wird.

Lassen Sie das zuständige technische Team eine repräsentative Heiz- und Kühlsequenz festlegen. Prüfen Sie anschließend auf Folienablösung, Risse, Kernbewegungen, Dimensionsänderungen und Spalten an den Verbindungsstellen. Vereinbaren Sie im Vorfeld, welche Zustände akzeptabel sind und welche eine Konstruktions- oder Materialänderung erfordern.

Ist ein Haftfestigkeitstest vorgeschrieben, dokumentieren Sie die Probenvorbereitung, die Richtung, die Temperatur und die Konditionierung. Geben Sie an, wo die Trennung auftritt: im Faserkern, an der Grenzfläche oder in der Deckschicht. Eine Prüfnummer ohne diesen Kontext gibt die Leistungsfähigkeit der fertigen Verbindung möglicherweise nicht wieder.

Fordern Sie das aktuelle Sicherheitsdatenblatt für das gelieferte Material an und prüfen Sie die Sicherheitsvorkehrungen für das Schneiden, die Installation und die Demontage. Eine Folienabdeckung ersetzt diese Sicherheitsvorkehrungen nicht. Ebenso muss die Brandschutzanforderung durch einen Nachweis für das spezifizierte System erfüllt sein; das Vorhandensein von Keramikfasern allein genügt nicht.

Machen Sie die Liefereinheit und den fertigen Ablaufplan explizit.

Bei Rollenlieferungen geben Sie bitte die nutzbare Breite, Länge, Menge und an, ob Verbindungen zulässig sind. Vereinbaren Sie außerdem, ob der Preis pro Rolle, laufendem Meter, Quadratmeter oder einer anderen Einheit berechnet wird. Preise pro laufendem Meter sind bei unterschiedlichen nutzbaren Breiten nicht direkt vergleichbar.

Bei zugeschnittenen Teilen ist die Kernkontur von der Folienkontur zu unterscheiden. Erforderliche Überhänge, unbedeckte Bereiche, Öffnungen und Kantenbearbeitungen sind für die Fertigungsprüfung zu kennzeichnen. Es ist anzugeben, ob die Maße vor dem Einpassen oder nach dem Umformen des Teils um das Bauteil gelten.

Prüfen Sie die verfügbare Kombination aus Kern, Frontplatte, Abmessungen und Gehäuse, anstatt davon auszugehen, dass alle gewünschten Optionen Standard sind. Wenn das Gerät bereits über eine eigene Frontplatte oder ein eigenes Gehäuse verfügt, vergleichen Sieeinfache Keramikfaser-Isolierdeckeals separate Materialwahl.

Senden Sie eine Baubeschreibung zusammen mit der Angebotsanfrage.

Eine zielführende Anfrage verknüpft Material und Anwendung: Identifizieren Sie die Ausrüstung, geben Sie den Schichtaufbau an, spezifizieren Sie die Anforderungen an Kern und Deckschicht und beschreiben Sie die Anforderungen an die Verbindung im Betrieb. Fügen Sie die Zeichnung, das Temperaturprofil, die Mengenangaben und die Zulassungsvoraussetzungen bei.

BSTFLEX bietetOEM-Anwendungsprüfung und MusterentwicklungFür eine folienkaschierte Oberfläche verwenden Sie dieProduktseite für Aluminiumfolien-Keramikfaserdeckenals Ausgangspunkt für die Diskussion des geplanten Bauvorhabens. Informationen zu anderen Materialgruppen finden Sie in derHochtemperatur-IsoliermaterialsortimentDie

Fordern Sie ein Angebot und eine Musterbegutachtung an.mit der vollständigen Baubeschreibung. Ziel ist es, ein Laminat zu genehmigen, das die Anforderungen der Installation erfüllt, und nicht nur einen Keramikkern mit einem zugehörigen Temperaturwert.
