Hydraulikschläuche, die in der Nähe von Motoren, Abgaskomponenten, Öfen, Gussanlagen oder anderen heißen Maschinen installiert sind, sind einer anderen Art von Risiko ausgesetzt als Schläuche, die nur mechanischem Abrieb ausgesetzt sind. Hohe Strahlungswärme kann die Alterung des Gummis beschleunigen, direkte Flammen können die Schlauchdecke beschädigen und Spritzer von geschmolzenem Metall können plötzliche lokale thermische Schäden verursachen.
Für diese Umgebungen bietet ein Brandschutzschlauch für Hydraulikschläuche eine zusätzliche thermische Barriere um den Schlauch. Die gebräuchlichste Konstruktion kombiniert einen Glasfaser-Isolierschlauch mit einer Außenbeschichtung aus Silikonkautschuk, wodurch eine flexible Schutzschicht für anspruchsvolle Hydrauliksysteme entsteht.
Dieser Leitfaden erklärt, wie man den richtigen Brandschutzschlauch für Hydraulikschläuche auswählt, wie man die geeignete Schlauchgröße bestimmt und welche Betriebsbedingungen berücksichtigt werden sollten, bevor ein feuerfester Schlauch spezifiziert wird.
Für Produktspezifikationen, Testinformationen und OEM-Optionen siehe den BSTFLEX Brandschutzschlauch für Hydraulikschläuche. Für andere Konstruktionen und Optionen für Brandschutzschläuche besuchen Sie die BSTFLEX Brandschutzschläuche Produktreihe.
Ein Hydraulikschlauch kann für eine anspruchsvolle Druck- und Flüssigkeitsumgebung ausgelegt sein und dennoch anfällig für externe Hitze sein. Die tatsächlichen Betriebsbedingungen hängen stark von der Schlauchführung ab.
Eine Leitung, die entfernt von einer Wärmequelle positioniert ist, kann jahrelang normal funktionieren. Derselbe Schlauch, der in der Nähe eines Abgaskrümmers, einer Ofenwand, einer heißen Prozessleitung oder eines Bereichs mit geschmolzenem Metall verlegt ist, kann kontinuierlicher Strahlungswärme ausgesetzt sein, die die Temperatur der Schlauchdecke und des Verstärkungssystems erhöht.
Zu den häufigen externen Gefahren gehören:
Ein Brandschutzschlauch für Hydraulikschläuche wird daher als externe Schutzschicht verwendet. Er ersetzt nicht die korrekte Schlauchwahl, Verlegung oder Systemauslegung. Stattdessen fügt er thermischen und mechanischen Schutz hinzu, wo Umwelteinflüsse nicht vollständig eliminiert werden können.

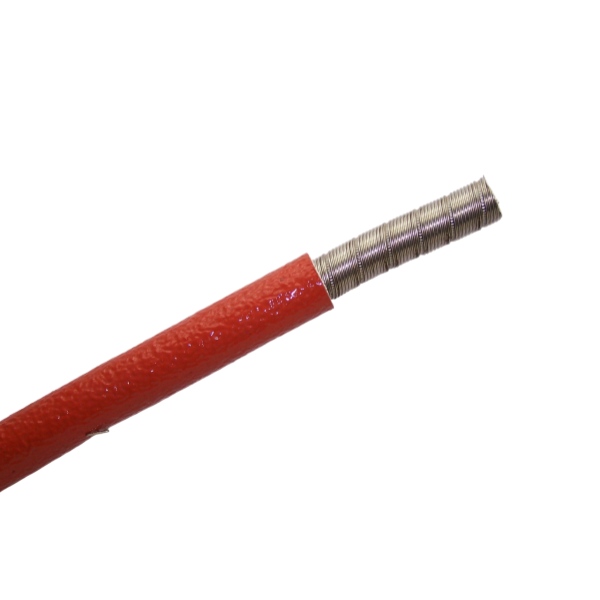

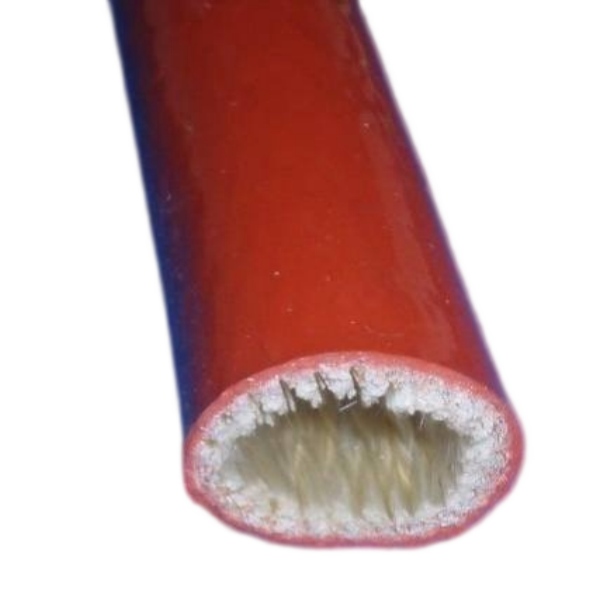

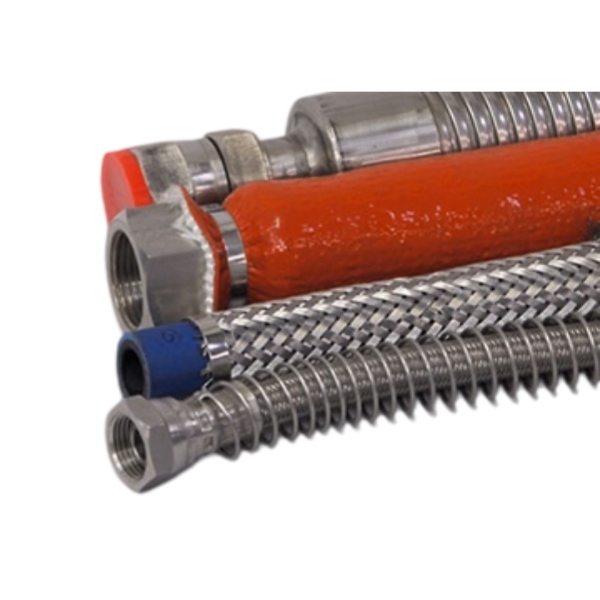

Ein typischer Brandschutzschlauch besteht aus einem hochtemperaturbeständigen Glasfasergewebe, das mit Silikonkautschuk beschichtet ist. Jede Schicht erfüllt eine andere Funktion.
Die Glasfaserstruktur bildet den primären Isolierkörper des Schlauchs. Ihre Dicke und Textilkonstruktion tragen dazu bei, die Wärmeübertragung zwischen der externen Umgebung und dem darunter liegenden Hydraulikschlauch zu reduzieren.
Die Silikonbeschichtung bietet ein flexibles Äußeres, das dem Schlauch hilft, rauen industriellen Bedingungen standzuhalten. Abhängig von der spezifischen Konstruktion und Qualifizierung des Brandschutzschlauchs kann er zur Beständigkeit gegen Flammeneinwirkung, Ölverschmutzung, Abrieb und Spritzer von geschmolzenem Metall beitragen.
Diese Kombination erklärt, warum silikonbeschichtete Glasfaser-Brandschutzschläuche häufig für Hydraulikschläuche, Kraftstoffleitungen, Ölleitungen, Kabel und andere Komponenten in Hochtemperaturzonen verwendet werden.
Nicht jeder Hydraulikschlauchschutz ist für die gleiche Gefahr vorgesehen.
| Schutzanforderung | Typischer Schlauchansatz |
|---|---|
| Allgemeines Reiben und Abrieb | Abriebfester Textilschlauchschutz |
| Scharfer oder starker mechanischer Kontakt | Strapazierfähiger mechanischer Schutz |
| Strahlungswärme | Thermo- oder Brandschutzschlauch |

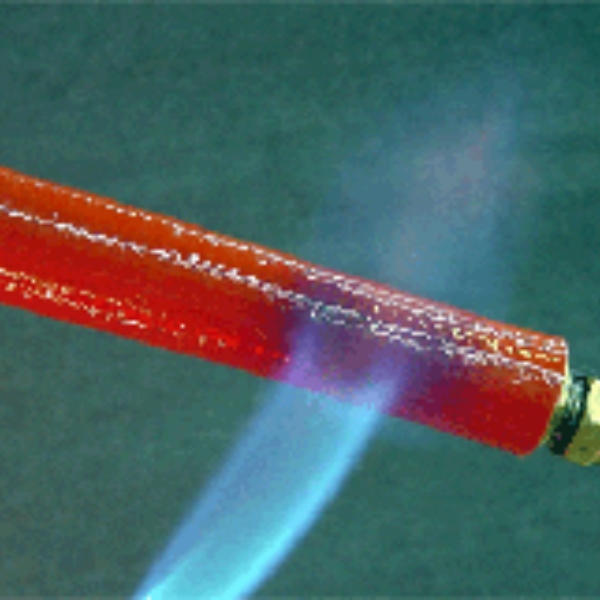

| Flammenaussetzung | Qualifizierter feuerfester Schutzschlauch |
| Spritzer von geschmolzenem Metall | Silikonbeschichteter Hochtemperatur-Brandschutzschlauch, der für die Umgebung ausgelegt ist |
| Hitze und Abrieb | Brandschutzschlauch, ausgewählt mit angemessener Wandkonstruktion und mechanischer Haltbarkeit |
Der wichtige Punkt ist, dass Hitzeschutz für Hydraulikschläucheentsprechend dem vorherrschenden Ausfallrisiko ausgewählt werden sollte. Ein leichter Abriebschutzschlauch sollte nicht automatisch als Brandschutzschlauch behandelt werden, und ein Brandschutzschlauch sollte nicht nur nach Aussehen oder Farbe ausgewählt werden.
Für Industriekäufer und Ingenieure sollte die Auswahl des Schlauchs mit der Anwendung beginnen und nicht mit dem Katalogdurchmesser.
Bestimmen Sie, woher die Wärmebelastung stammt.
Beispiele hierfür sind:
Strahlungswärme, direkter Oberflächenkontakt, Flammenaussetzung und geschmolzene Spritzer sind unterschiedliche Gefahren. Sie sollten nicht als dieselbe Spezifikation behandelt werden.
Normalerweise sind mindestens zwei Temperaturen zu berücksichtigen:
Wählen Sie einen Schlauch nicht nur anhand der höchsten in einem Katalog angegebenen Temperatur aus. Die Dauer, die Wärmequelle, der Abstand zur Quelle, der Luftstrom, die Schlauchkonstruktion und die Installationsgeometrie beeinflussen die tatsächliche Leistung.
Bergbauausrüstung, Stahlwerke, Gießereien und andere schwere Industriesysteme erfordern möglicherweise mehr als einen einfachen Strahlungswärmeschutz.
Wo Flammwidrigkeit oder Schutz vor geschmolzenen Spritzern wichtig ist, fordern Sie die entsprechenden Testberichte an und bestätigen Sie, dass der ausgewählte feuerfeste Hydraulikschlauch-Schutzschlauchfür die erforderliche Betriebsbedingung bewertet wurde.
BSTFLEX bietet Brandschutzschlauchprodukte für Hydraulikschläuche an, die durch verschiedene Test- und Konformitätsdokumentationen Dritter unterstützt werden. Spezifische Berichte sollten auf das Projekt des Kunden abgestimmt werden, anstatt davon auszugehen, dass jede Schlauchkonstruktion die gleiche Zertifizierung aufweist.
Brandschutzschläuche, die an Hydrauliksystemen installiert sind, werden häufig in Umgebungen eingesetzt, in denen Ölnebel, Hydraulikflüssigkeit oder Kraftstoff vorhanden sein können.
Der Schlauch sollte daher als komplettes Schutzsystem bewertet werden und nicht nur als Hochtemperaturtextilie. Bei industriellen Anwendungen kann die Beständigkeit gegenüber den zu erwartenden Flüssigkeiten ein wichtiger Faktor für die langfristige Leistung sein.
Hitze ist oft nicht das einzige Problem.
Hydraulikschläuche an Baggern, Ladern, Bergbaugeräten, landwirtschaftlichen Maschinen und Industrieanlagen bewegen sich während des Betriebs kontinuierlich. Ein Schutzschlauch kann an folgenden Teilen reiben:
Wenn sowohl Hitze als auch Abrieb stark sind, geben Sie dies bei einer Angebotsanfrage an. Die Konstruktion, Dicke und Installationsart des Schutzschlauchs müssen möglicherweise entsprechend angepasst werden.
Die korrekte Dimensionierung ist einer der wichtigsten Aspekte bei der Auswahl eines Brandschutzschlauchs.
Der Schlauch wird entsprechend dem Außendurchmesser des zu schützenden Schlauchleitungsabschnitts ausgewählt, nicht einfach nur nach der Nennweite des Hydraulikschlauchs.
Messen Sie den Außendurchmesser des fertigen Schlauchs, einschließlich jeglicher Ummantelung, die innerhalb des Brandschutzschlauchs verbleibt.
Gehen Sie nicht davon aus, dass zwei Schläuche mit derselben Nennweite identische Außendurchmesser haben. Die Wandkonstruktion von Schläuchen variiert je nach Hersteller und Druckklasse.
Ein rohrförmiger Brandschutzschlauch muss während der Montage über die Komponente geschoben werden können.

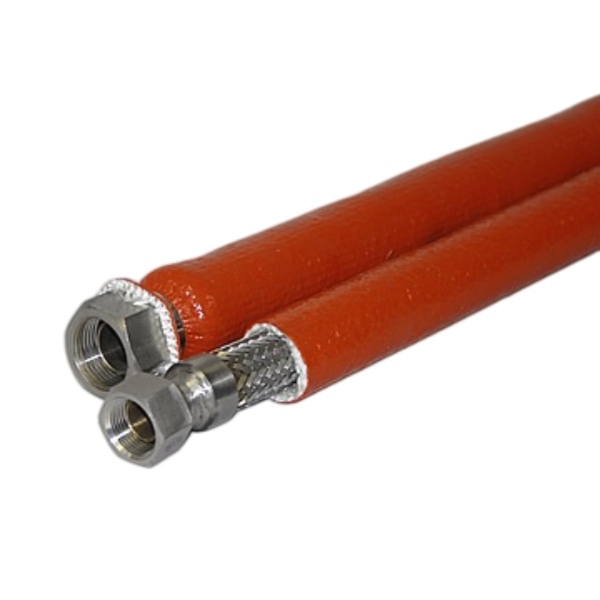

Wenn der Schlauch bereits mit großen Endarmaturen ausgestattet ist, kann der Außendurchmesser der Armatur deutlich größer sein als der Außendurchmesser des Schlauchs. Dies kann die Installation beeinträchtigen.
Es gibt zwei gängige Ansätze:
BSTFLEX fertigt auch abnehmbare Brandschutzschlauchkonstruktionen für Nachrüstanwendungen, bei denen herkömmliche rohrförmige Schläuche nur schwer zu installieren sind.
Der Schutzschlauch sollte ohne übermäßige Kompression über den Schlauch passen. Gleichzeitig kann eine unnötig große Dimensionierung des Schutzschlauchs zu losem Material führen, die Verlegung behindern und die Sicherung der fertigen Baugruppe erschweren.
Das korrekte Spiel hängt ab von:
Bei OEM-Projekten ist die Angabe des tatsächlichen Schlauch-Außendurchmessers und der Armaturenabmessungen zuverlässiger als die Angabe nur einer Schlauch-Dash-Nummer.
| Projektinformationen | Beispiel für die bereitzustellenden Angaben |
|---|---|
| Außendurchmesser des Hydraulikschlauchs | Tatsächlich gemessener Außendurchmesser |
| Schlauchlänge, die geschützt werden muss | Geschützter Abschnitt oder fertige Schnittlänge |
| Außendurchmesser der Armatur | Erforderlich, wenn der Schutzschlauch über installierte Armaturen geschoben werden muss |
| Dauerhafte Temperatur | Normale Betriebsumgebung |
| Wärmequelle | Auspuff, Ofen, geschmolzenes Metall, Motor, Prozessleitung usw. |
| Art der Belastung | Strahlungswärme, Flammen, Spritzer oder Nähe zu heißen Oberflächen |
| Installationszustand | Neue Schlauchleitung oder Nachrüstung |
| Menge | Prototyp, Serienfertigung oder jährlicher OEM-Bedarf |
Die Bereitstellung dieser Informationen ermöglicht es dem Hersteller von Brandschutzschläuchen, eine geeignetere Konstruktion und einen passenden Durchmesser zu empfehlen, anstatt sich auf eine allgemeine Größenannahme zu verlassen.
Hydraulikleitungen können in der Nähe von Motoren, heißen Komponenten und anspruchsvollen mechanischen Umgebungen betrieben werden. Ein feuerfester Schlauchschutz kann dort spezifiziert werden, wo Hitze- und Brandgefahren bestehen.
Bagger, Lader, Kräne und andere mobile Geräte kombinieren hohen Hydraulikdruck mit Vibrationen, Bewegung, Motorwärme und begrenztem Platzangebot für die Leitungsführung.
Diese Anwendungen können Strahlungswärme, Flammen und Spritzer von geschmolzenem Metall beinhalten. Bei der Auswahl des Schutzschlauchs sollten sowohl die thermische Belastung als auch die relevanten Testanforderungen berücksichtigt werden.
Hydraulikleitungen, die in der Nähe von Öfen, Wärmebehandlungsanlagen und beheizten Rohrleitungen verlaufen, erfordern möglicherweise einen lokalen Wärmeschutz, selbst wenn das restliche Hydrauliksystem bei moderater Umgebungstemperatur arbeitet.
Hydraulik-, Öl- und Flüssigkeitsleitungen, die in der Nähe von Auspuffkomponenten verlaufen, können von einer zusätzlichen thermischen Trennung profitieren, wenn eine Neuverlegung oder physische Hitzeschilde allein keinen ausreichenden Schutz bieten.
Mobile Hydrauliksysteme arbeiten häufig in der Nähe von Motoren und unter ständiger mechanischer Bewegung, weshalb eine korrekte Schlauchführung und ein externer Schutz für die Betriebssicherheit wichtig sind.

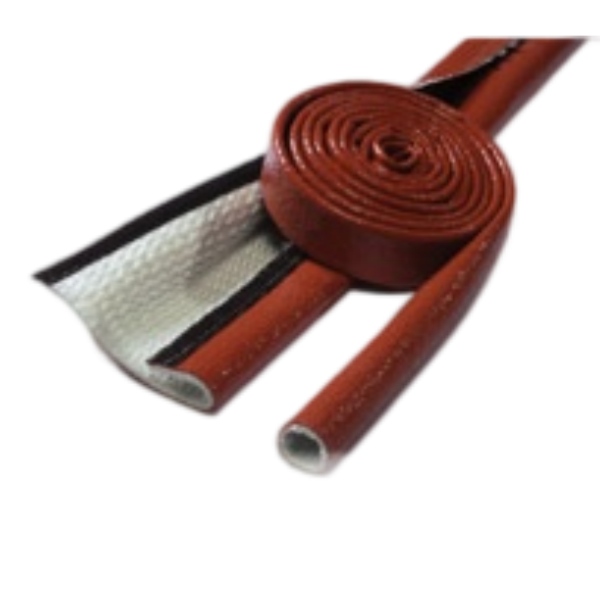

Ein herkömmlicher röhrenförmiger Brandschutzschlauch eignet sich gut für die Produktion neuer Schlauchleitungen, da er installiert werden kann, bevor die Baugruppe fertiggestellt ist.
Eine wickelbare oder abnehmbare Konstruktion ist nützlich, wenn:
In diesen Fällen können Klettverschlüsse oder andere zu öffnende Brandschutzschlauchkonstruktionen die Nachrüstung vereinfachen.
Schutzschläuche sollten Teil der gesamten Hydrauliksystemkonstruktion sein, kein Ersatz dafür.
Reduzieren Sie nach Möglichkeit zuerst die Gefahr durch:
Der Brandschutzschlauch für Hydraulikschläuche dient dann als zusätzliche Schutzschicht gegen unvermeidbare externe Einflüsse.
Für ein neues OEM- oder kundenspezifisches Hydraulikschlauch-Schutzprojekt senden Sie bitte so viele der folgenden Informationen wie möglich:
Diese Informationen sind besonders nützlich für OEM-Schlauchkonfektionierer, Hersteller von Schwerlastgeräten und industrielle Wartungsprojekte, bei denen der Schlauch an eine spezifische Installation angepasst werden muss.
BSTFLEX stellt silikonbeschichtete Glasfaser-Brandschutzschläuche zum Schutz von Hydraulikschläuchen, Kabeln, Rohren und Flüssigkeitsleitungen her. Standard- und kundenspezifische Ausführungen sind für industrielle und OEM-Anwendungen erhältlich.
Der Brandschutzschlauch für Hydraulikschlauchschutz ist für Hydrauliksysteme konzipiert, die hohen Temperaturen, Flammen, geschmolzenen Spritzern, Abrieb und anspruchsvollen industriellen Betriebsbedingungen ausgesetzt sind.
Für Projekte, die andere Schlauchkonstruktionen, Installationsmethoden oder anwendungsspezifische Lösungen erfordern, durchsuchen Sie das komplette Brandschutzschlauch-Produktsortiment.
Der richtige Schlauch hängt von der Wärmequelle, der dauerhaften Betriebstemperatur, der Flammen- oder Spritzereinwirkung, der Schlauchbewegung, der Flüssigkeitseinwirkung, der Installationsmethode und der erforderlichen Zertifizierung ab. Ein silikonbeschichteter Glasfaser-Brandschutzschlauch wird häufig verwendet, wenn Wärme- und Flammenschutz erforderlich sind.
Beginnen Sie mit dem tatsächlichen Außendurchmesser des Hydraulikschlauchs und nicht nur mit dem nominalen Schlauchinnendurchmesser oder der Dash-Größe. Berücksichtigen Sie auch den Außendurchmesser der Armatur, die Biegegeometrie und ob der Schlauch vor oder nach der Fertigstellung der Schlauchleitung installiert wird.
Ja, aber die Installationsmethode ist wichtig. Eine rohrförmige Hülse muss normalerweise über den Schlauch geschoben werden. Wenn Anschlüsse dies verhindern oder ein Abklemmen des Schlauchs unerwünscht ist, kann eine umwickelbare oder abnehmbare Brandschutzhülle praktischer sein.
Eine Brandschutzhülle kann zusätzlichen mechanischen Schutz bieten, aber die erforderliche Konstruktion sollte entsprechend der tatsächlichen Abriebintensität gewählt werden. Anwendungen, bei denen starker mechanischer Verschleiß dominiert, erfordern möglicherweise ein anderes oder zusätzliches Schlauchschutzsystem.
Eine Brandschutzhülle sollte nicht einfach als wasserdichte Abdeckung spezifiziert werden. Ihre Hauptfunktion ist der Schutz vor Hitze, Flammen und Umwelteinflüssen. Wenn eine Wasserabdichtung eine Projektanforderung ist, sollten die vollständige Installation und die Methode der Endbehandlung separat geprüft werden.
Ja. BSTFLEX unterstützt verschiedene Durchmesser, Längen, Konstruktionen, Farben und OEM-Anforderungen. Kunden können Zeichnungen, Schlauchabmessungen, Betriebsbedingungen oder Muster zur Bewertung bereitstellen.
Wenn Sie Hitzeschutz für Hydraulikschläuche für Bergbauausrüstung, Baumaschinen, Stahlverarbeitung, Automobilsysteme oder industrielle Hydraulikanlagen auswählen, senden Sie BSTFLEX den Außendurchmesser des Schlauchs, die Betriebstemperatur, die Wärmequelle, die erforderliche Länge und die Installationsbedingungen.
Unser Team kann die Anwendung bewerten und eine geeignete feuerfeste Hydraulikschlauchhülle empfehlen, ob Standardgröße oder kundenspezifische Konstruktion.
Fordern Sie ein Datenblatt, einen Testbericht, ein Muster oder ein OEM-Angebot von BSTFLEX an.
