Glasfaser-Kaulquappendichtung: Kerntypen und industrielle Anwendungen

Eine Ersatzdichtung kann die gleichen Außenabmessungen wie das Original haben und dennoch die Art und Weise verändern, wie sich eine Industrieofentür schließt. Der Unterschied liegt möglicherweise im Wulst und nicht in der sichtbaren Glasfaserabdeckung.

Eine Glasfaser-Kaulquappendichtung kombiniert eine Glasfaser-Textilabdeckung mit einem komprimierbaren Dichtungswulst und einer flachen Befestigungslasche. Der Wulst enthält jedoch nicht unbedingt Glasfaser. Er kann einen Glasfaserkern, einen Edelstahlkern oder eine hohle Edelstahlkonstruktion verwenden, wobei jede einen anderen Ausgangspunkt für Kompression und mechanische Unterstützung bietet.

Für Gerätehersteller und Wartungsteams ist die praktische Frage nicht einfach, welche Dichtung hitzebeständig ist. Es geht darum, welche Konstruktion den erforderlichen Kontakt um die Öffnung herum aufrechterhalten kann, ohne die Tür zu überlasten, die Abdeckung zu beschädigen oder ihren nützlichen Kompressionsbereich zu verlieren.

Dieser Leitfaden vergleicht drei glasfaserummantelte Konstruktionen innerhalb der BSTFLEX Kaulquappendichtungs- und Kaulquappen-Dichtungsserie und erklärt, wie diese für den industriellen Einsatz spezifiziert werden.

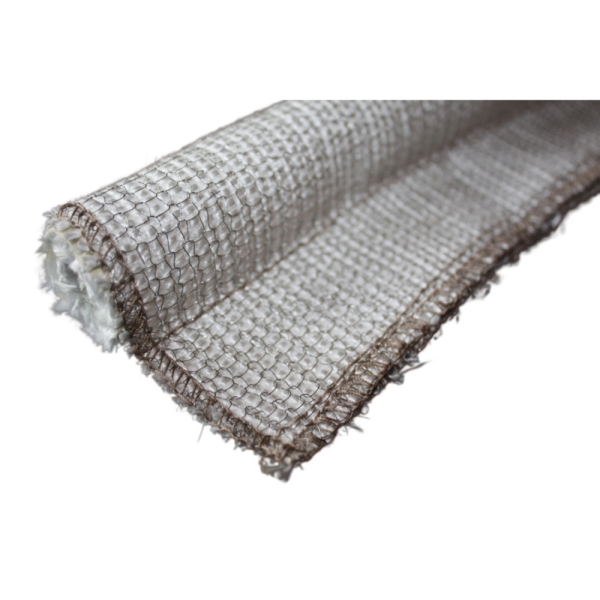

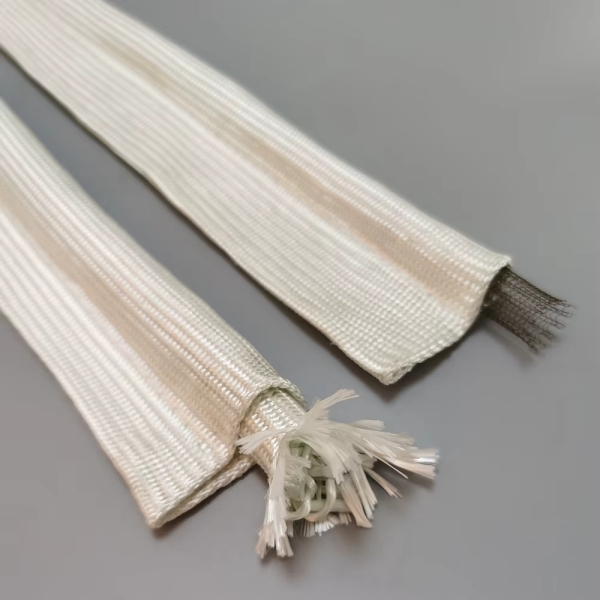

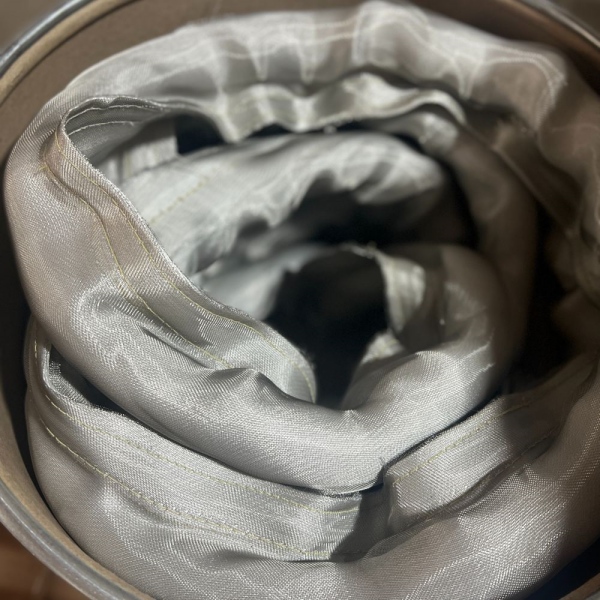

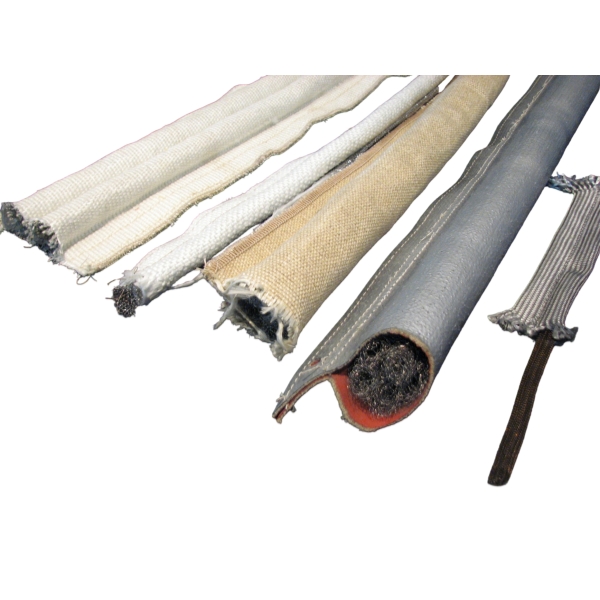

Drei Kernarten unter derselben Glasfaserabdeckung

Die Abdeckung identifiziert das freiliegende Textil. Die Kernspezifikation beschreibt, was den Wulst stützt. Wenn man diese beiden Details getrennt hält, ist es einfacher, Produkte zu vergleichen und zu vermeiden, eine Dichtung allein aufgrund ihres Aussehens zu bestellen.

Diese Beschreibungen sind Ausgangspunkte für die Auswahl, keine universelle Rangliste für Weichheit oder Lebensdauer. Kerndichte, Drahtdurchmesser, Netzkonstruktion, Wulstgröße und Abdeckungsspannung können das Verhalten der fertigen Dichtung verändern.

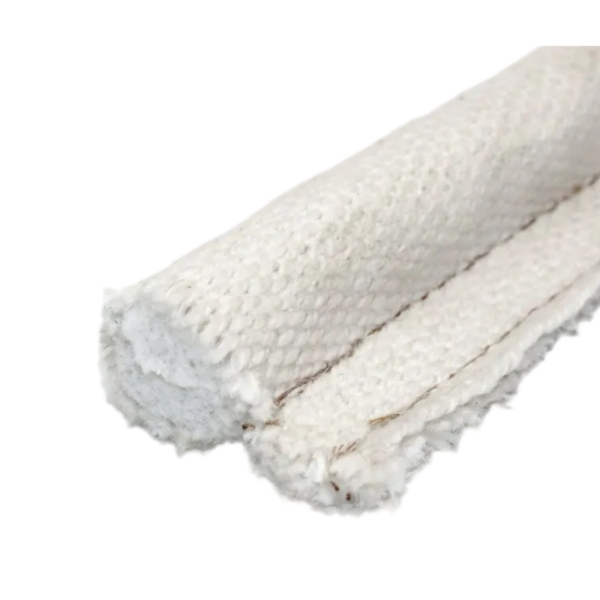

Glasfaserkern: Ein nicht-metallischer Dichtungswulst

Ein Glasfaserkern verwendet Fasermaterial anstelle einer metallischen Verstärkung, um den Körper des Wulstes aufzubauen. Die Kompression erfolgt durch Verformung und Neuanordnung der internen Textilstruktur.

Diese Konstruktion ist eine Bewertung wert, wenn ein flexibler, nicht-metallischer Kern bevorzugt wird. Ihre Festigkeit hängt dennoch davon ab, wie der Kern hergestellt wird: Zwei Glasfaserkerne mit demselben Außendurchmesser müssen nicht dieselbe Kraft zur Kompression erfordern.

Die Glasfaserabdeckung Glasfaserkern Kaulquappendichtung bietet diese Kombination aus Abdeckung und Kern. Spezifizieren Sie für ein Ersatzprojekt neben den Abmessungen auch die erforderliche Kompressionsreaktion.

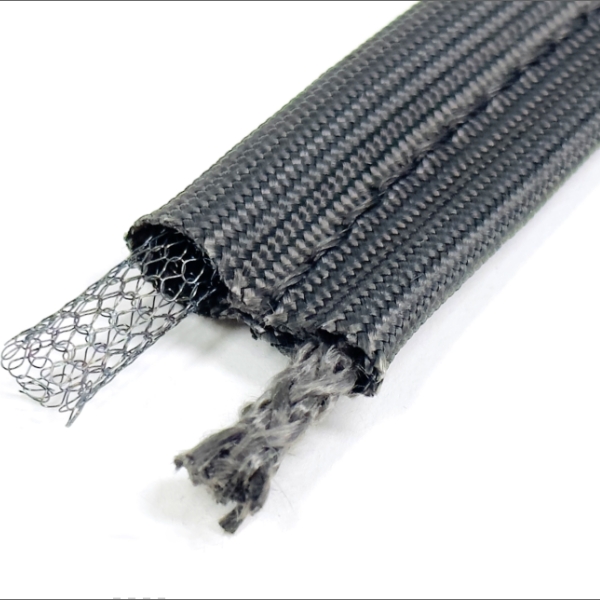

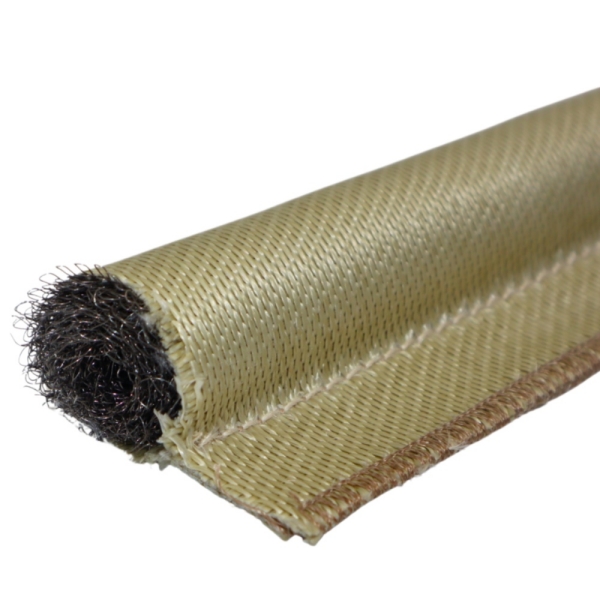

Edelstahlkern: Interne metallische Unterstützung

Ein Edelstahlkern führt eine metallische Unterstützung innerhalb des Dichtungswulstes ein. Bei Netzkonstruktionen ermöglicht die Drahtanordnung eine Verformung, während das Profil unter dem Glasfasergewebe gestützt wird.

Eine Glasfaserabdeckung Edelstahlkern Kaulquappendichtung ist ein Kandidat für Geräte, bei denen eine interne Verstärkung eine wichtige Anforderung ist. Der Kern sollte nach Konstruktion spezifiziert werden, nicht nur durch die Worte „Edelstahl“.

Gehen Sie nicht davon aus, dass jeder Edelstahlkern identische Rückfederung, Schließkraft oder Haltbarkeit aufweist. Fordern Sie die Legierungs- und Kerndetails an und bewerten Sie dann das fertige Profil bei der vorgesehenen komprimierten Höhe.

Hohler Edelstahlkern: Eine Struktur mit offenem Zentrum

Ein hohler Kern ist nicht einfach nur eine leere Gewebeblase. Bei dieser Konstruktion umgibt eine Edelstahlstruktur einen offenen zentralen Bereich unter der Glasfaserabdeckung.

Diese Geometrie bietet Raum für die Blase, sich nach innen zu verformen. Dies kann nützlich sein, wenn eine Tür nur eine begrenzte Schließkraft aufweist oder die Dichtung Schwankungen entlang des Dichtungsumfangs ausgleichen muss. Die tatsächliche Leistung hängt von der Drahtstruktur und dem gesamten Dichtungsprofil ab.

Die Glasfaserabdeckung Edelstahl Hohlkern-Tadpole-Dichtung ist die relevante Konstruktion, die es zu prüfen gilt. Bestätigen Sie deren funktionellen Kompressionsbereich, anstatt davon auszugehen, dass eine hohle Blase unbegrenzt flachgedrückt werden kann.

Kernmaterial und Kerngeometrie sind unterschiedliche Spezifikationen

„Edelstahl“ bezeichnet eine Materialfamilie. „Hohl“ bezeichnet ein strukturelles Merkmal. Eine Dichtung kann daher gleichzeitig einen Edelstahlkern und einen hohlen Kern haben.

Ebenso beschreibt „massiver Maschenkern“ eine Maschenkonfiguration und keinen starren massiven Metallstab. Beschaffungszeichnungen sollten die tatsächliche Konstruktion so klar identifizieren, dass der Hersteller keine mehrdeutige Beschreibung interpretieren muss.

Eine nützliche Spezifikation kombiniert Abdeckung, Kernmaterial, Kerngeometrie und Profilabmessungen. Zum Beispiel: gewebte Glasfaserabdeckung, hohler Edelstahl-Maschenkern, spezifizierte freie Blasenhöhe, definierte Fahnenbreite und eine vereinbarte Einbauhöhe.

Der Kompressionsprozentsatz gibt keinen Aufschluss über die Schließkraft

Kompression beschreibt, wie stark die Blasenhöhe reduziert wird. Die Schließkraft beschreibt die Last, die erforderlich ist, um diese Reduzierung zu erreichen. Diese hängen zusammen, sind aber nicht austauschbar.

Für eine in Belastungsrichtung gemessene Blase kann die nominelle Kompression wie folgt ausgedrückt werden:

Nominelle Kompression (%) = (freie Blasenhöhe − eingebaute Blasenhöhe) ÷ freie Blasenhöhe × 100

Zum Beispiel ergibt die Reduzierung einer freien Blasenhöhe von 16 mm auf eine Einbauhöhe von 12 mm eine nominelle Kompression von 25 %. Dies ist ein dimensionales Beispiel, keine empfohlene Kompressionseinstellung für jede Tadpole-Dichtung.

Zwei Dichtungen, die um den gleichen Prozentsatz komprimiert werden, können unterschiedliche Lasten erfordern. Fragen Sie bei einem OEM-Design nach Informationen zur Kompressionslast, sofern verfügbar, oder bewerten Sie Muster in einer Vorrichtung, die die tatsächlichen Montage- und Kontaktbedingungen darstellt.

Auch die Rückstellung ist wichtig. Nach der Entlastung kehrt die Blase möglicherweise nicht vollständig in ihre ursprüngliche Höhe zurück. Das akzeptable Maß an bleibender Verformung sollte zusammen mit der Öffnungshäufigkeit und der Betriebstemperatur der Ausrüstung berücksichtigt werden.

Industrielle Anwendungen: Beginnen Sie mit den Anforderungen der Ausrüstung

Chargen-, Härtungs- und Trockenofentüren

Beginnen Sie bei einer Industrieofentürdichtung mit dem geschlossenen Spalt und der verfügbaren Verschlusskraft. Eine Dichtung, die eine übermäßige Kompressionslast erfordert, kann verhindern, dass die Tür ihre beabsichtigte Position erreicht.

Eine Konstruktion mit Glasfaserkern ist eine Option, die bewertet werden sollte, wenn eine flexible, nichtmetallische Blase bevorzugt wird. Wenn das Design eine metallische Unterstützung erfordert, vergleichen Sie die Edelstahlalternativen unter denselben Einbaubedingungen.

Die Auswahl sollte den gesamten Umfang berücksichtigen, einschließlich der Ecken und der Scharnierseite, anstatt nur ein kurzes gerades Muster.

Häufig geöffnete Zugangstüren

Inspektionstüren und Produktionszugangsklappen stellen wiederholte mechanische Anforderungen an die Dichtung. Bewerten Sie, wie die Blase nach wiederholtem Schließen reagiert, ob die Fahne gesichert bleibt und ob die Abdeckung an umliegendem Metall reibt.

Ein Edelstahlkern kann eine interne Verstärkung bieten, schützt jedoch eine freiliegende Glasfaserabdeckung nicht vor jeder Art von Abrieb. Überprüfen Sie die Türausrichtung, die Kontaktkanten und die Bewegungsrichtung, bevor Sie den Kerntausch als Komplettlösung betrachten.

Große Abdeckungen und variable Dichtungsspalte

Bei einer großen Abdeckung kann der geschlossene Spalt von Ort zu Ort variieren. Ein Hohlkernprofil ist eine Bewertung wert, wenn die Dichtung einen nützlichen Verformungsbereich ohne übermäßige Schließlast benötigt.

Messen Sie sowohl den kleinsten als auch den größten Spalt. Die Blase muss den Kontakt an der breitesten Stelle aufrechterhalten, ohne an der engsten Stelle überkomprimiert zu werden. Ein größerer Durchmesser allein löst diesen Konflikt nicht.

Ofenzugangsklappen, Kanäle und Dämpfer

Bestimmen Sie für Ofenzugangsklappen und beheizte Kanalausrüstungen die Temperatur am Dichtungsort. Die Temperatur der Prozesskammer ist nicht unbedingt dieselbe wie die Temperatur, der die Abdeckung, die Nähte oder der Kern ausgesetzt sind.

Kanal- und Dämpferanwendungen erfordern zudem eine definierte Leckageanforderung und Druckdifferenz. Es sollte nicht davon ausgegangen werden, dass eine Glasfaser-Textil-Tadpole-Dichtung eine gasdichte oder druckfeste Abdichtung bietet, nur weil sie für die thermische Umfangsabdichtung geeignet ist.

Wo die Eindämmung sicherheitskritisch ist, erfordert die gesamte Verbindung eine anwendungsspezifische Qualifizierung.

Die Temperaturauswahl gilt für die gesamte Dichtung

Eine Hochtemperatur-Glasfaserdichtung ist eine Baugruppe, nicht nur ein Stück Glasgewebe. Ihre nutzbaren Betriebsbedingungen hängen von der Abdeckungsqualität, der Gewebeoberfläche, dem Kern, den Nähten und jeglichem Beschichtungs- oder Befestigungsmaterial ab.

Der Wechsel des Kerns von Glasfaser zu Edelstahl erhöht nicht automatisch die Temperaturbeständigkeit der äußeren Abdeckung. Ebenso kann ein hitzebeständiger Kern keine ungeeignete Beschichtung oder Nähkonstruktion kompensieren.

Spezifizieren Sie Dauer- und Spitzentemperatur sowie die Dauer der Spitzentemperatur separat. Geben Sie außerdem an, ob die Dichtung heißem Luftstrom, Kontakt mit erhitztem Metall, Strahlungswärme oder direkter Flammeneinwirkung ausgesetzt ist.

Wo Glasfaser ungeeignet ist, prüfen Sie alternative Abdeckungs- und Kernkombinationen in der Hochtemperatur-Tadpole-Dichtungskollektion. Wählen Sie die Ersatzkonstruktion als Gesamtsystem aus, anstatt eine Komponente isoliert zu ändern.

Glasfaser-Tadpole-Dichtungsband, Flachband und Seil sind nicht identisch

Der Begriff Glasfaser-Tadpole-Dichtungsbandbezieht sich auf ein Dichtungsprofil mit Wulst und Fahne. Es sollte nicht mit einem flachen Glasfaserstreifen oder einer separaten Glasfaserschnur verwechselt werden.

Ein flaches Band bietet einen relativ gleichmäßigen Querschnitt über seine Breite. Eine Schnur bietet einen Dichtungskörper ohne integrierte Befestigungsfahne. Ein Tadpole-Profil trennt die Kontaktfunktion des Wulstes von der Haltefunktion der Fahne.

Diese Produkte können verwandte Materialien verwenden, aber ihre Befestigungsarten und die verfügbare Kompression unterscheiden sich. Das Ersetzen einer Form durch eine andere erfordert die Überprüfung der Fugengeometrie, nicht nur den Abgleich der Nennbreite.

Messen Sie die Fuge, bevor Sie eine abgenutzte Dichtung kopieren

Eine alte Dichtung ist ein nützlicher Anhaltspunkt, aber sie repräsentiert möglicherweise nicht mehr das ursprüngliche Profil. Dauerhafte Kompression, gedehntes Gewebe und beschädigte Ecken können ein gebrauchtes Muster irreführend machen.

Stellen Sie das Muster zusammen mit den Gerätemaßen bereit. Eine Querschnittsskizze sollte die freien Wulstabmessungen, die Fahnenbreite und die Gesamtbreite unterscheiden.

Markieren Sie bei der Angabe der Fahnenbreite die Messendpunkte auf der Zeichnung. Dies vermeidet Verwechslungen zwischen der freiliegenden Befestigungsfahne und der Gesamtprofilbreite.

Qualifizieren Sie das Profil vor einer Produktionsbestellung

Verwenden Sie für ein neues OEM-Design oder eine Änderung der Kernkonstruktion ein Musterfreigabeverfahren, bevor Sie sich auf Produktionsmengen festlegen. Die folgenden Prüfungen bieten einen praktischen Ausgangspunkt; Akzeptanzgrenzen sollten sich aus den Anforderungen der Ausrüstung ergeben.

Sitz und Verschluss:Montieren Sie das Muster mit der vorgesehenen Befestigungsmethode. Bestätigen Sie, dass der Wulst die Gegenfläche berührt, die Tür korrekt schließt und die Fahne die Fuge nicht behindert.

Kompression und Rückstellung:Bewerten Sie das Profil bei der vorgesehenen Einbauhöhe. Überprüfen Sie den Schließaufwand, die bleibende Verformung und das Verhalten nach repräsentativen Öffnungszyklen.

Thermische Belastung:Bewerten Sie die vollständige Konstruktion unter repräsentativen Betriebsbedingungen. Überprüfen Sie Abdeckung, Nähte, Kern und Halt nach der Belastung.

Dichtungsleistung:Überprüfen Sie die vereinbarte Leckage- oder thermische Leistungsanforderung mithilfe eines geeigneten Gerätetests. Der visuelle Kontakt allein weist nicht jede Dichtungsanforderung nach.

Häufig gestellte Fragen

Hat eine Glasfaser-Tadpole-Dichtung immer einen Glasfaserkern?

Nein. Glasfaser kann die äußere Abdeckung beschreiben, während der Wulst Glasfaser, Edelstahl oder einen anderen spezifizierten Kern enthält. Geben Sie bei der Bestellung sowohl Abdeckung als auch Kern an.

Ist eine Hohlkerndichtung immer weicher als eine Glasfaserkerndichtung?

Es gilt kein allgemeiner Vergleich. Die Hohlgeometrie bietet Raum für Verformungen, aber Drahtkonstruktion, Faserdichte, Wulstabmessungen und Abdeckungsspannung beeinflussen die tatsächliche Kompressionslast. Vergleichen Sie fertige Muster oder relevante Testdaten.

Macht ein Edelstahlkern die Außenfläche abriebfester?

Der Kern bietet interne Unterstützung. Die Glasfaserabdeckung bleibt die freiliegende Kontaktfläche, sofern keine zusätzliche Schutzschicht spezifiziert ist. Oberflächenabrieb sollte durch die Wahl der Abdeckung und die Geometrie der Ausrüstung angegangen werden.

Kann dasselbe Profil für Ofentüren und Herdtüren verwendet werden?

Möglicherweise, aber der Name der Ausrüstung reicht nicht aus, um die Eignung festzustellen. Vergleichen Sie die tatsächliche Dichtungstemperatur, den Spalt, die Schließkraft, die Bewegung, die Atmosphäre und die Dichtungsanforderungen.

Was wird für ein Angebot für eine maßgefertigte Glasfaser-Tadpole-Dichtung benötigt?

Stellen Sie eine Querschnittszeichnung oder ein Muster, die freien Wulstabmessungen, die Fahnenabmessungen, die erforderliche Länge, die Menge, den geschlossenen Spalt und die Betriebsbedingungen bereit. Geben Sie die vorhandene Kernspezifikation an, sofern diese bekannt ist.

Spezifizieren Sie eine Glasfaser-Tadpole-Dichtung mit BSTFLEX

BSTFLEX stellt glasfaserummantelte Tadpole-Dichtungen mit unterschiedlichen internen Konstruktionen für OEM- und Ersatzprojekte her. Wulstabmessungen, Montagefahnen und Fertiglängen können anhand von Zeichnungen, Mustern und Ausrüstungsanforderungen entwickelt werden.

Beginnen Sie mit der Glasfaserkern-Konstruktion für einen nicht-metallischen Wulst, prüfen Sie die Edelstahlkern-Konstruktion für interne metallische Unterstützung oder bewerten Sie die Hohl-Edelstahlkern-Konstruktion bei der ihre Geometrie mit offenem Zentrum der erforderlichen Kompression entspricht.

Senden Sie BSTFLEX Ihre Dichtungszeichnung und Anwendungsdetails für ein Angebot. Geben Sie die erforderliche Menge, Betriebstemperatur, den geschlossenen Spalt und die Montageanordnung an, damit der Vorschlag die vollständige Dichtungsbaugruppe abdecken kann.
