Glasfaser-Leiterband für Ofentüren: Bolzenlochabstand und Installation

Ein Ersatz-Ofentürband kann zwar die Breite des alten Streifens haben, passt aber dennoch möglicherweise schlecht um die Befestigungen. Die fehlende Information ist oft das Bolzenlayout, die Breite des mittleren Leiterabschnitts oder die nach dem Schließen der Tür verfügbare Dicke.

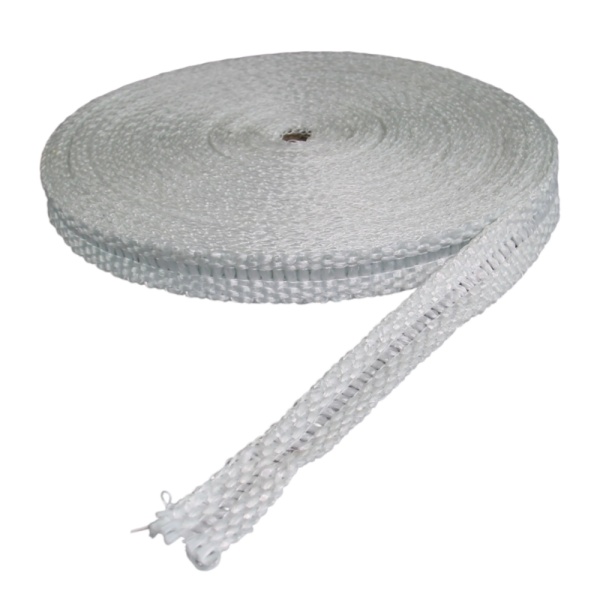

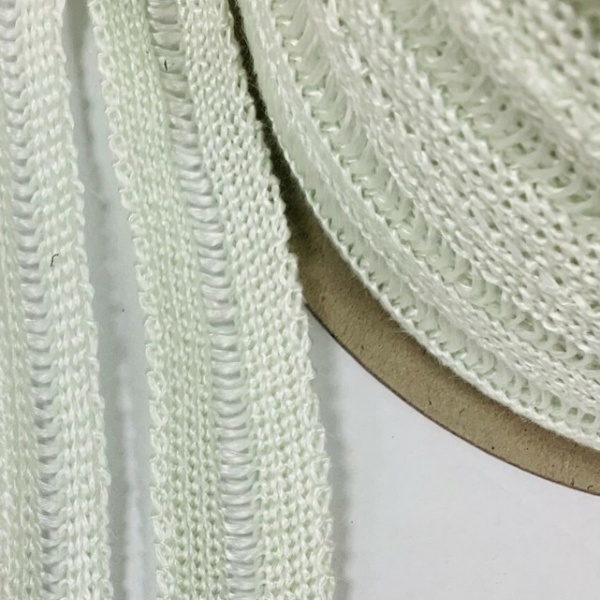

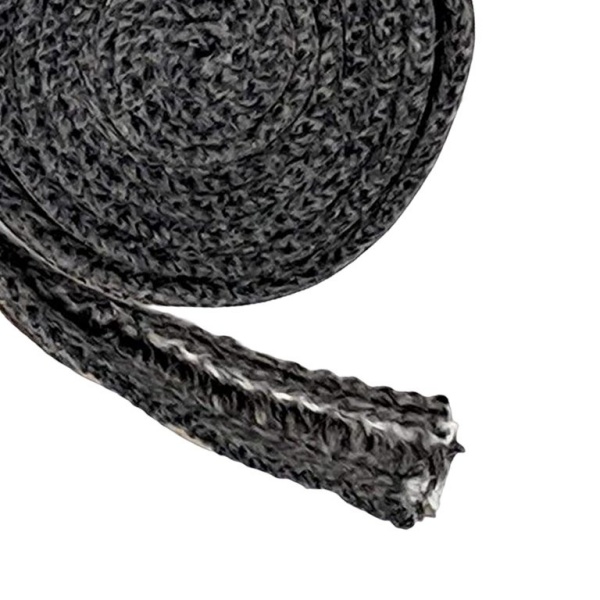

Gewebtes Glasfaser-Leiterband ist ein thermisches Textil, bei dem ausgewählte Längsfäden in der Mitte weggelassen wurden, um Befestigungsbolzen oder -schrauben aufzunehmen.Diese Konstruktion wird auch als Glasfaser-Drop-Warp-Band oder Bolzenlochband bezeichnet. Das offene Gewebe hilft bei der Befestigung, aber der Produktname spezifiziert kein werksseitig gestanztes Lochmuster.

BSTFLEX Glasfaser-Leiterbandwird für industrielle Ofen- und Trocknerabdichtungsdetails geliefert. Verwenden Sie die Gerätezeichnung und ein repräsentatives Muster, um festzustellen, wie das Band passt, gehalten wird und die Kontaktfläche berührt.

Hat Leiterband einen festen Bolzenlochabstand?

Eine Drop-Warp-Konstruktion definiert für sich allein keinen festen Bolzenabstand.Der Bolzenabstand ist der Abstand von Mitte zu Mitte zwischen den Befestigungselementen am Gerät. Der Leiterabschnitt ist ein Merkmal des Textils. Dies sind separate Spezifikationen.

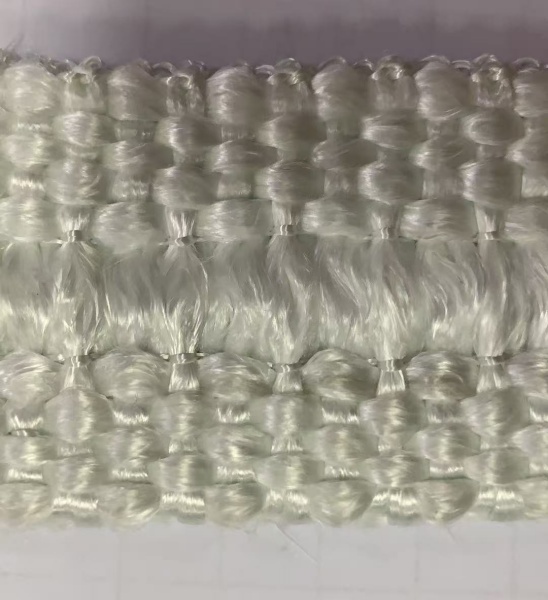

Die Mitte ist nicht unbedingt ein freier Schlitz: Querfäden können über dem Bereich verbleiben, in dem Längskettfäden fehlen. Interpretieren Sie die sichtbare Gewebewiederholung nicht als festgelegten Abstand zwischen gebohrten Löchern. Bestätigen Sie die tatsächliche Konstruktion der Mitte und die Montagemethode des Herstellers.

Die Befestigungszone kann Befestigungselemente aufnehmen, aber das garantiert keine Passform um jeden Bolzendurchmesser, Abstand oder Versatz. Wenn präzise positionierte, vorgefertigte Löcher erforderlich sind, identifizieren Sie dies als separate Fertigungsanforderung zur Überprüfung. Gehen Sie nicht davon aus, dass eine Rolle Leiterband dies bereits erfüllt.

Messen Sie das Befestigungslayout, bevor Sie das Band auswählen

Zeichnen Sie die Abmessungen aus der genehmigten Zeichnung oder vom Gerät auf, nachdem es für die Messung sicher gemacht wurde. Legen Sie einen Bezugspunkt fest, wie z. B. das Ende eines geraden Haltestreifens, und lokalisieren Sie jedes Bolzenzentrum von diesem Bezugspunkt aus. Schließen Sie das erste und letzte Befestigungselement ein, nicht nur den wiederholten Abstand zwischen den mittleren Bolzen.

Ein Bolzenabstandsdatensatz, keine Standard-Bandspezifikation

Betrachten Sie einen beispielhaften 450 mm geraden Montagestreifen mit fünf Bolzenzentren, die sich 25, 125, 225, 325 und 425 mm von einem Ende entfernt befinden. Das Layout hat vier 100 mm Abstände von Mitte zu Mitte und 25 mm Endversätze. Dies zeichnet die Gerätegeometrie auf; es spezifiziert kein Leiterband, das mit vorgestanzten Löchern alle 100 mm geliefert wird.

Listen Sie bei ungleichem Abstand jede Zentrumsposition auf. Bemaßen Sie bei einer rechteckigen Tür jede Seite und ihre Eckübergänge. Ein geradliniger Abstand über eine Ecke ist nicht dasselbe wie der Abstand entlang der vorgesehenen Route des Bandes.

Passen Sie die Mittelöffnung an den Sitzbereich an

Überprüfen Sie den mittleren Leiterabschnitt und die gewebten Seitenbänder zusammen. Eine breitere Befestigungszone ist nicht automatisch besser: Der Streifen benötigt immer noch ausreichend gestütztes Material an den vorgesehenen Kontaktflächen. Stellen Sie sicher, dass die Befestigungsreihe mit dem Leiterabschnitt ausgerichtet werden kann, während die gewebten Teile ordnungsgemäß sitzen.

Ziehen Sie das Band nicht seitwärts und dehnen Sie es nicht in der Länge, nur damit ein Testmuster die nächste Befestigung erreicht. Prüfen Sie, ob die Nichtübereinstimmung von der Bandkonstruktion, einer versetzten Bolzenreihe oder den Geräteabmessungen herrührt. Das Einschneiden in die gewebten Seitenbänder, um eine Befestigung passend zu machen, sollte nicht als routinemäßige Anpassung behandelt werden.

Überprüfen Sie, wie die Haltevorrichtung auf dem Textil aufliegt. Die Befestigungsanordnung sollte das vorgesehene Material halten, anstatt ihre Last auf eine nicht unterstützte Mittelöffnung zu konzentrieren. Klären Sie dieses Detail mit dem Gerätekonstrukteur, bevor Sie das Band genehmigen.

Trennen Sie Nenndicke von installierter Kompression

Die Nenndicke eines weichen gewebten Bandes ist nicht unbedingt die Dicke in einer geschlossenen, belasteten Verbindung. Vereinbaren Sie beim Vergleich von Mustern, wie die Dicke gemessen wird, und identifizieren Sie den erforderlichen Zustand: wie geliefert, unter einer angegebenen Messlast oder in der Baugruppe installiert.

Ein alter Streifen kann helfen, die Route und Konstruktion zu identifizieren, aber seine abgenutzte oder komprimierte Dicke ist für sich allein keine zuverlässige Ersatzspezifikation. Beziehen Sie sich auf die Originalzeichnung oder genehmigen Sie eine Testmontage, wenn die ursprüngliche Anforderung nicht verfügbar ist.

Es gibt keinen universellen Kompressionsprozentsatz oder Anzugsdrehmoment, das durch die Worte „Glasfaser-Leiterband“ festgelegt ist. Unterscheiden Sie auch Bolzen, die das Band halten, von Hardware, die die Tür schließt und die Dichtung komprimiert. Befolgen Sie die genehmigten Belastungsanforderungen der Baugruppe; übertragen Sie keine Drehmomentwerte von einer Druckflansch-Dichtungstabelle auf einen Ofentürstreifen.

Installation: Überprüfen Sie die gesamte Route vor der endgültigen Befestigung

Bereiten Sie das Gerät vor und inspizieren Sie die Sitzflächen

Verwenden Sie das für die Anlage zugelassene Verfahren zur Isolierung, Kühlung und für den sicheren Zugang. Sichern Sie bewegliche Türen oder Paneele, bevor Sie in deren Nähe arbeiten. Befolgen Sie die entsprechenden Anweisungen zur Materialhandhabung beim Entfernen des alten Textils und bei der Vorbereitung des neuen Streifens.

Überprüfen Sie die Dichtflächen, Bolzen und Halterungen auf Beschädigungen, Grate oder Fehlausrichtungen. Dokumentieren Sie Mängel, die einen gleichmäßigen Kontakt verhindern könnten. Verwenden Sie keine zusätzliche Banddicke als ungeprüfte Korrektur für einen verzogenen Rahmen oder einen beschädigten Verschluss.

Passen Sie ein Muster über mehreren Befestigungselementen trocken an

Gehen Sie vom gewählten Bezugspunkt aus und prüfen Sie eine repräsentative Länge über mehrere Befestigungspositionen, bevor Sie die Produktionscharge zuschneiden. Beziehen Sie den schwierigsten Abschnitt mit ein, nicht nur einen zugänglichen geraden Verlauf.

Verwenden Sie die vom Lieferanten zugelassene Methode, um den Mittelteil um die Befestigungselemente herum anzupassen. Brechen Sie ab, wenn die Installation das Durchtrennen von stützenden Seitengarnen, das Drücken des Bandes gegen scharfe Gewinde oder das Dehnen des Bandes erfordert, um die nächste Position zu erreichen. Überprüfen Sie die Ausrichtung, die unterstützte Breite und den Freiraum bei montierter Hardware.

Definieren Sie Ecken, Enden und Verbindungen auf der Zeichnung

Ein Leiterbandabschnitt bestimmt nicht, wie das Band um eine Türecke geführt werden soll. Testen Sie den tatsächlichen Radius und prüfen Sie auf Faltenbildung, abstehende Kanten oder einen unterbrochenen Kontaktpfad.

Geben Sie an, ob die Baugruppe separate Längen, ein zugelassenes Eckdetail oder eine andere gefertigte Anordnung verwendet. Stumpfe, auf Gehrung geschnittene und überlappende Verbindungen sind nicht austauschbar: Jede verändert die lokale Geometrie. Fügen Sie keine Überlappung hinzu, nur um eine Lücke zu verdecken, wenn der zusätzliche Aufbau verhindert, dass die Tür korrekt schließt.

Sichern und schließen Sie das System gemäß dem zugelassenen Verfahren

Nachdem der gesamte Verlauf passt, sichern Sie das Band mit der spezifizierten Hardware und in der vorgegebenen Montagereihenfolge. Stellen Sie sicher, dass das Band fest sitzt und die Halterungen es nicht einschneiden oder übermäßig verformen. Schließen Sie die Tür gemäß dem zugelassenen Einstell- und Beladungsverfahren und prüfen Sie anschließend den Kontakt über den gesamten Umfang.

Wo eine Klebepositionierung vorgesehen ist, bestätigen Sie diese Option und deren Temperaturgrenzen separat. Die Klebekraft ersetzt nicht die erforderliche installierte Kompression oder die spezifizierte mechanische Befestigung.

Temperaturbeständigkeit beweist keine gasdichte Abdichtung

Bestätigen Sie die Betriebsleistung der exakten Glasfaserkonstruktion am Bandstandort, einschließlich Normalbetrieb, Spitzenwerten und Expositionsdauer. Der Ofensollwert allein bestimmt nicht die Bedingungen an einem externen Kontaktstreifen. Beziehen Sie Prozessdämpfe, Reinigungsmittel sowie jegliche Beschichtungen oder Klebstoffe in die Materialprüfung ein.

Verwenden Sie für eine gasdichte, atmosphärengesteuerte oder druckführende Tür das qualifizierte Dichtungsdesign und die Leckagekriterien der Ausrüstung. Es sollte nicht davon ausgegangen werden, dass ein gewebter Thermostreifen diese Funktionen erfüllt, nur weil er der Temperatur standhält.

Wenn die bestätigte Glasfaserkonstruktion die erforderliche Beanspruchung nicht erfüllt, prüfen Sie ein anderes Material, anstatt sich auf zusätzliche Dicke zu verlassen, um das Leistungslimit zu erhöhen. BSTFLEX Keramikfaser-Leiterband ist eine separate Konstruktion, die mit ihren eigenen Anforderungen an Verstärkung, Temperatur und Handhabung bewertet werden muss. Es ist kein automatischer Direktaustausch.

Genehmigen Sie die Baugruppe vor einer wiederholten Lieferung

Vereinbaren Sie die Abnahmeprüfungen vor der ersten Installation. Diese können die korrekte Ausrichtung der Befestigungselemente, die beibehaltene Position, die installierte Dicke, die ungehinderte Türbewegung sowie jede spezifizierte thermische oder Leckageleistung umfassen. Ein Foto eines sauber angebrachten Streifens verifiziert nicht jede dieser Anforderungen.

Inspizieren Sie nach einem vereinbarten Betriebszyklus bei einer sicheren Wartungsgelegenheit auf Bewegungen, beschädigte Kanten und Veränderungen an Ecken oder Verbindungen. Jede Anpassung oder Nachjustierung sollte dem Verfahren der Ausrüstung folgen. Dokumentieren Sie die akzeptierte Bandspezifikation, die Zeichnungsrevision und die Installationsmethode für nachfolgende Bestellungen.

Fordern Sie Glasfaser-Leiterband für eine Industrietürbaugruppe an

Die aktuelle BSTFLEX-Produktseite listet Breiten von 25 bis 150 mm und Nenndicken von 1,5 bis 6,0 mm auf. Bestätigen Sie die verfügbare Kombination und die Geometrie des Mittelteils für Ihre Anfrage; diese Bereiche legen keinen Standard-Bolzenabstand fest und garantieren nicht jede Breiten-Dicken-Kombination.

Für ein Angebot geben Sie bitte die Bandabmessungen, die erforderliche Rollen- oder Schnittlänge, die Menge, das Bolzenlayout, die Zeichnung der Kontaktfläche und die Betriebsbedingungen an. Fügen Sie den erforderlichen Mittelteil, die Befestigungsmethode, die installierte Dicke und etwaige Anforderungen an die Musterfreigabe bei. Fügen Sie für Ersatz-Ofentürdichtungsbänder Fotos und die bestehende Teilereferenz bei.

Überprüfen Sie BSTFLEX Glasfaser-Leiterband für geschraubte thermische Dichtungen, vergleichen Sie das Sortiment an industriellen Hochtemperaturbändern, oder senden Sie Ihre Türzeichnung und fordern Sie ein Angebot für Glasfaser-Leiterband an.
