Endlose Bilderrahmen-Kaulquappendichtung: Abmessungen, Ecken und kundenspezifische Fertigung

Eine endlose Fahnen-Flachdichtung im Bilderrahmenformatist eine fertige, geschlossene Dichtungsbaugruppe, die so gefertigt wird, dass sie dem rechteckigen, quadratischen, kreisförmigen oder anwendungsspezifischen Umfang einer Anlage folgt. Anstatt nur gerade Fahnendichtungslängen zum Schneiden und Fügen vor Ort zu liefern, wird das Profil entsprechend den Abmessungen und der Montageausrichtung des Kunden zu einem kompletten Rahmen verarbeitet.

Der geschlossene Rahmen kann einen Erstausrüster (OEM) oder ein Wartungsteam dabei unterstützen, die Wulstposition, die Eckengeometrie und die Passgenauigkeit insgesamt vor der Installation zu kontrollieren. Die Begriffe „endloser Rahmen“ definieren jedoch für sich genommen noch nicht die Abmessungen, Werkstoffe, den Kern, die Eckenkonstruktion oder die Stoßstelle.

Eine vollständige Spezifikation muss den Bezugspunkt des Rahmens, das Wulstprofil, die Befestigungsfahne, das Hüllenmaterial, den Kernaufbau, die Eckengeometrie, den Kompressionsraum und die Betriebsbedingungen enthalten.

BSTFLEX fertigt maßgeschneiderte Fahnendichtungen und Hochtemperatur-Fahnendichtungen für Industrieöfen, Schmelzöfen, Brennöfen, Thermogehäuse und OEM-Geräte. Geschlossene Rahmenprofile können anhand von Kundenzeichnungen, Messungen an den Geräten oder freigegebenen Musterteilen entwickelt werden.

Was ist eine endlose Fahnen-Flachdichtung im Bilderrahmenformat?

Eine standardmäßige lineare Fahnendichtung wird normalerweise als gerade Länge oder Endlosrolle geliefert. Der Monteur schneidet das Material zu und legt fest, wie die Ecken und Enden aufeinandertreffen.

Eine endlose Rahmendichtung wird als fertiges geschlossenes Profil geliefert. Für eine rechteckige Baugruppe umfasst sie typischerweise vier gerade Abschnitte und vier Ecken, die entsprechend der Geräteöffnung angeordnet sind.

Der fertige Rahmen kann hergestellt werden für:

• Rechteckige Ofentüren
• Quadratische Ofen-Wartungsöffnungen
• Wärmekammertüren
• Ofeninspektionsöffnungen
• Kessel-Wartungsabdeckungen
• Kanal-Wartungsöffnungen
• Kundenspezifische OEM-Gehäuse
• Runde, ovale oder unregelmäßige Geräteöffnungen

Endlos bedeutet nicht zwangsläufig nahtlos

In dieser Produktkategorie beschreibt „endlos“ im Allgemeinen die fertige geschlossene Form der Dichtung. Sie sollte nicht automatisch als eine vollständig nahtfreie Textilkonstruktion interpretiert werden.

Je nach Profil, Materialien und Herstellungsverfahren kann der Rahmen einen oder mehrere konstruktive Schließpunkte, vernähte Verbindungen oder konfektionierte Eckübergänge aufweisen.

Bestätigen Sie für Beschaffungszwecke:

• Wie der Rahmen geschlossen ist
• Wo sich die Schließverbindung befindet
• Ob die Wulst durch die Verbindung hindurchläuft
• Wie die Abdeckung an der Verbindung ausgeführt ist
• Ob die Verbindung auf einem geraden Abschnitt oder in der Nähe einer Ecke sitzt
• Ob die Position der Verbindung in der Zeichnung kontrolliert werden muss

Bezeichnen Sie das Produkt nicht als nahtlos, es sei denn, die tatsächlich genehmigte Fertigungskonstruktion stützt diese Behauptung.

Endloser Rahmen, Ringform und lineare Kaulquappendichtung

Die Begriffe sollten nicht ohne Zeichnung synonym verwendet werden. Ein rechteckiger Bilderrahmen und eine kreisförmige Ringform verwenden möglicherweise dieselben Hüllen- und Kernmaterialien, erfordern jedoch unterschiedliche geometrische Spezifikationen.

Wählen Sie ein Bezugsmaß für die Rahmenabmessung

Rahmenbreite und -höhe sind unvollständig, sofern die Messreferenz nicht eindeutig identifiziert ist.

Zum Beispiel könnte ein „800 × 600 mm großer Rahmen“ Folgendes beschreiben:

• Die lichte Weite
• Die Außenkante der Dichtung
• Die Wulstmittellinie
• Die Innenkante des Wulstes
• Die Außenkante des Befestigungsansatzes
• Die Abmessungen der Gerätetür anstelle der Dichtungsabmessungen

Diese Werte sind nicht äquivalent.

Die Zeichnung sollte den ausgewählten Bezug mit Pfeilen und Bezugspunkten zeigen. Verlangen Sie nicht vom Hersteller, die gewünschte Rahmengröße allein aus der Geräteöffnung abzuleiten.

Geben Sie das Kaulquappen-Profil getrennt von der Rahmengröße an

Rahmenabmessungen definieren die Gesamtabmessung. Der Querschnitt in Kaulquappenform definiert, wie der Rahmen abdichtet und montiert wird.

Die Schnittzeichnung sollte Folgendes beinhalten:

• Freie Wulsthöhe
• Wulstbreite
• Wulstdurchmesser am runden Querschnitt
• Fahnenbreite
• Fahnendicke
• Gesamtprofilbreite
• Nahtposition
• Wulstausrichtung
• Fahnenausrichtung
• Schließrichtung

Verwenden Sie für Austauscharbeiten die Messanleitung für den Austausch von Fahnen-Dichtungen um Wulst-, Fahnen-, Gesamtbreiten-, Spaltmaß- und Umfangsmaße zu erfassen.

Wulstausrichtung muss auf der Zeichnung dargestellt werden

Ein fertiger Rahmen kann so hergestellt werden, dass die Wulst zur inneren Öffnung, zum äußeren Umfang oder entlang einer anderen anwendungsspezifischen Kontaktlinie ausgerichtet ist.

Die Fahne kann sich auch wie folgt erstrecken:

• Nach innen zur Öffnung hin
• Nach außen von der Öffnung weg
• Zur heißen Seite hin
• Zur kalten Seite hin
• Hinter einer Halteleiste
• In einen geformten Befestigungskanal

Ein Rahmen mit der richtigen Breite und Höhe kann dennoch unbrauchbar sein, wenn Wulst oder Fahne in die falsche Richtung zeigen.

Zeigen Sie die heiße Seite, die kalte Seite, die Türseite, die Rahmenseite und die Schließrichtung auf der Zeichnung an, wann immer die Ausrichtung wichtig ist.

Eckkonstruktion erfordert separate Überprüfung

Ecken sind einer der Hauptgründe für die Spezifikation eines vorgeformten Rahmens anstelle der Lieferung reiner Meterware.

An einer 90-Grad-Ecke haben der innere und der äußere Pfad des Textils unterschiedliche Längen. Die Wulst und die Befestigungsfahne müssen den Übergang um die Ecke ohne übermäßiges Faltenwerfen, Dehnen, Verdrehen oder Verschieben vollziehen.

Die geeignete Eckkonstruktion hängt ab von:

• Wulstdurchmesser
• Fahnenbreite
• Hüllenmaterial
• Kernmaterial
• Kerndichte
• Inneneckradius
• Äußerer Freiraum
• Profilausrichtung
• Erforderliche Rahmentoleranz

Rechtwinklige Ecken

Eine rechtwinklige Geräteöffnung erfordert nicht automatisch eine scharfe Textilecke mit Radius Null. Die Dichtung benötigt möglicherweise einen kleinen Innenradius oder einen gefertigten Übergang, um Verzug zu vermeiden.

Auf der Zeichnung sollte angegeben werden, ob das Gerät Folgendes erfordert:

• Ein optisch quadratischer Außenrahmen
• Ein definierter Innenkantenradius
• Ein definierter Radius der Wulstmittellinie
• Ein auf Gehrung geschnittener oder vorgefertigter Übergang
• Eine Ecke, die an ein bestehendes OEM-Muster angepasst ist

Abgerundete Ecken

Eine abgerundete Ecke kann die Stärke der Richtungsänderung verringern, aber der korrekte Radius hängt dennoch von der Profilgröße und der Materialkonstruktion ab.

Geben Sie den Radiusbezug klar an. Ein Innenradius, Außenradius und Wulstmittellinienradius sind unterschiedliche Maße.

Eckabnahme

Überprüfen Sie bei der Musterfreigabe:

• Wulstkontinuität durch die Ecke
• Wulstposition relativ zur Dichtfläche
• Flachheit der Fahne unter dem Haltebeschlag
• Kantenfaltenbildung oder übermäßige Spannung
• Zustand der Naht
• Eckpassung nach dem Schließen der Tür

Eine optisch saubere Ecke reicht nicht aus, wenn sich der Wulst von der erforderlichen Dichtungsspur wegbewegt.

Die Fugenposition sollte kontrolliert werden

Wenn die Herstellungsmethode eine Schließfuge erfordert, muss der Kunde möglicherweise eine akzeptable Fugenazone definieren.

Die Fuge sollte in Bezug auf Folgendes bewertet werden:

• Scharnierbewegung
• Verschlussdruck
• Stelle mit der höchsten Temperatur
• Direkte Einwirkung von Heißgas
• Mechanische Reibung
• Unterbrechungen der Halteleiste
• Inspektionszugang

Eine Fuge oben an einer Ofentür ist möglicherweise akzeptabel, während eine andere Konstruktion die Fuge an einem weniger beanspruchten Seitenteil erfordern kann.

Wenn die Fugenposition wichtig ist, kennzeichnen Sie diese auf der Zeichnung, anstatt sie zwischen den Produktionschargen variieren zu lassen.

Einzelwulst-, Doppelwulst- und Doppelfahnenrahmen

Ein endloser Rahmen beschreibt die fertige Umfangskonstruktion. Dies schränkt die Dichtung nicht auf ein einziges Querschnittsprofil ein.

Ein maßgeschneiderter Rahmen kann entwickelt werden aus:

• Einfachwulst-Kaulquappendichtung
• Doppelwulst-Kaulquappendichtung
• Doppelfahnen-Kaulquappendichtung
• Hohlwulstprofil
• Verstärktes Wulstprofil
• Anwendungsspezifisches Sonderprofil

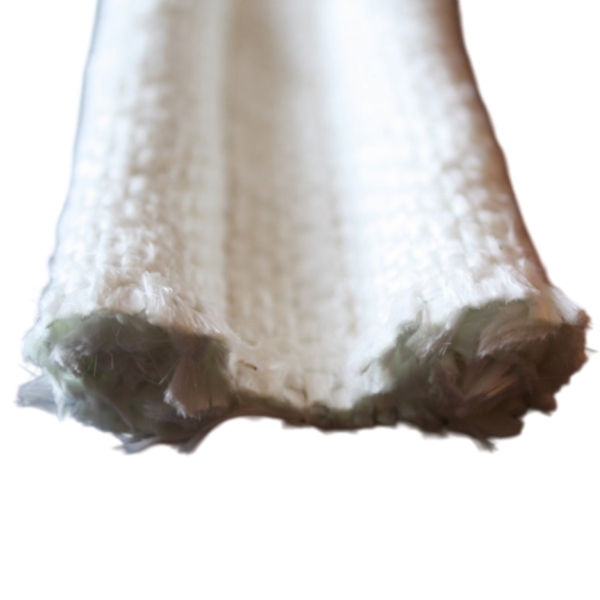

Bei einer Konstruktion mit zwei Wulsten müssen jeder Wulstverlauf und der installierte Spalt definiert werden. Überprüfen Sie die Konstruktionsanleitung für Doppelwulst-Kaulquappendichtungen bevor ein lineares Doppelwulstprofil in einen geschlossenen Rahmen umgewandelt wird.

Ein Doppelschwanzprofil unterscheidet sich von einem Doppelwulstprofil. Der Querschnitt muss deutlich zeigen, ob das Design zwei Dichtungswulste oder einen Wulst mit zwei Befestigungsschwänzen verwendet.

Abdeck- und Kernmaterialien für Endless Tadpole-Rahmen

Die geschlossene Rahmengeometrie kann mit verschiedenen Abdeckungs- und Kernkonstruktionen kombiniert werden. Die Materialauswahl sollte auf den tatsächlichen Temperatur-, Kompressions-, Abrieb-, Prozessbelastungs- und mechanischen Anforderungen basieren.

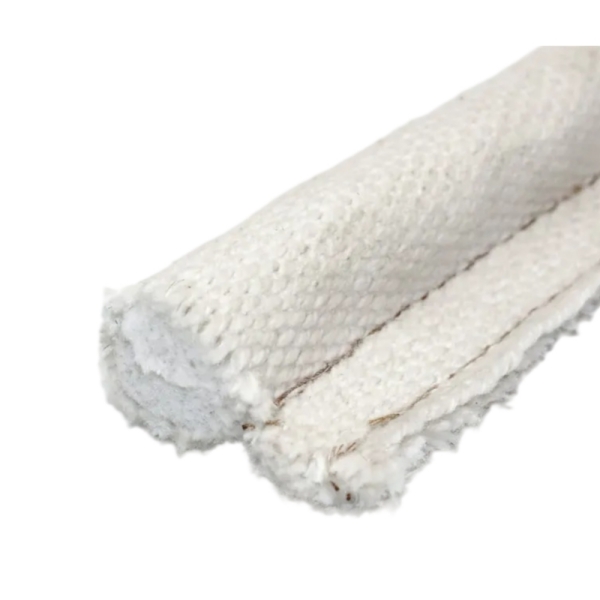

Glasfaser-Abdeckung mit Glasfaser-Kern

Eine faserbasierte Konstruktion kann in Betracht gezogen werden, wenn eine flexible, nichtmetallische Kompression erforderlich und die verifizierten Betriebsbedingungen geeignet sind.

Überprüfen Sie die Fiberglass Cover Fiberglass Core Tadpole Gasket als Material- und Kernreferenz.

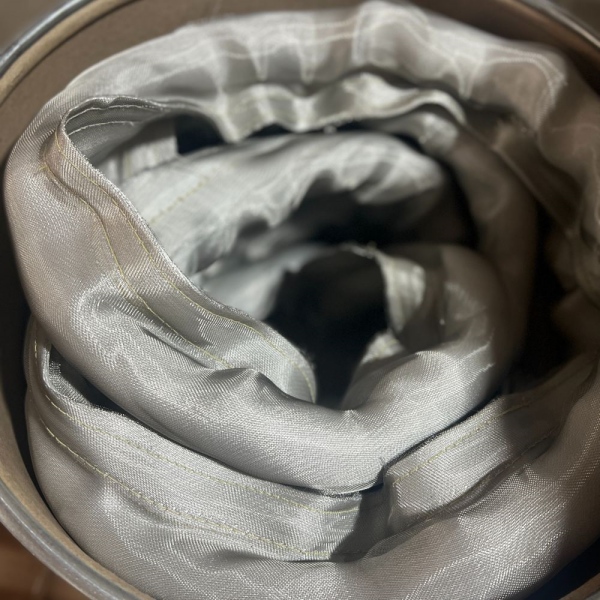

Glasfaserabdeckung mit Edelstahleinlage

Ein Edelstahlkern sorgt für eine interne metallische Unterstützung und ein anderes Kompressionsverhalten als ein Faserkern.

Überprüfen Sie die Fiberglass Cover Stainless Steel Core Tadpole Gasket wo eine verstärkte interne Konstruktion erforderlich ist.

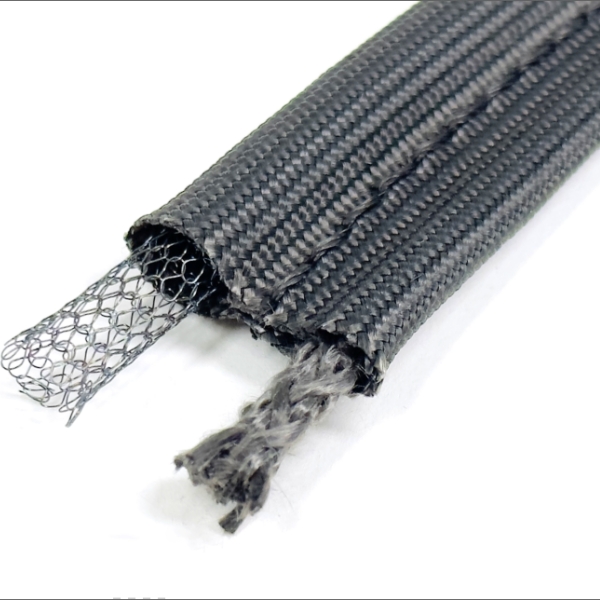

Glasfaserabdeckung mit hohlem Edelstahlkern

Ein hohler Metallkern bietet eine offene interne Struktur in der Mitte. Sie kann dort bewertet werden, wo die Dichtung eine nützliche Verformung innerhalb der verfügbaren Schließkraft erfordert.

Überprüfen Sie die Fiberglass Cover Stainless Steel Hollow Core Tadpole Gasket .

Silikaabdeckung mit Inconel-Kern

Für anspruchsvollere thermische Anwendungen, die ein Hochtemperatur-Textil und eine interne metallische Stütze erfordern, kann der Rahmen mit einer Silika-und-Inconel-Konstruktion bewertet werden.

Siehe die Silika-Gewebe-Abdeckung Inconel-Kern-Köpfdichtung .

Keramikgewebe mit Keramikkern

Eine Kombination aus Keramiktextil und Keramikkern kann für anspruchsvolle thermische Anlagen in Betracht gezogen werden, die eine nichtmetallische Hochtemperatur-Innenkonstruktion erfordern.

Siehe die Keramikgewebe-Abdeckung Keramikkern-Köpfdichtung .

Diese Produktseiten bieten Materialreferenzen. Die endgültige Geometrie des geschlossenen Rahmens, Ecken und die Verbindungskonstruktion erfordern dennoch eine separate Zeichnung und Genehmigung.

Die Kompression muss am gesamten Rahmen überprüft werden

Ein rechteckiger Dichtungsrahmen kann an der Scharnierseite, der Verschlussseite, oben, unten und an den Ecken unterschiedliche Spaltmaße im eingebauten Zustand aufweisen.

Erfassen Sie den minimalen und maximalen geschlossenen Spalt um den gesamten Umfang. Wählen Sie die Wulst nicht nur anhand eines Durchschnittswerts aus.

Wenn die freie Wulsthöhe und die Einbauhöhe bekannt sind, kann die nominelle dimensionale Kompression berechnet werden als:

Kompression (%) = (Freie Wulsthöhe - Eingebaute Wulsthöhe) / Freie Wulsthöhe × 100

Diese Berechnung beschreibt nur die geometrische Reduzierung. Sie ermittelt nicht die erforderliche Schließkraft oder beweist, dass die gewählte Kompression für Abdeckung und Kern akzeptabel ist.

Bewerten Sie während der Musterfreigabe:

• Türschließkraft
• Wulstkontakt an allen vier Seiten
• Kompression an jeder Ecke
• Dichtungswulst-Rückstellung nach dem Öffnen
• Fahnenhalt
• Rahmenbewegung während des Betriebes

Verwenden Sie keinen überdimensionierten Rahmen, um Türverzüge auszugleichen

Ein vorgeformter Dichtungsrahmen kann nicht jedes Geräteproblem beheben.

Überprüfen Sie vor dem Vergrößern der Dichtungswulst oder dem Ändern der Rahmenabmessungen Folgendes:

• Türausrichtung
• Scharnierzustand
• Einstellung der Verriegelung
• Rahmenebenheit
• Zustand der Halteleiste
• Scharfe Kanten
• Thermischer Verzug
• Lokale Heißgasleckage

Eine größere Dichtungswulst kann die Schließkraft erhöhen und an der engsten Stelle des Rahmens eine übermäßige Kompression erzeugen.

Endloser Bilderrahmen im Vergleich zu vor Ort gefügter Lineardichtung

Die richtige Wahl hängt von der Gerätekonstruktion, den Installationsmöglichkeiten, der Stückzahl und der erforderlichen Maßkontrolle ab.

Ersatz-Endlos-Fahnendichtungsrahmen

Verlassen Sie sich bei einem vorhandenen Rahmen nicht nur auf die Abmessungen der ausgebauten Dichtung. Der alte Rahmen kann gedehnt, dauerhaft komprimiert oder verzogen sein.

Angeben:

• Muster des vorhandenen Rahmens
• Muster des Querschnittsprofils
• Abmessungen der Geräteöffnung
• Abmessungen der Wulstkontaktlinie
• Abmessungen der Halteleiste
• Eckenradien
• Stoßstellenposition
• Messungen des Spaltmaßes im kalten Zustand
• Betriebstemperatur
• Fotografien zur Darstellung der Einbaulage

Beschriften Sie jede Abmessung entsprechend ihrer Quelle:

• Originale OEM-Zeichnung
• Unbenutzte Ersatzdichtung
• Muster einer verschlissenen Dichtung
• Gerätemessung
• Geschätzter oder unbestätigter Wert

OEM-Entwicklungsprozess

BSTFLEX unterstützt zeichnungsbasierte Entwicklung durch seine kundenspezifische Fahnendichtungsherstellung Service.

Ein typischer Entwicklungsablauf kann Folgendes umfassen:

1. Anwendungs- und Temperaturprüfung
2. Bestätigung des Querschnittsprofils
3. Bestätigung der Rahmenbezugsfläche und der Gesamtgeometrie
4. Überprüfung der Ausrichtung von Wulst und Fahne
5. Auswahl von Mantel- und Kernmaterial
6. Überprüfung der Eck- und Fugenkonstruktion
7. Prototypenbau des Rahmens
8. Bewertung von Passform und Kompression für den Kunden
9. Zeichnungs- oder Musterfreigabe
10. Serienfertigung

Die Produktion sollte auf einer genehmigten Zeichnung, einem genehmigten Muster oder einer vereinbarten Referenzprobe basieren und nicht auf einer formlosen Rahmenbeschreibungsgröße.

Prototypenprüfung und -abnahme

Vor der Freigabe des Rahmens für die Produktion ist der Prototyp anhand der Zeichnung und der Ausrüstung zu überprüfen.

Wenn die Ausrüstung eine definierte Anforderung an Leckage, thermische Effizienz oder Prozesseinschluss aufweist, führen Sie den entsprechenden Systemtest durch. Ein visueller Kontakt allein weist keine gasdichte oder druckfeste Leistung nach.

Anwendungen für endlose, rahmenförmige Kaulquappendichtungen

Maßgeschneiderte geschlossene Kaulquappendichtungen können in Betracht gezogen werden für:

• Türen von industriellen Chargenöfen
• Pulverbeschichtungsofontüren
• Zugangstüren zu begehbaren Öfen
• Wärmebehandlungsofontüren
• Ofenzugangsabdeckungen
• Kesselinspektionstüren
• Wärmekammertüren
• Kanalzugangsabdeckungen
• Abdeckungen von Umweltschutzanlagen
• Hochtemperatur-Gehäuse
• OEM-Heizgeräte

Für die Auswahl von Materialien und Kernen für Industrieföfen lesen Sie den Leitfaden für Kaulquappendichtungen für Industriefofentüren .

Anfrage-Checkliste für einen endlosen Kaulquappendichtungsrahmen

Häufig gestellte Fragen

Ist eine endlose Kaulquappendichtung vollständig nahtlos?

Nicht unbedingt. „Endlos“ beschreibt normalerweise die fertige Form als geschlossene Schleife. Die fertigungstechnische Konstruktion kann eine technisch gestaltete Schließnaht oder einen Stoß beinhalten. Bestätigen Sie das tatsächliche Design, bevor Sie den Rahmen als nahtlos bezeichnen.

Soll ich Innen- oder Außenrahmenabmessungen angeben?

Beides kann verwendet werden, wenn die Referenz eindeutig gekennzeichnet ist. Auch Maße bezogen auf die Wulstmitte sind nützlich. Die Zeichnung sollte die Messbezugspunkte anstelle einer unbeschrifteten Breite und Höhe zeigen.

Kann ein endlosschleifenförmiger Rahmen ein Doppelwulstprofil verwenden?

Ja, ein maßgefertigter geschlossener Rahmen kann aus einem Doppelwulstprofil entwickelt werden, wenn die Ausrüstung zwei unterstützte Kontaktbahnen bietet. Beide Wulstverläufe, Abstände, Ecken und Einbauspalten müssen definiert werden.

Kann BSTFLEX eine bestehende Bilderrahmen-Dichtung reproduzieren?

Ja. Ein vorhandener Rahmen, ein Profilmuster, eine Anlagenauslegungszeichnung und Einbaumaße können für die Ersatzteilentwicklung verwendet werden. Ein verschlissener Rahmen sollte durch tatsächliche Anlagenmessungen ergänzt werden.

Kann der Rahmen rund oder oval sein?

Ja. Kaulquappendichtungen als geschlossene Schleife können in rechteckigen, runden, ovalen oder kundenspezifischen Konturen entwickelt werden, vorbehaltlich Profil, Material, Biegegeometrie und Fertigungsprüfung.

Welche Materialien sind verfügbar?

Verfügbare Ausführungen können Abdeckungen aus Glasfaser, Kieselsäure, Keramik und beschichtetem Textil mit Optionen für Faser-, Kordel-, Edelstahl-, Hohlgeflecht-, Keramik- oder Inconelkerne umfassen. Die endgültige Auswahl hängt von der gesamten Betriebsumgebung ab.

Kann der Rahmen für die OEM-Produktion geliefert werden?

Ja. Nach Muster- und Zeichnungsfreigabe können kundenspezifische Rahmenprofile für die Serien- und Wiederholungs-OEM-Belieferung gefertigt werden.

Anfrage für eine maßgefertigte endlose Bilderrahmen-Kaulquappendichtung

BSTFLEX fertigt endlose Bilderrahmen-Kaulquappendichtungen, Kaulquappendichtungen als geschlossene Schleife und kundenspezifisch geformte Dichtungsprofile für OEM-Anlagen und industrielle Ersatzteilprojekte.

Senden Sie die vollständige Rahmenzeichnung zusammen mit dem Querschnittsprofil, der Wulstausrichtung, der Eckengeometrie, den Materialanforderungen, dem Einbauspalt, der Betriebstemperatur und der erforderlichen Stückzahl.

Fügen Sie für Ersatzteilprojekte Fotos und ein vorhandenes Dichtungsmuster bei, sofern verfügbar, geben Sie jedoch auch die tatsächlichen Anlagenabmessungen an, da ein bereits verwendeter Rahmen möglicherweise schon gedehnt oder dauerhaft komprimiert ist.
