Hersteller von kundenspezifischen Gewebe-Dehnungsfugen für industrielle Lüftungssysteme

Industrielle Kanalsysteme arbeiten selten unter identischen Bedingungen. Kanalabmessungen, Gastemperatur, Druck, Strömung, Partikelbelastung, Chemikalienexposition und Anlagenanordnung können sich von Anlage zu Anlage erheblich unterscheiden. Aus diesem Grund ist einkundenspezifische GewebedehnungsfugeDie Konstruktion sollte auf den tatsächlichen Betriebsdaten basieren und nicht nur nach der nominellen Kanalgröße ausgewählt werden.

BSTFLEX stellt herkundenspezifische, nichtmetallische Gewebe-DehnungsfugenFür industrielle Heißluft-, Abluft-, Rauchgas- und Prozessgasleitungen. Runde, rechteckige, quadratische und Sonderausführungen können nach Kundenzeichnungen, vorhandenen Anschlussmaßen und Projektbetriebsbedingungen gefertigt werden.

Unser Fertigungsspektrum umfasst flexible Riemen, mehrlagige Gewebekonstruktionen, isolierte Verbindungen, Ersatz-Dehnungsfugen und komplette vorgefertigte Baugruppen für OEM-Ausrüstung, Neuinstallationen, Wartungsprojekte und Anlagenstillstände.

Gewebedehnungsfugen, die um das Kanalsystem herum gebaut wurden

Ein Gewebekompensator ist nicht einfach nur ein Stück Hochtemperaturgewebe, das zwischen zwei Flanschen montiert wird. In einem industriellen Kanalsystem muss der flexible Abschnitt mit den umgebenden Anlagen kompatibel sein, die erforderliche Bewegung ermöglichen und gleichzeitig eine ausreichende Dichtungs- und Wärmeleistung gewährleisten.

Bei der Konstruktion müssen möglicherweise folgende Aspekte berücksichtigt werden:

• Axiale Kompression und Extension
• Horizontale und vertikale seitliche Verschiebung
• Winkelbewegung
• Kombinierte multidirektionale Bewegung
• Thermische Zyklen
• Geräteschwingungen
• Positiver oder negativer Kanaldruck
• Heißgasexposition
• Feuchtigkeit und chemische Kondensate
• Staub, Flugasche und Schleifpartikel
• Montagefehler

BSTFLEX bewertet diese Bedingungen, bevor das flexible Materialsystem, die Geometrie, die Anordnung der Isolierung und die Befestigungskonstruktion festgelegt werden.

Kundenspezifische Fertigungsmöglichkeiten

Industrielle Kompensatoren weisen häufig Abmessungen und Betriebsanforderungen auf, die nicht den Standardkatalogartikeln entsprechen. BSTFLEX unterstützt die projektspezifische Fertigung sowohl für Neuanlagen als auch für Ersatzanwendungen.

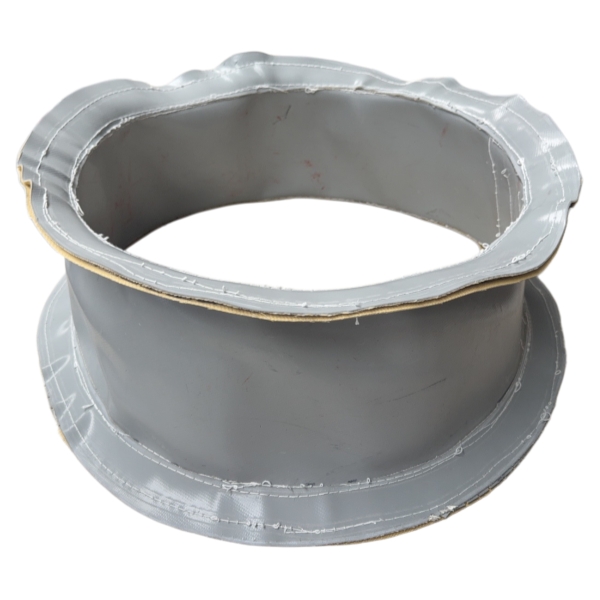

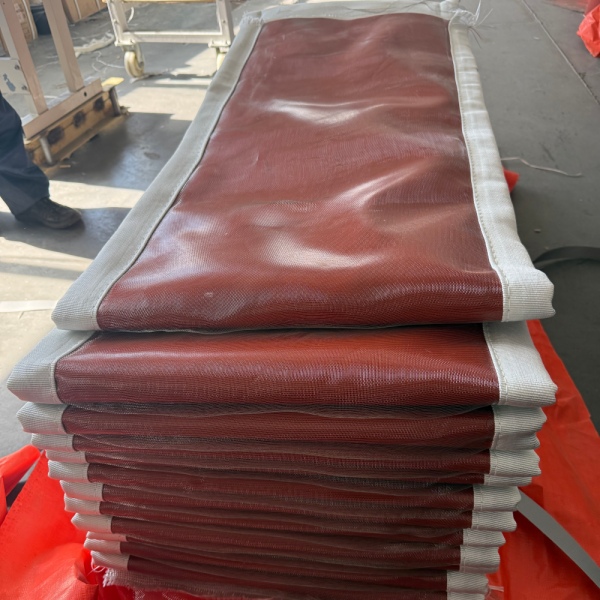

Runde Gewebedehnungsfugen

Runde Gewebekompensatoren werden üblicherweise in zylindrischen Kanälen, Lüfteranschlüssen, Abluftsystemen und Prozessluftleitungen eingesetzt.

Für eine kundenspezifische Rundgelenkverbindung umfassen die Konstruktionsdaten üblicherweise den Kanaldurchmesser, die Baulänge, die Bewegung, die Betriebstemperatur, den Druck und das Prozessmedium. Die flexible Konstruktion kann dann an die tatsächliche Installation angepasst werden, anstatt sich allein auf den Durchmesser zu stützen.

Runde Ausführungen können je nach vorhandener Kanalanordnung des Kunden als flexible Bänder oder als Baugruppen geliefert werden.

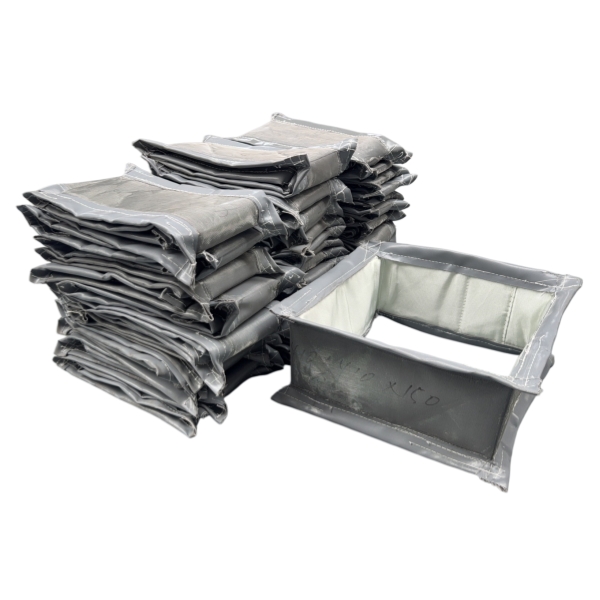

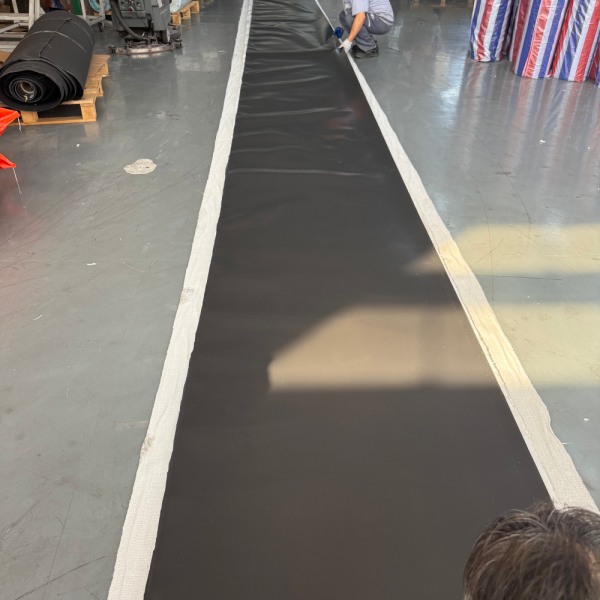

Herstellung von rechteckigen Gewebe-Dehnungsfugen

Große Kessel, Öfen, Lüftungsanlagen, Energieerzeugungsanlagen und Prozessanlagen verwenden häufig rechteckige Luftkanäle.

Arechteckige GewebedehnfugeBesondere Aufmerksamkeit muss der Geometrie der Ecken gelten, da die vier Ecken und die geraden Seiten bei Bewegungen des Kanals unterschiedlich reagieren.

Für rechteckige Anwendungen wertet BSTFLEX Folgendes aus:

• Kanalbreite und -höhe
• Gesichts-zu-Gesicht-Länge
• Horizontale Seitwärtsbewegung
• Vertikale Seitwärtsbewegung
• Axiale Kompression und Extension
• Eckkonstruktion
• Flanschabmessungen
• Konfiguration der Innenauskleidung
• Gasströmungsrichtung
• Betriebsdruck

Eine detaillierte technische Erläuterung finden Sie in unserem Leitfaden zuRechteckige Gewebe-Dehnungsfugen für industrielle LüftungskanäleDie

Materialsysteme für kundenspezifische Gewebe-Dehnungsfugen

Es gibt keine universelle Gewebekonstruktion, die für jede industrielle Dehnungsfuge geeignet ist. Die Materialauswahl hängt davon ab, welche Funktion jede einzelne Schicht innerhalb der gesamten Konstruktion erfüllen muss.

Glasfasergewebe

Glasfasertextilien können in vielen industriellen Kanalanwendungen Verstärkung und Wärmedämmung bieten. Verschiedene Webarten, Gewichte und Oberflächenbehandlungen können je nach den mechanischen und thermischen Anforderungen der Verbindung bewertet werden.

Silikonbeschichtetes Gewebe

Silikonbeschichtetes Fiberglas kann in Betracht gezogen werden, wenn Flexibilität, Beständigkeit gegenüber Umwelteinflüssen und Dichtungsleistung innerhalb des anwendbaren Temperaturbereichs der gewählten Konstruktion wichtig sind.

PTFE-basiertes Gewebe

PTFE-basierte Werkstoffe können dort eingesetzt werden, wo das flexible Element Beständigkeit gegenüber aggressiven Prozessmedien oder eine geeignete Gasdichtungsschicht erfordert.

Silicagewebe

Für anspruchsvolle thermische Umgebungen kann Silikatextil als Teil eines Mehrschichtsystems betrachtet werden, bei dem eine höhere Temperaturbelastung einen zusätzlichen Wärmeschutz erfordert.

BSTFLEX fertigt und verarbeitet ein breites Sortiment anHochtemperaturgewebeDadurch kann das flexible Materialpaket anwendungsbezogen bewertet werden, anstatt den Gewebegürtel als generische Komponente zu behandeln.

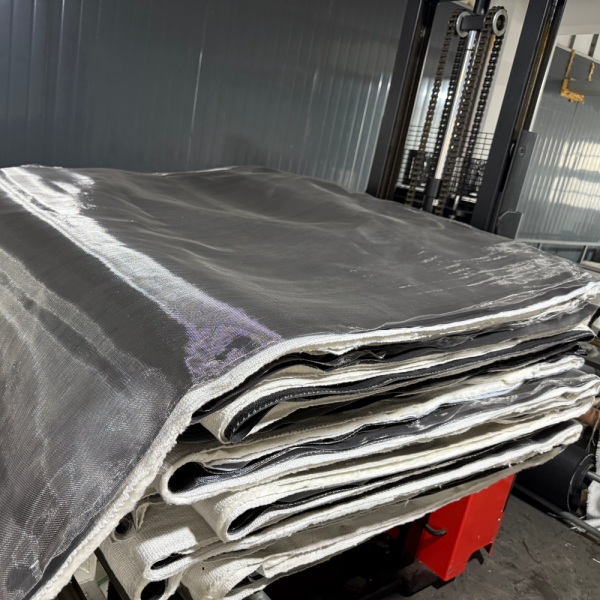

Warum mehrschichtige Konstruktionen oft erforderlich sind

Bei anspruchsvollen industriellen Lüftungsanwendungen kann es erforderlich sein, dass mehrere Materialien zusammenarbeiten, anstatt dass ein einziges Gewebe alle Funktionen übernimmt.

Eine mehrschichtige Dehnungsfuge kann so konstruiert werden, dass verschiedene Komponenten Folgendes bewirken:

• Gasabdichtung
• Mechanische Verstärkung
• Wärmedämmung
• Hochtemperaturschutz
• Chemische Beständigkeit
• Abriebschutz

Die genaue Schichtfolge sollte durch die Prozessbedingungen bestimmt werden. Die maximale Gastemperatur allein reicht nicht aus, um die gesamte Dehnungsfuge zu spezifizieren.

Hochtemperatur-Gewebedehnungsfugen

Bei Hochtemperatur-Kanalsystemen reicht es nicht aus, ein Gewebe mit einer veröffentlichten Temperaturangabe auszuwählen.

Der Hersteller der Kompensatoren sollte die normale Betriebstemperatur sowie maximale oder Störbedingungen, die Expositionsdauer, die Gasgeschwindigkeit, die Isolationsanordnung und die Temperatur, die tatsächlich jede Schicht des flexiblen Elements erreicht, kennen.

In einigen Anwendungen können Isolierschichten und ein innerer Heißseitenschutz die Wärmebelastung der äußeren Dichtungs- und Verstärkungsmaterialien reduzieren.

BSTFLEX kann Hochtemperaturkonstruktionen unter Verwendung von Kombinationen aus technischen Textilien und beschichteten Geweben bewerten.96% Hochtemperatur-SilikatgewebeIsolierungs- und Schutzkomponenten gemäß den Projektanforderungen.

Gewebe-Dehnfugen für Abgaskanäle

Rauchgassysteme können eine Dehnungsfuge einer Kombination aus Hitze, Feuchtigkeit, chemischen Substanzen, Partikeln und kontinuierlichen Temperaturschwankungen aussetzen.

Typische Installationspunkte können sein:

• Kesselrohrleitungen
• Anschlüsse für Luftvorwärmer
• Anschlüsse für Saugzugventilatoren
• Elektrofilter-Kanalsystem
• Filteranlagen
• Rauchgasentschwefelungssysteme
• Scheuersaugmaschinen
• Stack-Verbindungen
• Industrieabluftkanäle

Bei diesen Anwendungen können die Gaszusammensetzung und die Partikelbeschaffenheit ebenso wichtig sein wie die Temperatur. Eine Schutzauskleidung oder ein anderer interner Schutz kann erforderlich sein, wenn hohe Gasgeschwindigkeiten oder abrasive Partikel das flexible Element direkt angreifen könnten.

Über- und Unterdruck-Kanalsysteme

Bei der Anforderung einer kundenspezifischen Dehnungsfuge müssen Druckdaten angegeben werden.

Einige industrielle Lüftungskanäle arbeiten unter Überdruck, während Saugzug- und Abluftsysteme unter Unterdruck arbeiten können. Diese Bedingungen beeinflussen das Verhalten des flexiblen Elements im Betrieb.

Geben Sie, sofern verfügbar, sowohl den normalen Betriebsdruck als auch den Auslegungs- oder Maximaldruck an. Die Druckeinheit sollte in der Zeichnung oder im Angebotsformular eindeutig gekennzeichnet sein.

Bewegung ist ein Gestaltungselement, keine nachträgliche Überlegung.

Einer der Hauptgründe für die Verwendung von textilen Dehnungsfugen ist deren Fähigkeit, Bewegungen aufzunehmen und gleichzeitig relativ geringe Reaktionskräfte auf angrenzende Lüftungskanäle auszuüben.

Die Aussage, dass eine Dehnungsfuge „flexibel“ sei, reicht für die Fertigung jedoch nicht aus.

Die Angebotsanfrage sollte die erforderliche Bewegung nach Möglichkeit numerisch definieren:

Bei Projekten, bei denen die Bewegungsdaten noch nicht ermittelt wurden, sollte der Kanalsystemingenieur vor der endgültigen Auswahl der Verbindungsstellen die zu erwartende Wärmeausdehnung und Geräteverschiebung bestimmen.

Ersatz-Dehnfugen für Textilien

Nicht für jedes Austauschprojekt existiert eine Originalzeichnung der Dehnungsfuge.

BSTFLEX kann den Ersatzbedarf anhand verfügbarer Maß- und Betriebsinformationen ermitteln. Je nach Projekt können folgende Referenzinformationen hilfreich sein:

• Fotos der bestehenden Dehnungsfugen
• Gesamtabmessungen des Kanals
• Messung von Angesicht zu Angesicht
• Flanschabmessungen
• Bolzenlochgröße und -abstand
• Vorhandene Riemenabmessungen
• Vorhandene Liner-Anordnung
• Materialinformationen
• Normale und maximale Betriebstemperatur
• Druck
• Prozessmedium
• Erforderliche Bewegung

Ein physisches Muster kann auch bei bestimmten Austauschprojekten nützlich sein, insbesondere wenn die Geometrie des vorhandenen flexiblen Elements oder der Befestigung schwer zu dokumentieren ist.

Hersteller von kundenspezifischen Gewebe-Dehnungsfugen für OEM-Projekte

Die Anforderungen von Erstausrüstern (OEMs) unterscheiden sich von denen für einmalige Wartungsarbeiten. Gerätehersteller können wiederholbare Abmessungen, definierte Materialkonstruktionen, Zeichnungskontrolle, Verpackungsvorgaben und eine gleichbleibende Produktion über mehrere Aufträge hinweg fordern.

BSTFLEX unterstützt die OEM- und Projektfertigung für Industriekunden, die kundenspezifische thermische Textilkomponenten und nichtmetallische Kompensatoren benötigen.

Die Unterstützung der Fertigung kann Folgendes umfassen:

• Fertigung nach Kundenzeichnungen
• Prototypentwicklung
• Musterbasierte Anpassung
• Unterstützung bei der Materialauswahl
• Individuelle Abmessungen und Geometrie
• Anforderungen an Eigenmarken und Sonderverpackungen
• Serienfertigung für OEM-Projekte

Anwendungen in industriellen Lüftungssystemen

Maßgefertigte Gewebekanal-Dehnungsfugen können überall dort in Betracht gezogen werden, wo in industriellen Niederdruck-Kanalsystemen gasförmige Medien, thermische Bewegungen und Geräteschwingungen kontrolliert werden müssen.

Was sollte eine Zeichnung einer Dehnungsfuge für Textilien enthalten?

Eine übersichtliche technische Zeichnung verkürzt die Angebotserstellungszeit und hilft, falsche Annahmen während der Fertigung zu vermeiden.

Sofern möglich, fügen Sie Folgendes hinzu:

• Kanaldurchmesser oder Breite × Höhe
• Face-to-Face-Dimension
• Flanschbreite und -dicke
• Bolzenlochdurchmesser
• Bolzenlochabstand
• Strömungsrichtung
• Abmessungen der Innenauskleidung
• Isolationsanordnung
• Bewegungsrichtung
• Einbauausrichtung

Bei rechteckigen Verbindungen sind Vorder- und Seitenansichten besonders hilfreich. Für komplexe Konfigurationen sind CAD-Dateien oder bemaßte PDFs vorzuziehen.

Für ein Angebot benötigte technische Daten

Durch die Übermittlung vollständiger Betriebsdaten kann der Hersteller das Kompensatorgelenk als technisches Bauteil bewerten und nicht nur anhand seiner Abmessungen ein Angebot erstellen.

Warum sollten Sie maßgefertigte Gewebe-Dehnungsfugen von BSTFLEX beziehen?

BSTFLEX kombiniert technische Textilverarbeitung mit kundenspezifischer Fertigung für industrielle Wärmeschutzanwendungen. Dies ist besonders vorteilhaft für textile Dehnungsfugen, da das flexible Element selbst ein kritischer Bestandteil der Konstruktion ist.
